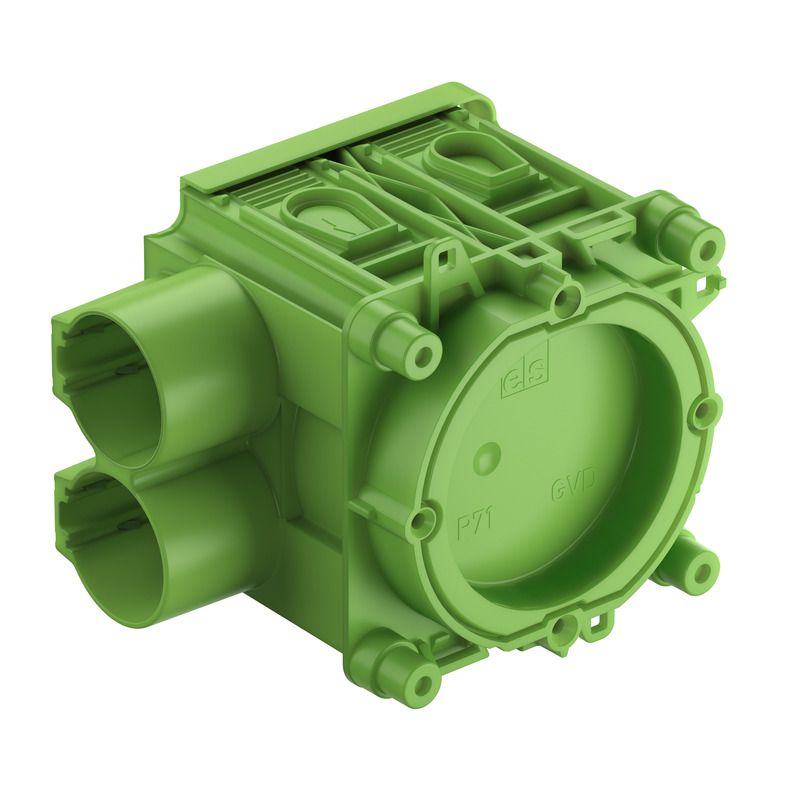

Geräte-Verbindungsdose P 71 GVD 2xM25 (98406601) Systemer til præfabrikerede elementer: Spelsberg

Apparat-forbindelsesdåse

P 71 GVD 2xM25

Dette: 98406601 | Dimensioner: 71 x 71 x 67,5 mm

Apparatforbindelsesdåse til den liggende fabriksfabrikation, 1 del, diameter 60 mm Ø, med øget plads til tilslutning, 4 skruebukke med skrueafstand på 60 mm, kan kombineres, med klofastgørelse, kan kombineres i standardafstand 71 mm, velegnet til kontraforskalling, VDE-certificeret iht. DIN EN 60670 (VDE 0606)

Til hæftemagnet 50 mm HM-UNI (97929901), magnetisk vedhæftning, Integrerede røradaptere og ekstra røradaptere med membran, Tætningsområde M16 - M25, velegnet som støttevange

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Beskyttelsesklasse II
Kapslingsklasse IP30
Egnet til Betonbyggeri
UL Type Rating ingen angivelse

Farver

Farve underdel grøn
Farve overdel grøn

Mål

Bredde 71 mm
Længde 71 mm
Højde 67.5 mm
Diameter 60 mm
Vægt 0.0554 kg

Materialeegenskaber

halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr magnetisk vedhæftning

Sales Information

EAN 4013902634095
Packing Unit Code C62
ETIM Class EC002601
Toldtarifnummer 39269097

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning dxf (4 MB)
Måltegning pdf (850 KB)
Måltegning dwg (849 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (62 KB)
CE Forklaring DE/EN/PL pdf (74 KB)
UKCA Forklaring EN pdf (49 KB)
VDE certifikat (DIN EN 60670) DE/EN pdf (627 KB)

Tilbehør

Tilbehør IBT HM-UNI

  • Dimensioner : 50 x 50 x 10 mm
  • Dette: 97929901

Magnet, 50 mm Ø, ekstra stærk, Aftrækningskraft 300 +/- 20 N = 30 kp



Fastgørelsesmidler for stålforskalling

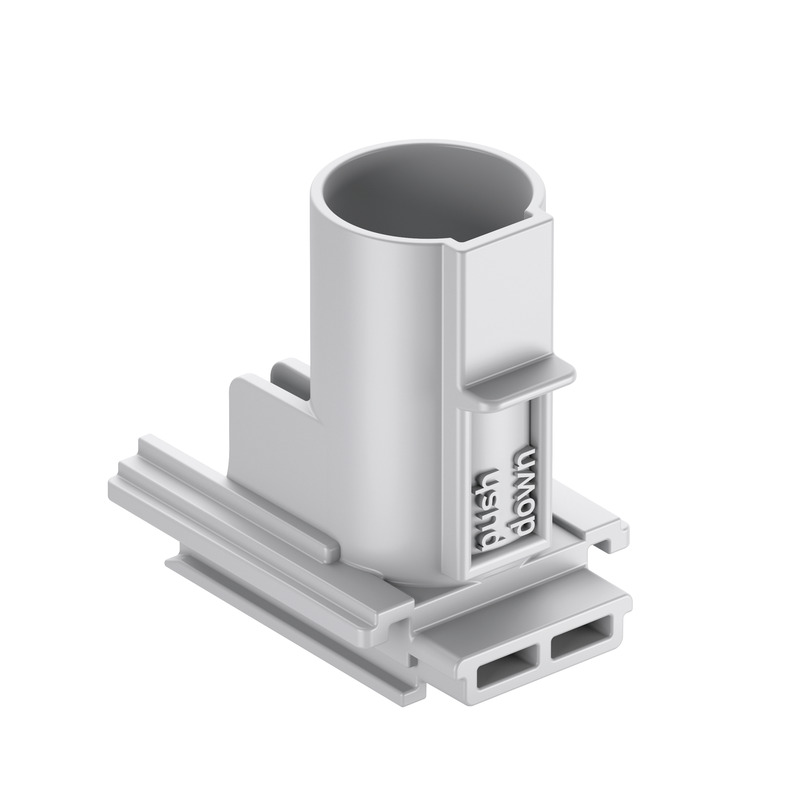

Røradapter RA 16

  • Dimensioner : 39,7 x 40,2 x 28,5 mm
  • Dette: 98401601

Røradapter M16, egnet til P 71 GVD 2xM25 og P 71 DATA



Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...

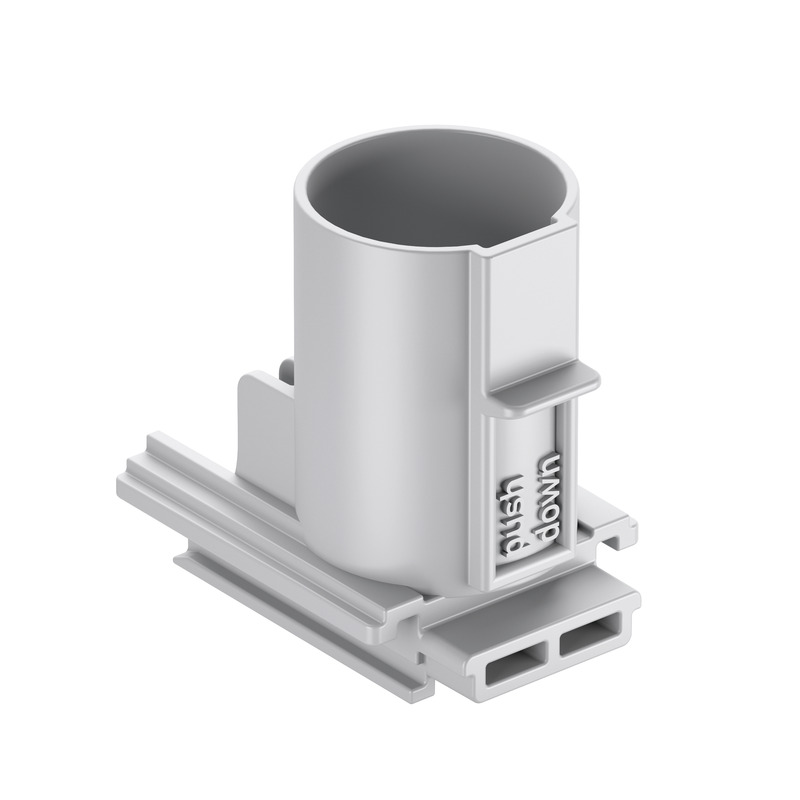

Røradapter RA 20

  • Dimensioner : 39,7 x 40,2 x 28,5 mm
  • Dette: 98402001

Røradapter M20, egnet til P 71 GVD 2xM25 og P 71 DATA



Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...

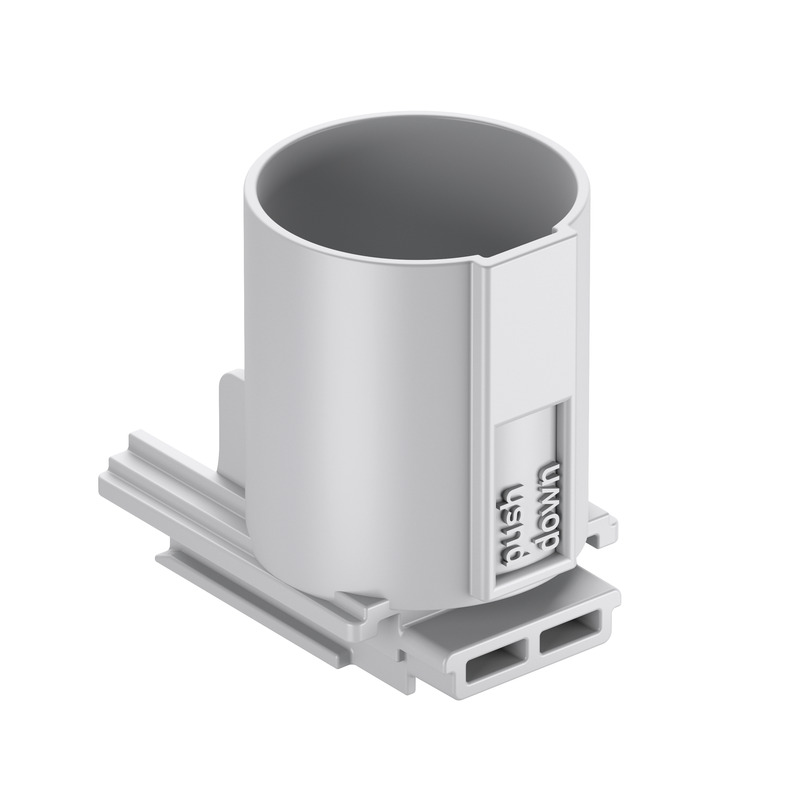

Røradapter RA 25

  • Dimensioner : 39,7 x 40,2 x 28,5 mm
  • Dette: 98402501

Røradapter M25, egnet til P 71 GVD 2xM25 og P 71 DATA



Røradapter, til værktøjsløs optagelse af rør, integrerede rørstoppere og trækaflastning til P 71 GRD...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

BIM-data

BIM-data Download 3D-BIM-data

Din anmodning

Dine oplysninger

Companydata

BIM-format

Produkt tekst

Lignende produkter

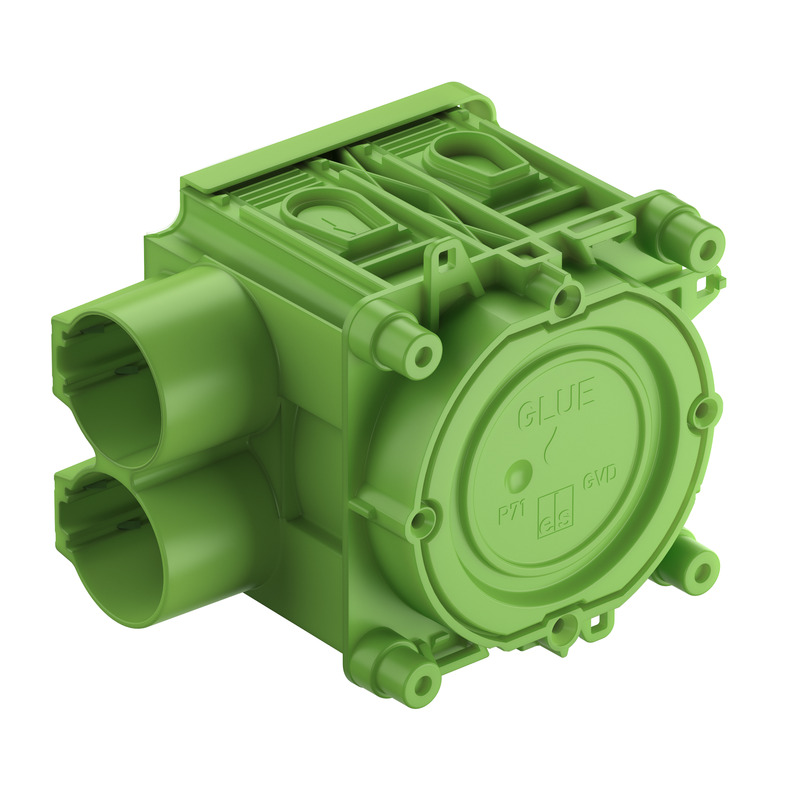

Apparat-forbindelsesdåse P 71 GVD-K 2xM25

  • Dimensioner : 71 x 71 x 67,5 mm
  • Dette: 98476601

klæbende vedhæftning, Integrerede røradaptere og ekstra røradaptere...



Apparatforbindelsesdåse til den liggende fabriksfabrikation, 1 del, diameter 60 mm Ø, med øget plads...

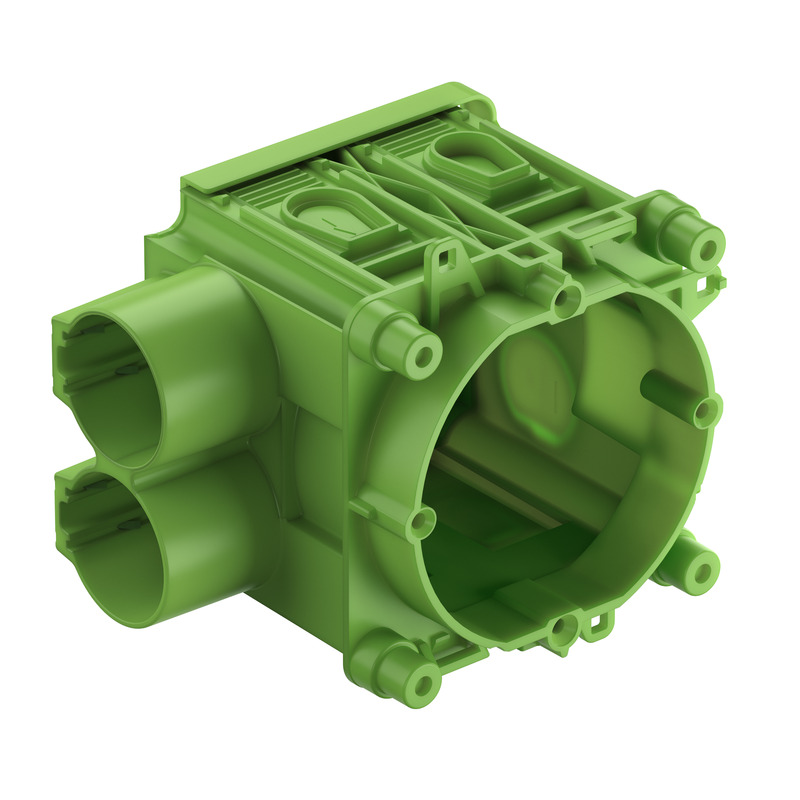

Apparat-forbindelsesdåse P 71 GVD-O 2xM25

  • Dimensioner : 71 x 71 x 67,5 mm
  • Dette: 98496601

Åben frontdel til special-hæftemagnet HM P 71 (98498001), magnetisk...



Apparatforbindelsesdåse til den liggende fabriksfabrikation, 1 del, diameter 60 mm Ø, med øget plads...
