Afgreningskasse
Dette: 49041601 | Dimensioner: 180 x 180 x 91 mm

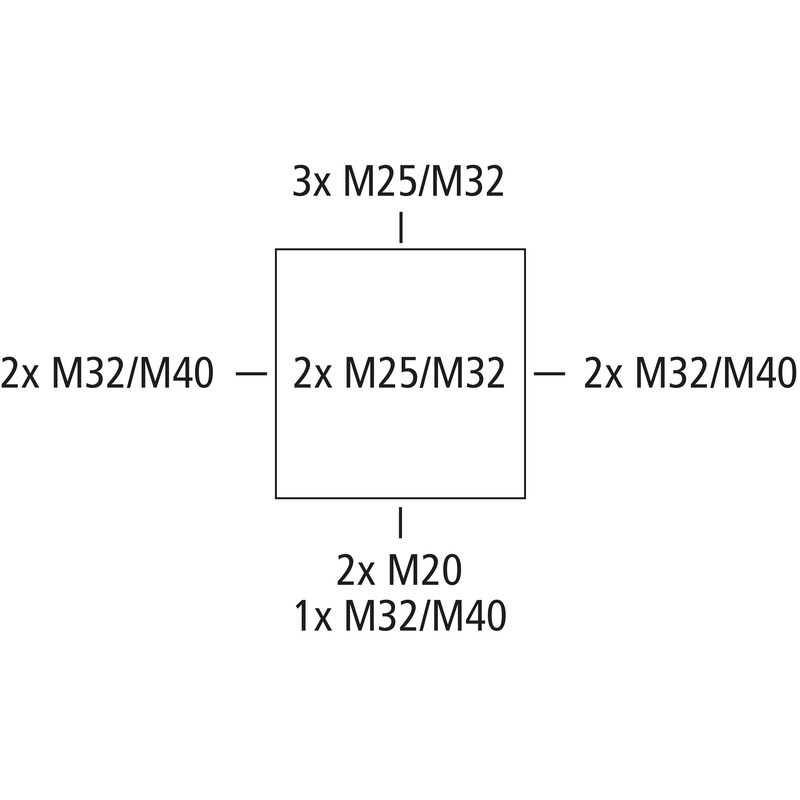

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs
grå, med højtliggende skrueklemmer, 5-polet - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)
Vedlagt tilbehør:
1 Plomberingssæt
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 16 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP65 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 180 mm |
|---|---|
| Længde | 180 mm |
| Højde | 91 mm |
| Vægt | 0.7034 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | V2 |
| Glødetrådsstyrke iht. EN 60695-2-11 | 960 °C |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK08 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.7 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902152360 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85369095 |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat, glasfiberforstærket |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolmærke | DLG (ammoniakresistens) |
| Kontrolmærke | DNV (klasse: Skibe & offshore-anlæg) |
