Abzweigkasten Abox-i 040-L (49090401) Abox (indtil 2024): Spelsberg
Dette produkt er forældet. løber ud til 28.02.2025

Afgreningskasse

Abox-i 040-L

Dette: 49090401 | Dimensioner: 93 x 93 x 55 mm

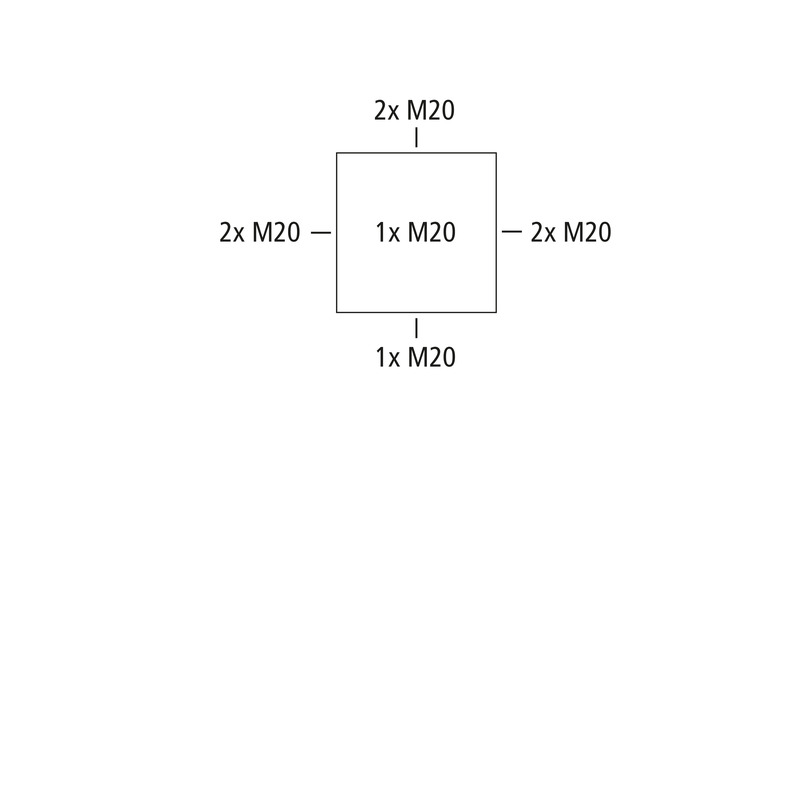

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Selvtættende, bløde indføringsmembraner, M20, Tætningsområde 2 - 16 mm, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 93 mm
Længde 93 mm
Højde 55 mm
Vægt 0.111 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

til tætningsområde min. 2 mm
til tætningsområde maks. 16 mm
Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902557967
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel ASA-PC
Materiale overdel ASA-PC
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (388 KB)
Måltegning dxf (3 MB)
Måltegning dwg (508 KB)
Måltegning jpg (2 MB)

Certifikat

DNV certifikat EN pdf (198 KB)
DLG Godkendelse DE pdf (2 MB)
VDE certifikat (DIN EN 60670) DE/EN pdf (329 KB)
DLG Godkendelse EN pdf (2 MB)
CE Forklaring DE/EN/FR pdf (312 KB)
UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/PL pdf (316 KB)

Tilbehør

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 46,6 x 17,8 x 31,5 mm
  • Dette: 84000401

5-polet - 2,5/4 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Denne artikel er arkiveret!

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt



Klemmeholder Abox 025/040 KLH-SL 0,2/4²

  • Dimensioner : 56,4 x 23 x 28,5 mm
  • Dette: 84000201

passer til alle forbindelsesdåser Abox / Abox-i 025/040 og Abox m /...



Klemmeholder til WAGO-installationsklemmer i serie 221-41X
