Dette produkt er forældet. løber ud til 28.02.2025

Til det efterfølgende produkt

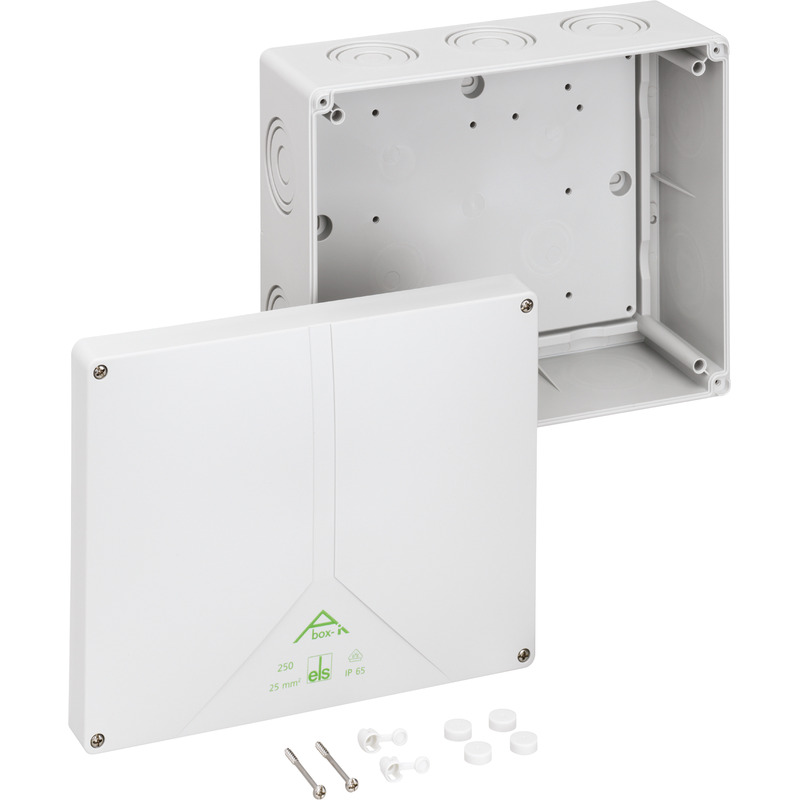

Abox-i 250-L

Abox-i 250-L

Afgreningskasse

Abox-i 250-L

Dette: 49092501 | Dimensioner: 250 x 200 x 115 mm

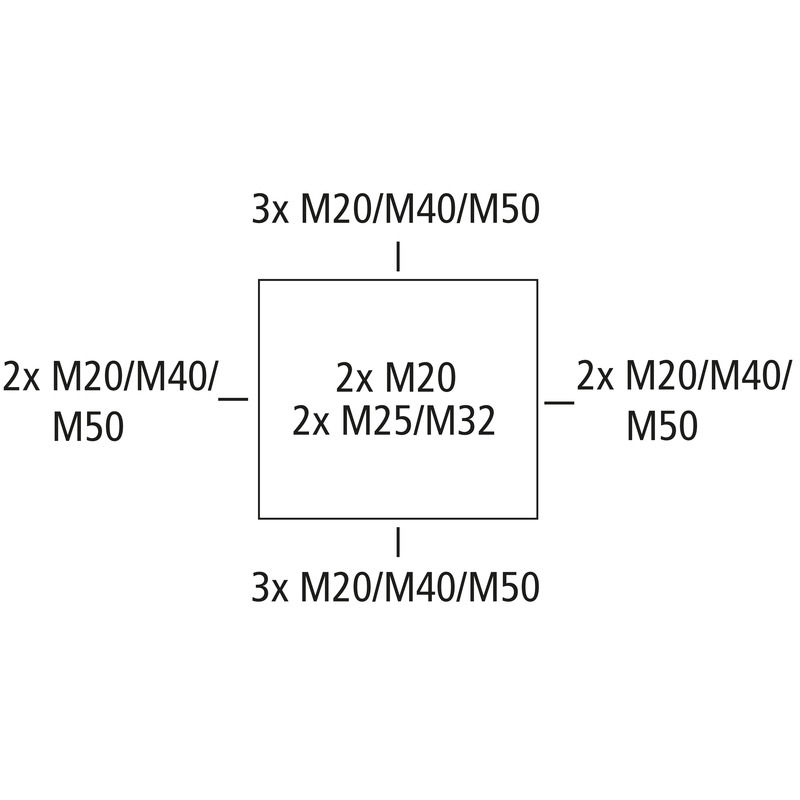

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 25 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32/M40/M50, (4 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, uden klemmer

Vedlagt tilbehør:
1 Plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	25 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	250 mm
Længde	200 mm
Højde	115 mm
Vægt	0.89 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902948932
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Polyurethan
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES	pdf (1 MB)

Målblad

Måltegning	pdf (449 KB)
Måltegning	dxf (4 MB)
Måltegning	dwg (859 KB)
Måltegning	jpg (1 MB)

Certifikat

CE Forklaring DE/EN/PL	pdf (316 KB)
CE Forklaring DE/EN/FR	pdf (312 KB)
VDE certifikat (DIN EN 60670) DE/EN	pdf (329 KB)
DLG Godkendelse DE	pdf (2 MB)
DNV certifikat EN	pdf (198 KB)
UKCA Forklaring EN	pdf (49 KB)
