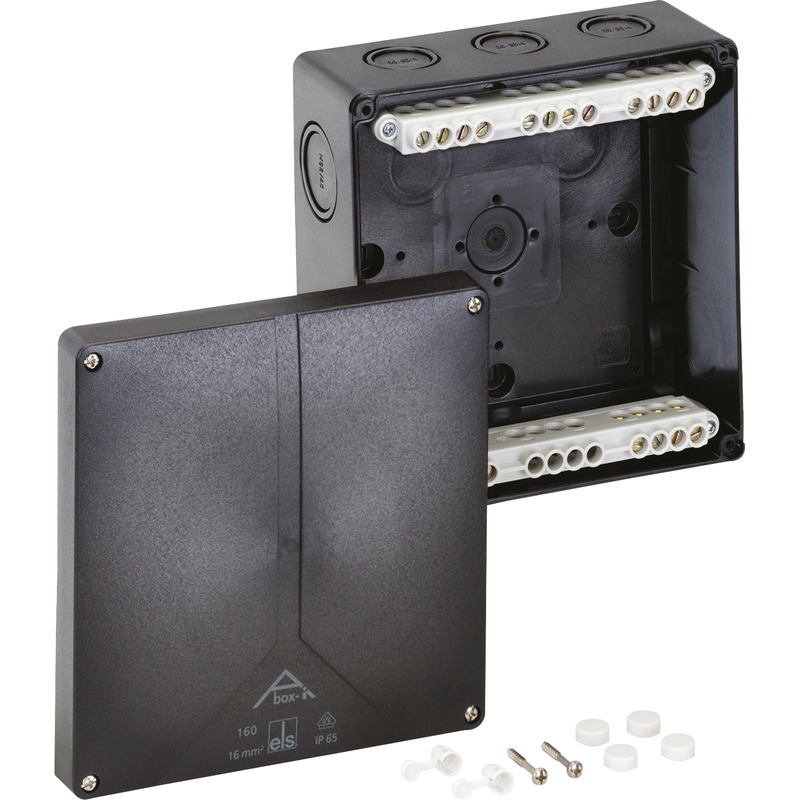

Afgreningskasse
Dette: 49141601 | Dimensioner: 180 x 180 x 91 mm

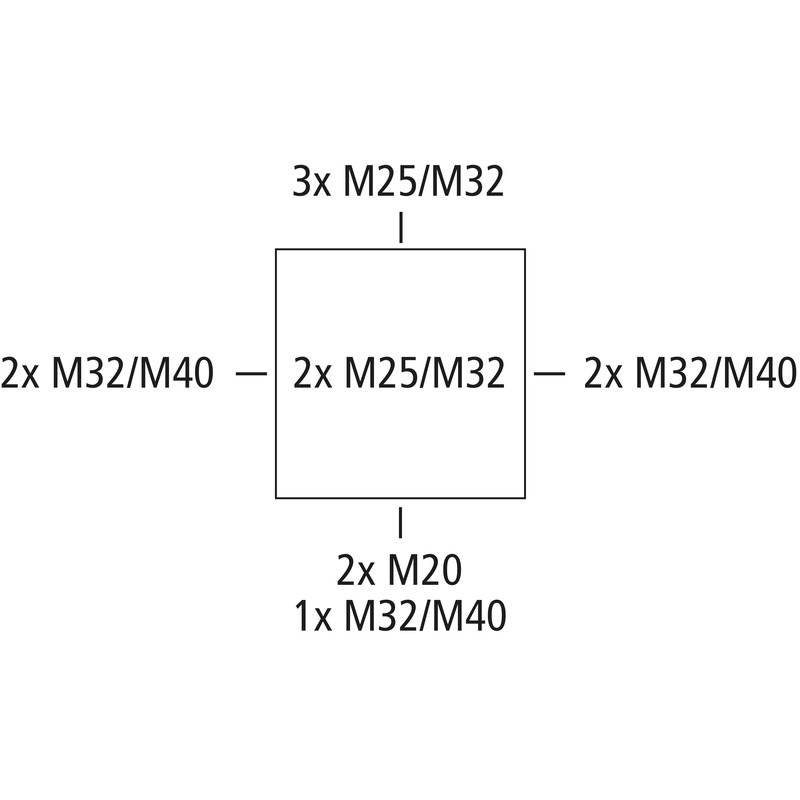

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs
sort, med højtliggende skrueklemmer, 5-polet - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)
Vedlagt tilbehør:
1 Plomberingssæt
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 16 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP65 |
| UL Type Rating | ingen angivelse |
| Farve underdel | sort |
|---|---|
| Farve overdel | sort |
| Bredde | 180 mm |
|---|---|
| Længde | 180 mm |
| Højde | 91 mm |
| Vægt | 0.7034 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | V2 |
| Glødetrådsstyrke iht. EN 60695-2-11 | 960 °C |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK08 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.7 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902930999 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85369095 |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat, glasfiberforstærket |
| Materiale tætning | Polyurethan |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolmærke | DLG (ammoniakresistens) |
| Kontrolmærke | DNV (klasse: Skibe & offshore-anlæg) |
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...
DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer

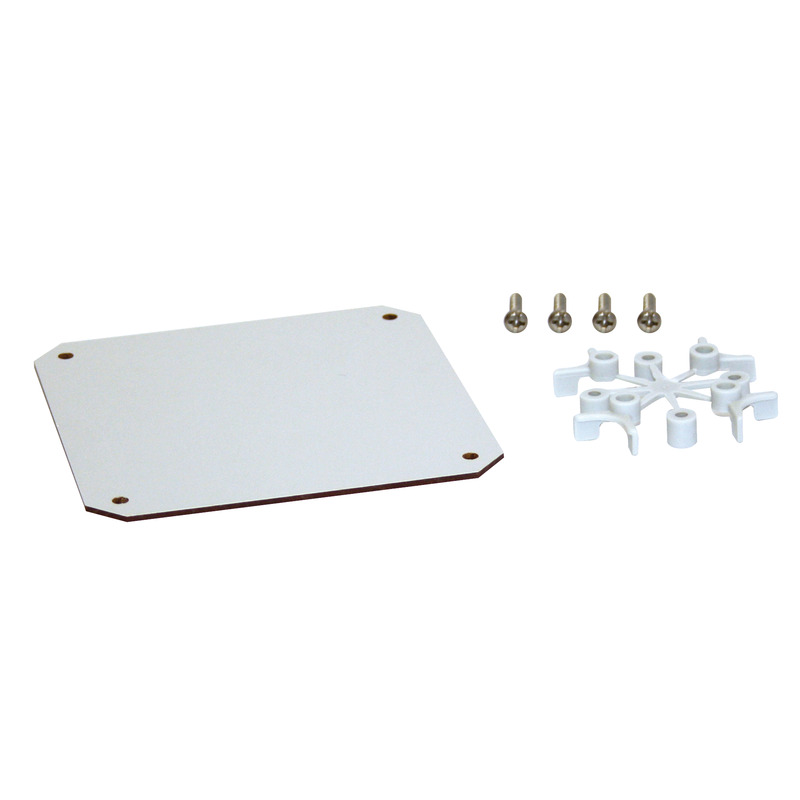

Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, grå, inkl. fastgørelsesskruer
