Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt
Abox-i 350-35²/sw Abox-i 350-35²/sw

Afgreningskasse

Abox-i 350-35²/sw

Dette: 49143501 | Dimensioner: 250 x 250 x 115 mm

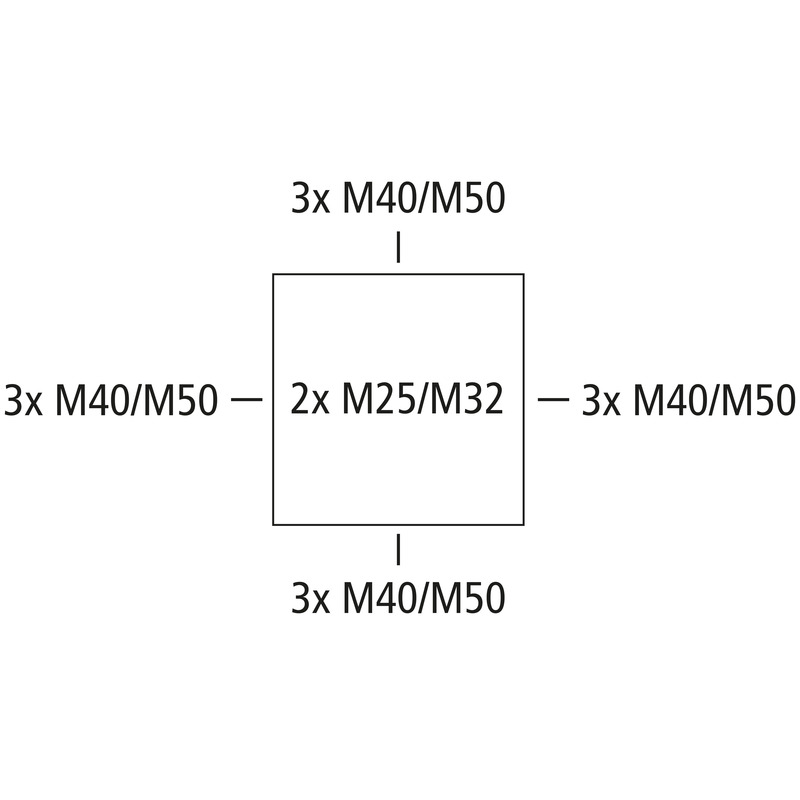

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 35 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M25/M32/M40/M50, (2 På bagsiden, 12 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

sort, med højtliggende skrueklemmer, 5-polet - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Vedlagt tilbehør:
1 Plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 35 mm²
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 250 mm
Længde 250 mm
Højde 115 mm
Vægt 1.333 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902931019
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning dwg (946 KB)
Måltegning jpg (1 MB)
Måltegning pdf (533 KB)
Måltegning dxf (5 MB)

Certifikat

CE Forklaring DE/EN/PL pdf (316 KB)
DLG Godkendelse DE pdf (2 MB)
UKCA Forklaring EN pdf (49 KB)
DLG Godkendelse EN pdf (2 MB)
CE Forklaring DE/EN/FR pdf (312 KB)
DNV certifikat EN pdf (198 KB)
VDE certifikat (DIN EN 60670) DE/EN pdf (329 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M25-MGM/sw

Kabelforskruning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Dette: 22702501

Tætningsområde 9 - 16 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M32-MGM/sw

Kabelforskruning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Dette: 22703201

Tætningsområde 11 - 21 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M40-MGM/sw

Kabelforskruning KVR M40-MGM/sw

  • Dimensioner : 50 x 50 x 54 mm
  • Dette: 22704001

Tætningsområde 16 - 28 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M50-MGM/sw

Kabelforskruning KVR M50-MGM/sw

  • Dimensioner : 60 x 60 x 63 mm
  • Dette: 22705001

Tætningsområde 21 - 34,5 mm, Gevindlænge 13 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/sw

Dobbeltmembrandstuds DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26002501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32/sw

Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Kombisæt - KS M25

Kombisæt KS M25

  • Dimensioner : 36 x 32 x 27 mm
  • Dette: 19202501

Gevindlænge 19 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25-gro

Kombisæt KS M25-gro

  • Dimensioner : 36 x 32 x 22 mm
  • Dette: 19202601

Gevindlænge 22 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Ventilationsstuds - BST M20/sw

Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Ventilationsstuds - BST M20

Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Rørstuds - RST M20

Rørstuds RST M20

  • Dimensioner : 29 x 26 x 38 mm
  • Dette: 28842001

til rør med udvendig diameter på 20 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Klemmesten - Abox 250/350 KLS-25²/35²

Klemmesten Abox 250/350 KLS-25²/35²

  • Dimensioner : 277 x 66 x 18 mm
  • Dette: 84003501

5-polet - 35 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Huskeliste
Detaljer
Denne artikel er arkiveret!
Standardskinne - NS35-216/2

Standardskinne NS35-216/2

  • Dimensioner : 35 x 219 x 15 mm
  • Dette: 89403501

til Abox/Abox-i 250, Abox/Abox-i 350, længde 218,5 mm



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Denne artikel er arkiveret!
Monteringsplade - Abox 350 MPI

Monteringsplade Abox 350 MPI

  • Dimensioner : 217 x 217 x 2,5 mm
  • Dette: 89503501

til Abox/Abox-i 350



Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, grå, inkl. fastgørelsesskruer



Huskeliste
Detaljer
