Abzweigkasten Abox-i 100-L/sw (49191001) Abox (indtil 2024): Spelsberg
  • Produkter
  • sider
  • Nyheder
Yderligere resultater i produktsøgeren
Gå til presseområdet
Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt
Abox-i 100-L/sw Abox-i 100-L/sw

Afgreningskasse

Abox-i 100-L/sw

Dette: 49191001 | Dimensioner: 140 x 140 x 79 mm

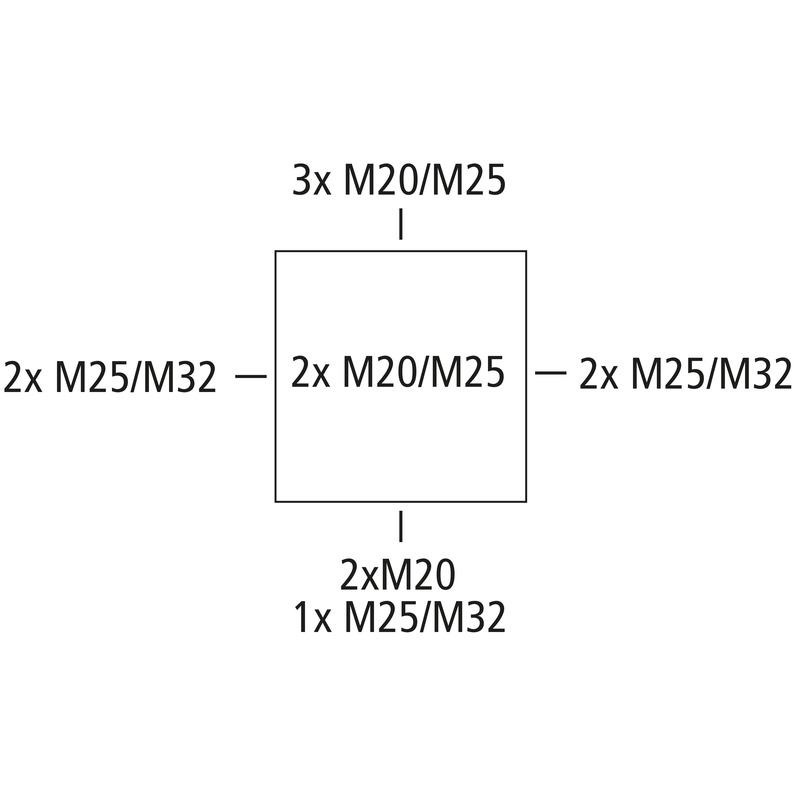

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 10 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

sort, uden klemmer

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M32 tætningsområde 14 - 21 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 140 mm
Længde 140 mm
Højde 79 mm
Vægt 0.343 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902930982
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (439 KB)
Måltegning dxf (4 MB)
Måltegning dwg (875 KB)
Måltegning jpg (2 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (312 KB)
DLG Godkendelse EN pdf (2 MB)
CE Forklaring DE/EN/PL pdf (316 KB)
DLG Godkendelse DE pdf (2 MB)
DNV certifikat EN pdf (198 KB)
VDE certifikat (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Forklaring EN pdf (49 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M25-MGM/sw

Kabelforskruning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Dette: 22702501

Tætningsområde 9 - 16 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M32-MGM/sw

Kabelforskruning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Dette: 22703201

Tætningsområde 11 - 21 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/sw

Dobbeltmembrandstuds DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26002501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32/sw

Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Kombisæt - KS M32

Kombisæt KS M32

  • Dimensioner : 100 x 50 x 30 mm
  • Dette: 19203201

Gevindlænge 20 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombistuds - KST M25-17

Kombistuds KST M25-17

  • Dimensioner : 29,5 x 29,5 x 17 mm
  • Dette: 19302501

Længde 17 mm, til vertikal samling af AK/AKi 03 - 12 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M25-33

Kombistuds KST M25-33

  • Dimensioner : 29,5 x 29,5 x 33 mm
  • Dette: 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M32

Kombistuds KST M32

  • Dimensioner : 36,5 x 36,5 x 24,5 mm
  • Dette: 19303201

Længde 25 mm, til vertikal og horisontal samling af AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Standardskinne - NS 35-106

Standardskinne NS 35-106

  • Dimensioner : 35 x 106,0 x 7,5 mm
  • Dette: 19810601

til TK 1309, TK 1313 og Abox/Abox-i 100, længde 106 mm



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Ventilationsstuds - BST M20/sw

Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Ventilationsstuds - BST M20

Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Klemmesten - Abox 100 KLS-10²

Klemmesten Abox 100 KLS-10²

  • Dimensioner : 35,7 x 241,4 x 13 mm
  • Dette: 84001001

5-polet - 10 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Huskeliste
Detaljer
Denne artikel er arkiveret!
Plomberingssæt - Abox PST

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt



Huskeliste
Detaljer
Denne artikel er arkiveret!
Monteringsplade - Abox 100 MPI

Monteringsplade Abox 100 MPI

  • Dimensioner : 109 x 109 x 2,5 mm
  • Dette: 89501001

til Abox/Abox-i 100



Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, grå, inkl. fastgørelsesskruer



Huskeliste
Detaljer
