Abzweigkasten Abox XT 025-2,5² (49240201) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

Afgreningskasse

Abox XT 025-2,5²

Dette: 49240201 | Dimensioner: 82 x 82 x 52 mm

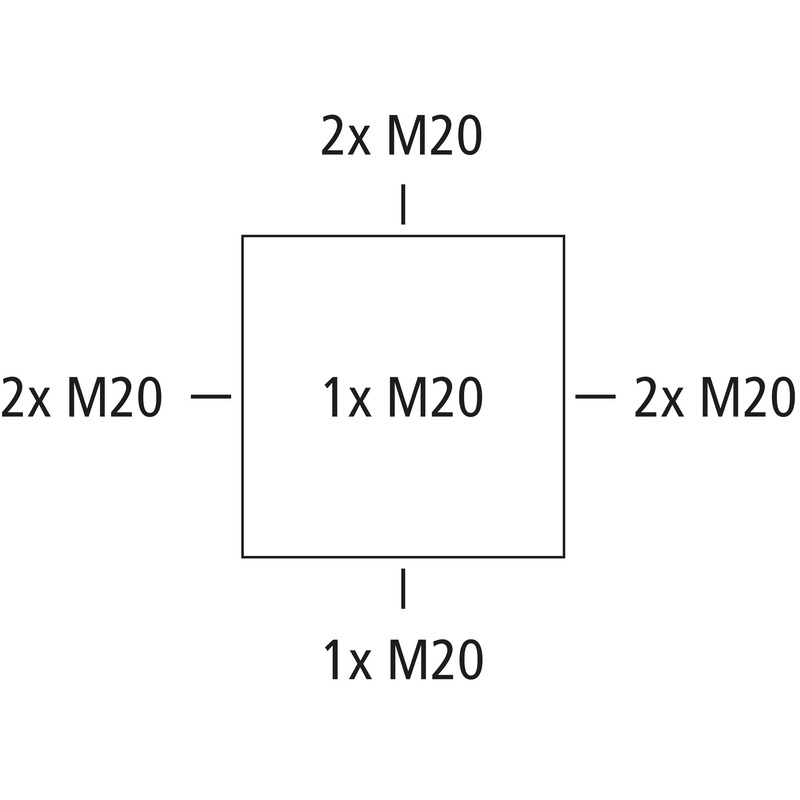

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 2,5 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skrueklemmer til indstøbning, til montering i oversvømmelsesområder og i jorden uden trafikbelastning

grå, In=24 Amp., med skrueklemme, 5-polet - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

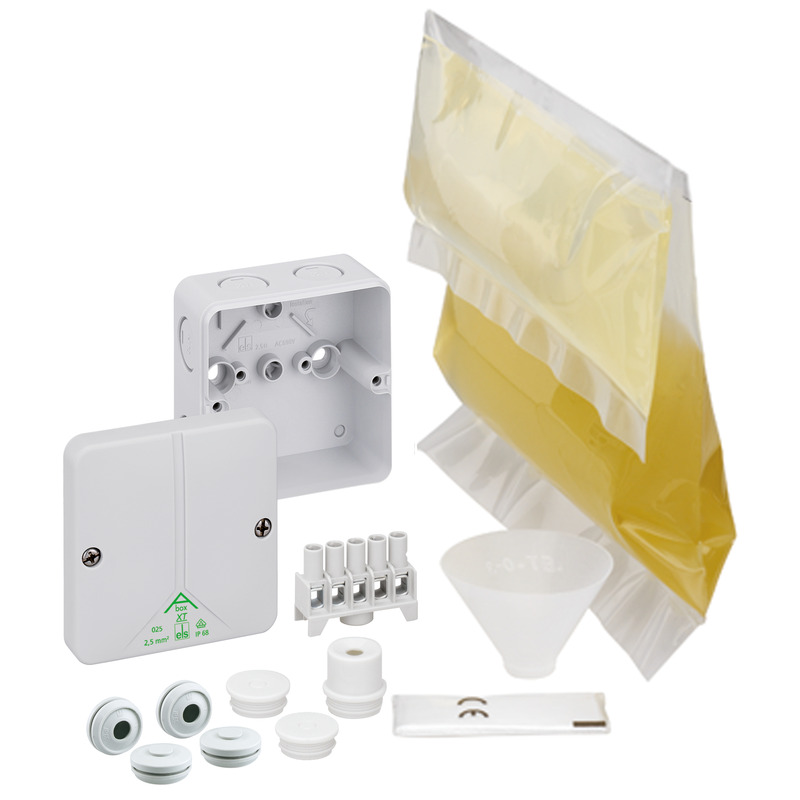

Vedlagt tilbehør:
4 dobbeltmembranstuds IP66 M20 tætningsområde 7 - 12 mm, 2 lukkeprop M20, 1 påbygningsstuds M20, 1 støbeharpikspose GHB1 med påbygningstragt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP68
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 82 mm
Længde 82 mm
Højde 52 mm
Vægt 0.474 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Universal
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902351411
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (415 KB)

Målblad

Måltegning pdf (362 KB)
Måltegning dxf (2 MB)
Måltegning dwg (477 KB)
Måltegning jpg (1 MB)

Sikkerhedsdatablad

Sikkerhedsdatablad EN pdf (774 KB)
Sikkerhedsdatablad DK pdf (199 KB)
Sikkerhedsdatablad DE pdf (794 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (311 KB)
CE Forklaring DE/EN/FR pdf (62 KB)
UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/PL pdf (315 KB)
CE Forklaring DE/EN/PL pdf (90 KB)
VDE certifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)

Tilbehør

Denne artikel er arkiveret!

250 ml, halogenfri



Støbeharpikspose GHB 1, til Abox XT 025-2,5² og Abox XT SL 2,5², mærkningsfri med tragt og...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
