Afgreningskasse

Abox XT SL 4²

Dette: 49280401 | Dimensioner: 94 x 94 x 55 mm

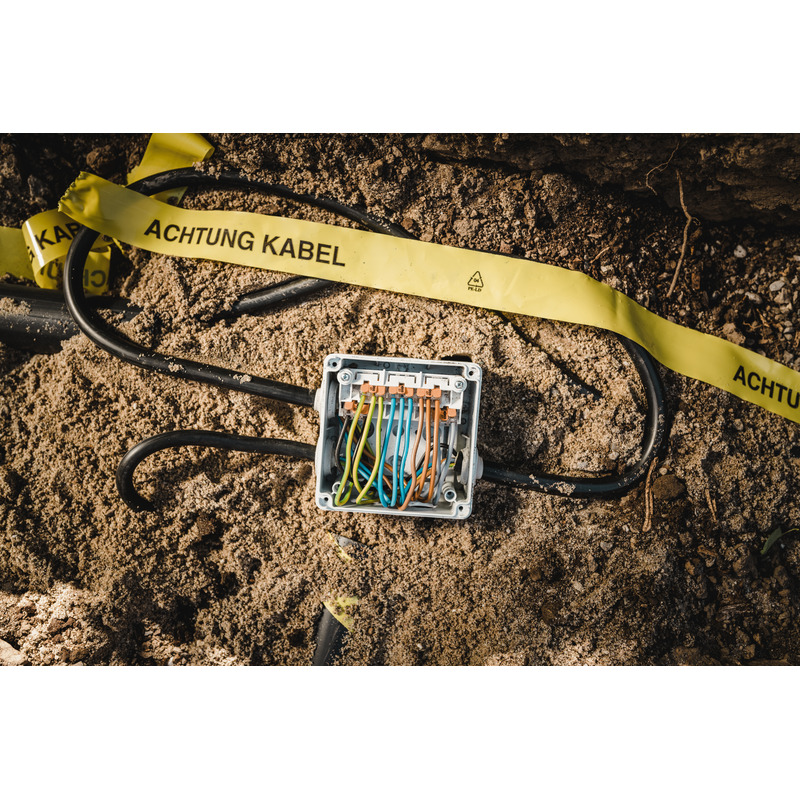

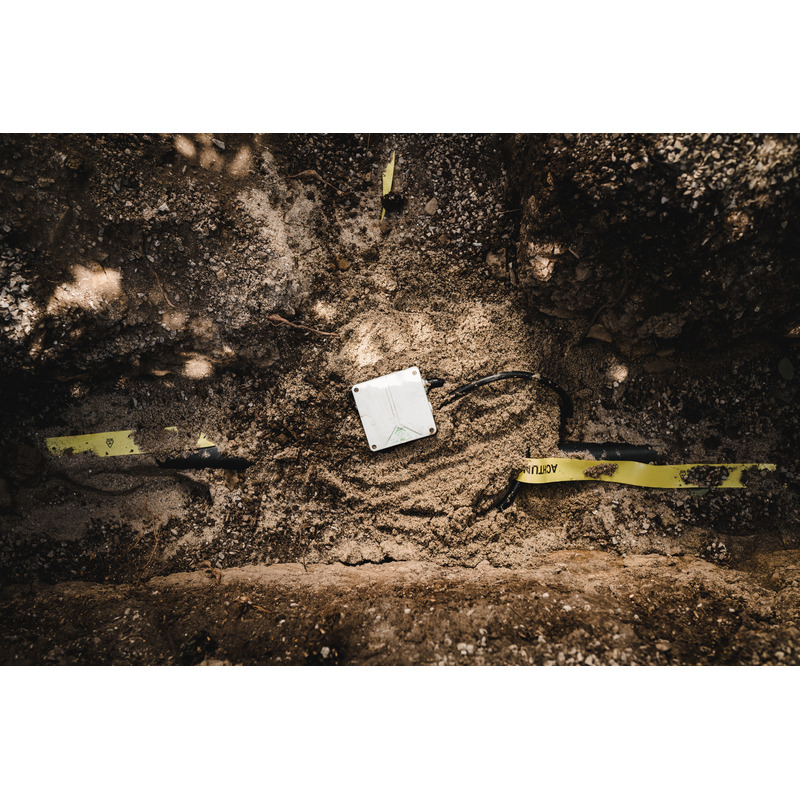

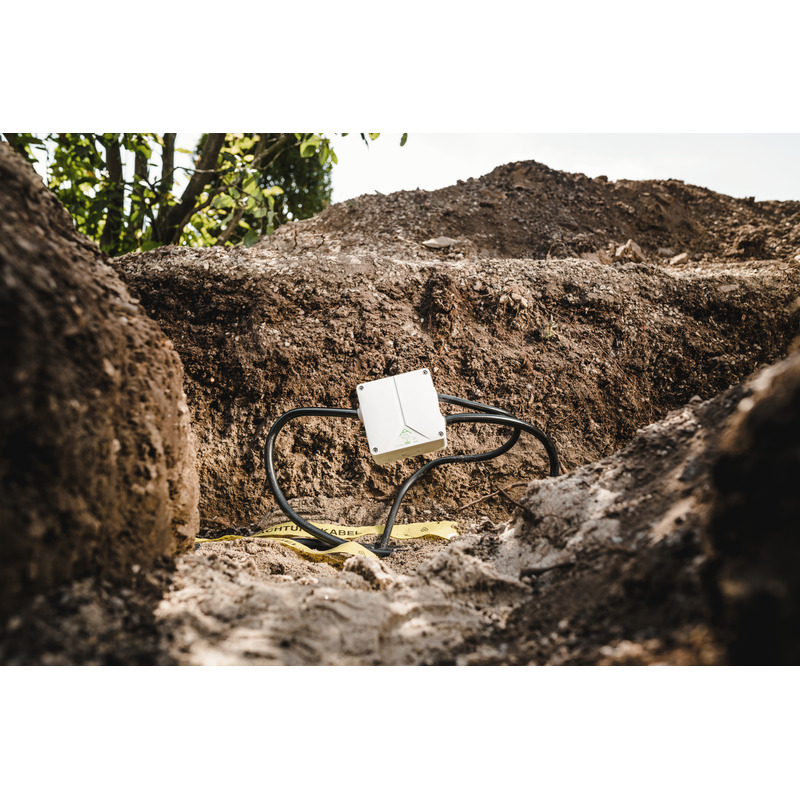

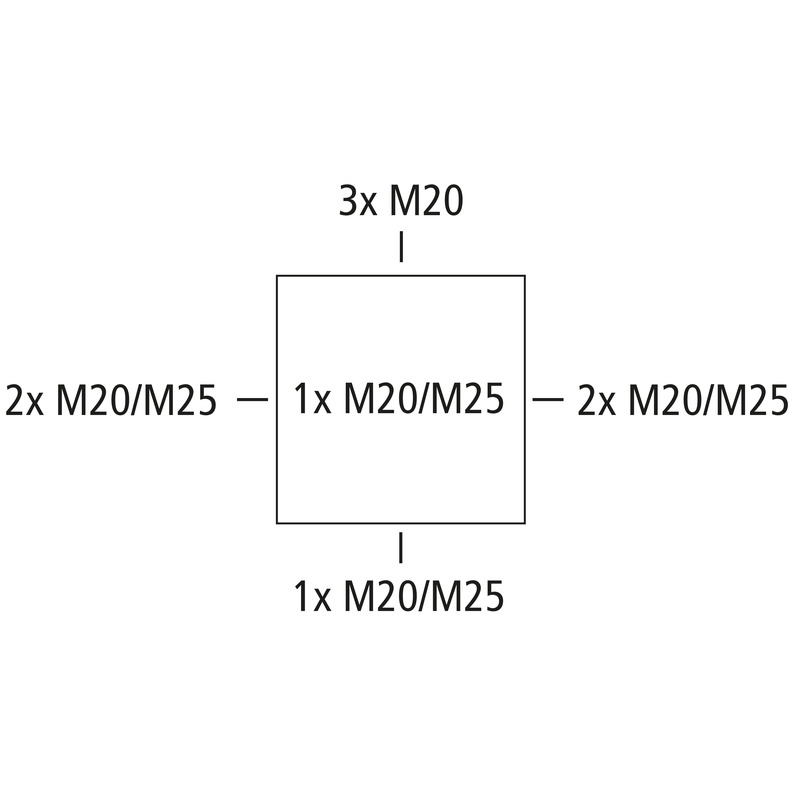

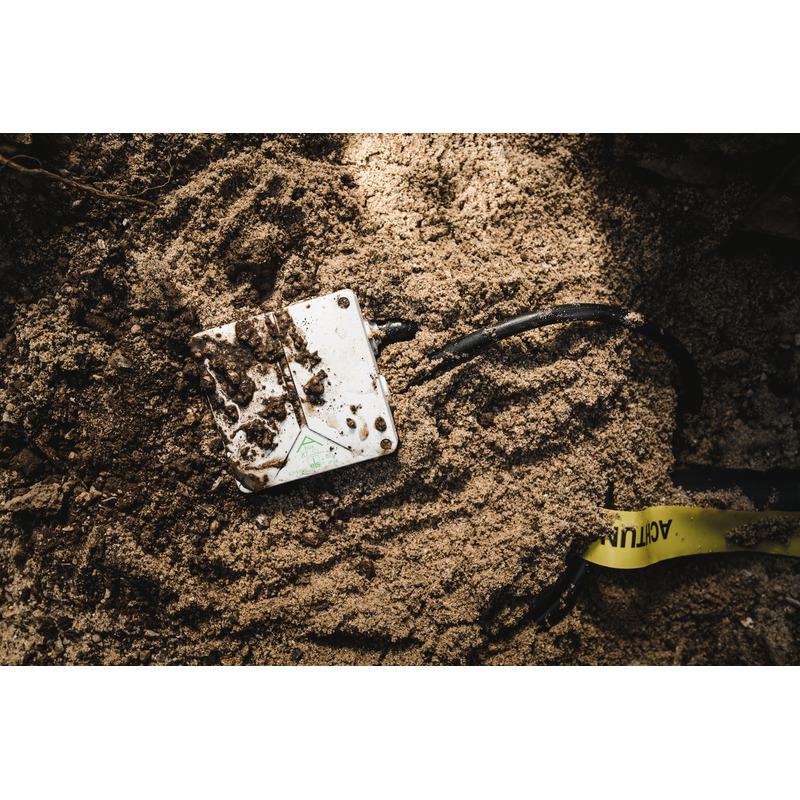

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 4 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indstøbning, til montering i oversvømmelsesområder og i jorden uden trafikbelastning

grå, med 5 skruefri 3-leder-klemmer type Wago 221-413, max nominelt tværsnit iht. DIN EN 60998: 4 mm², klembare tværsnit pr. pol: 3 x 0,2 til 4 mm² stiv og 3 x 0,14 til 4,0 mm² fleksibel

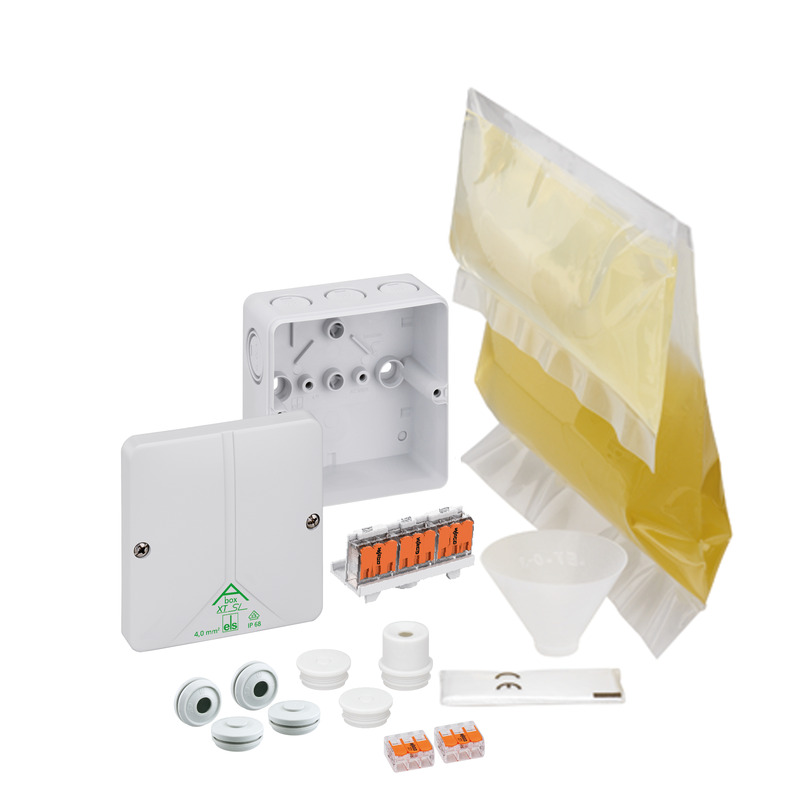

Vedlagt tilbehør:

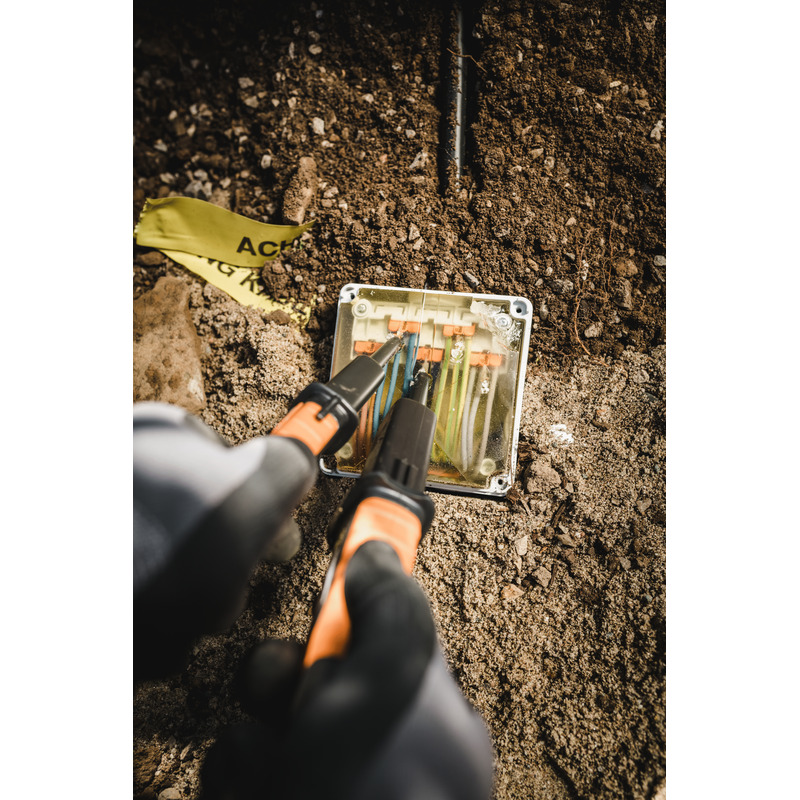

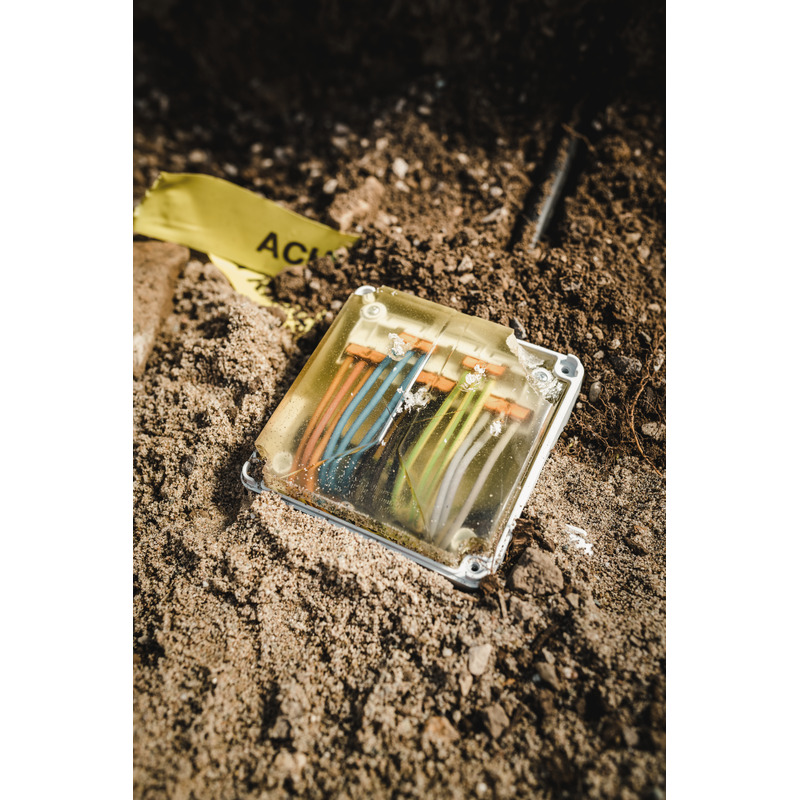

4 dobbeltmembranstuds IP66 M25 tætningsområde 9 - 16 mm, 2 lukkeprop M20, 1 påbygningsstuds M20, 1 støbeharpikspose GHB2 med påbygningstragt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP68
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 94 mm
Længde 94 mm
Højde 55 mm
Vægt 0.605 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902643271
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale indføring ikke relevant
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (415 KB)

Sikkerhedsdatablad

Sikkerhedsdatablad EN pdf (774 KB)
Sikkerhedsdatablad DE pdf (794 KB)
Sikkerhedsdatablad DK pdf (199 KB)

Certifikat

VDE certifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)
UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/PL pdf (90 KB)
CE Forklaring DE/EN/FR pdf (62 KB)
