Abzweigkasten Abox XT SL 6² (49280601) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

Afgreningskasse

Abox XT SL 6²

Dette: 49280601 | Dimensioner: 140 x 140 x 79 mm

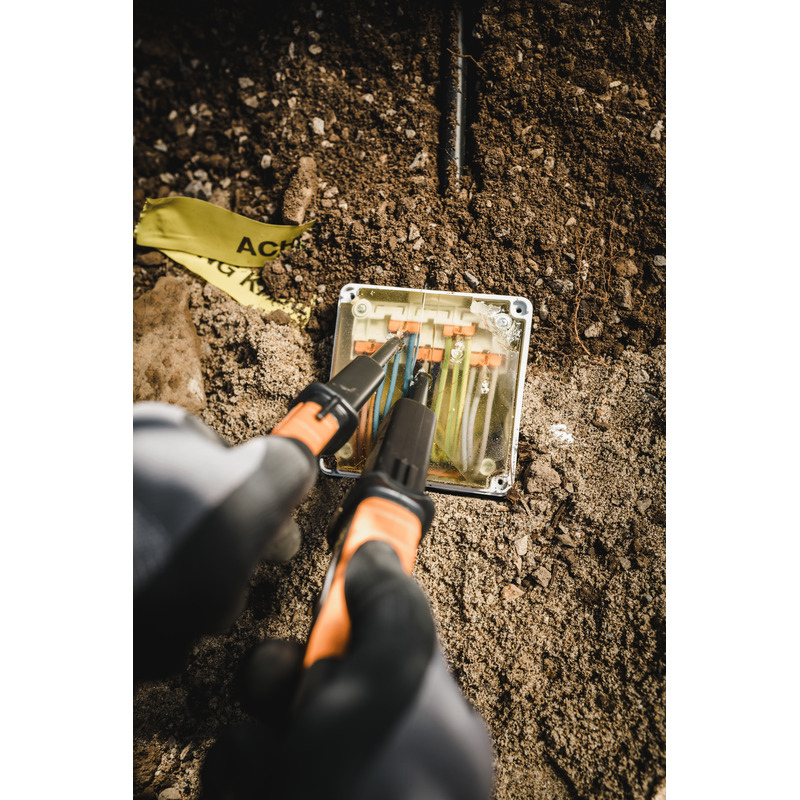

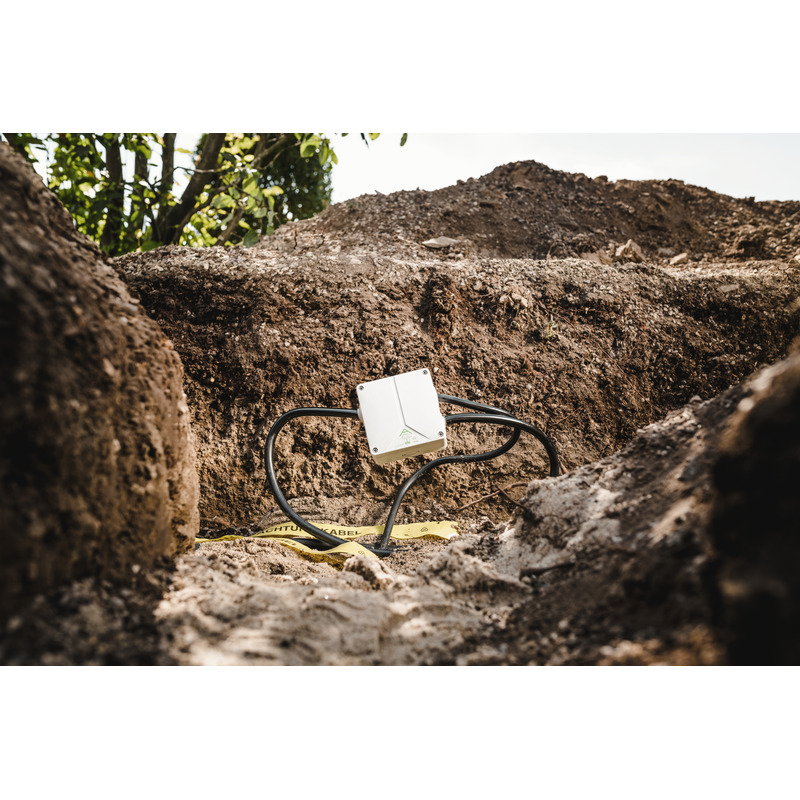

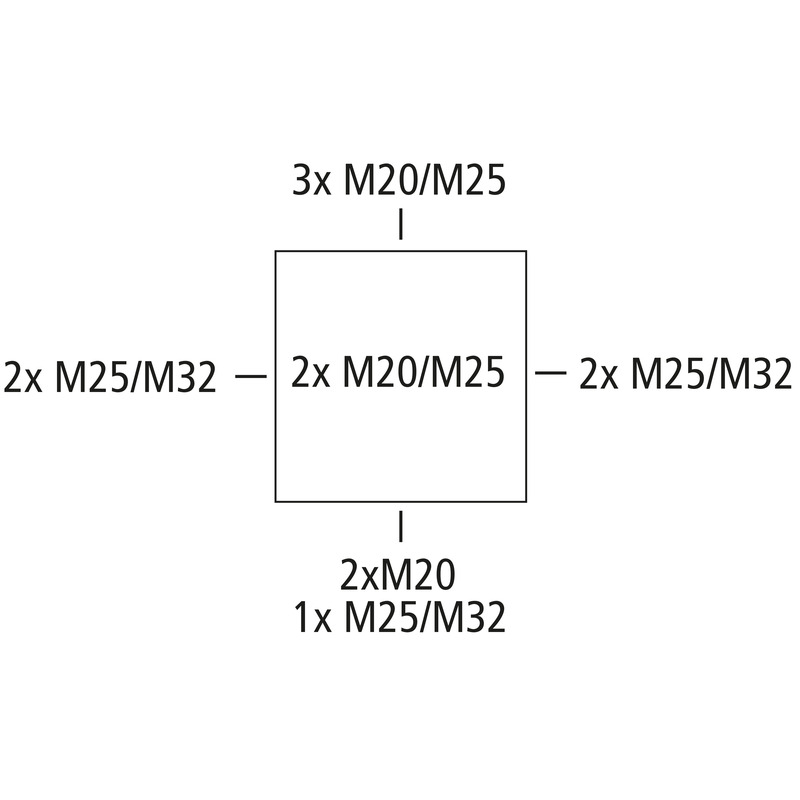

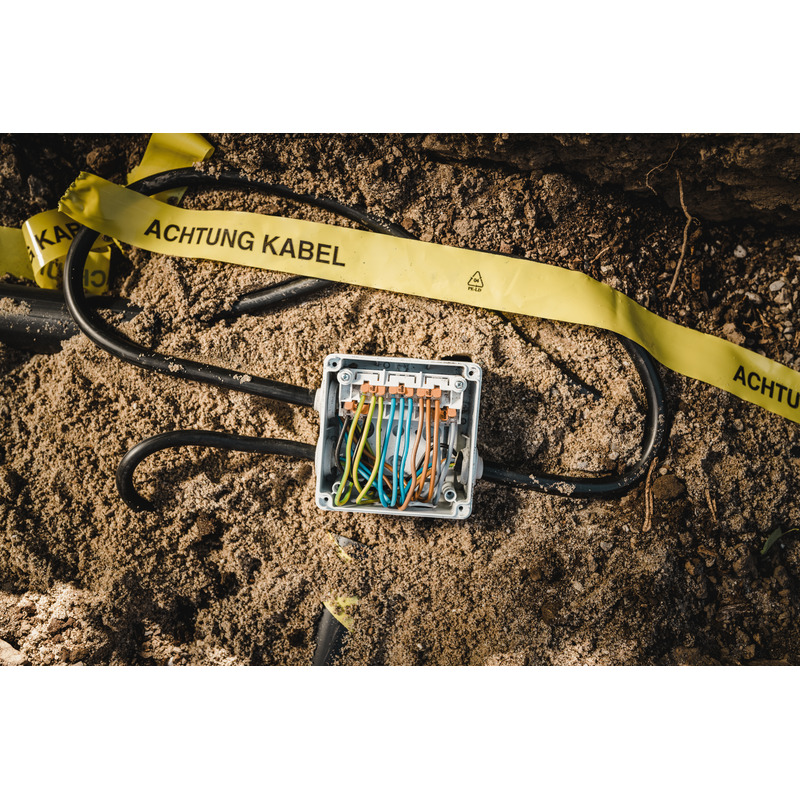

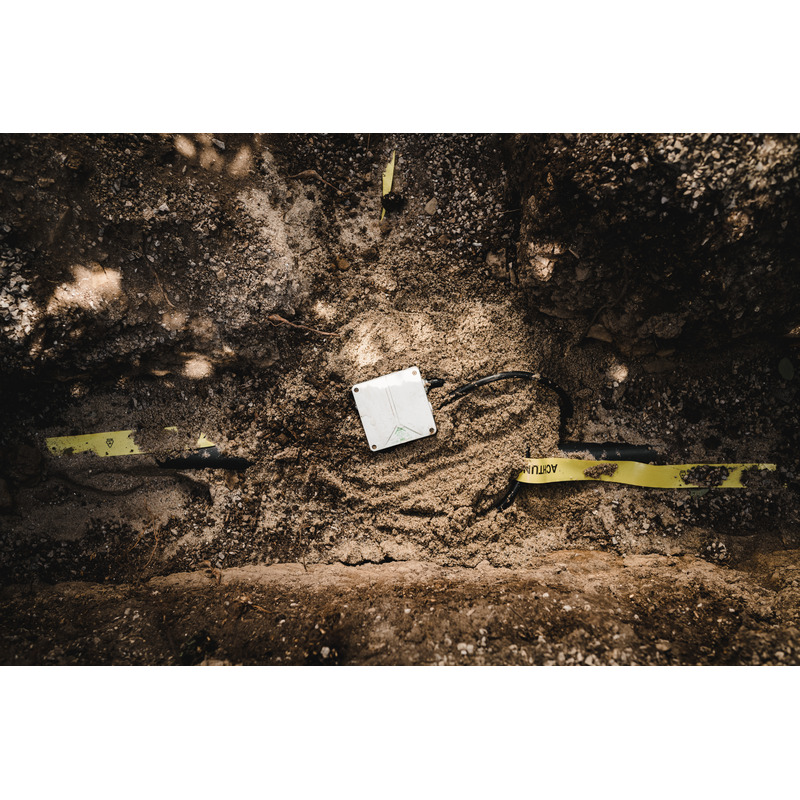

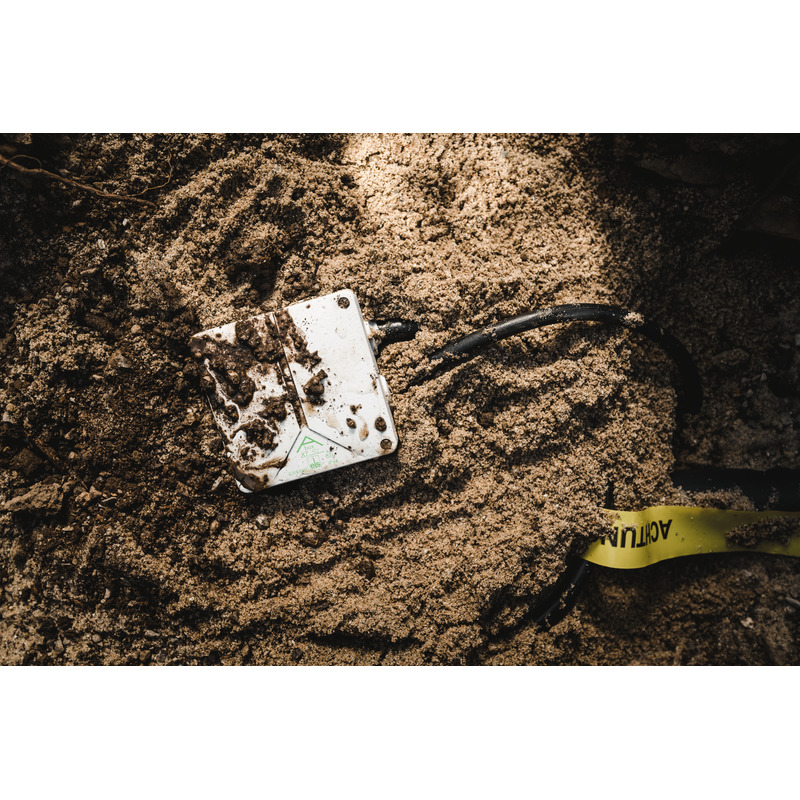

Afgreningskasse, med kapslingsklasse IP68, Nominelt tværsnit 6 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indstøbning, til montering i oversvømmelsesområder og i jorden uden trafikbelastning

grå, med 5 skruefri 3-leder-klemmer type Wago 221-613, max nominelt tværsnit iht. DIN EN 60998: 6 mm², klembare tværsnit pr. pol: 3 x 0,2 til 6 mm² stiv/fleksibel

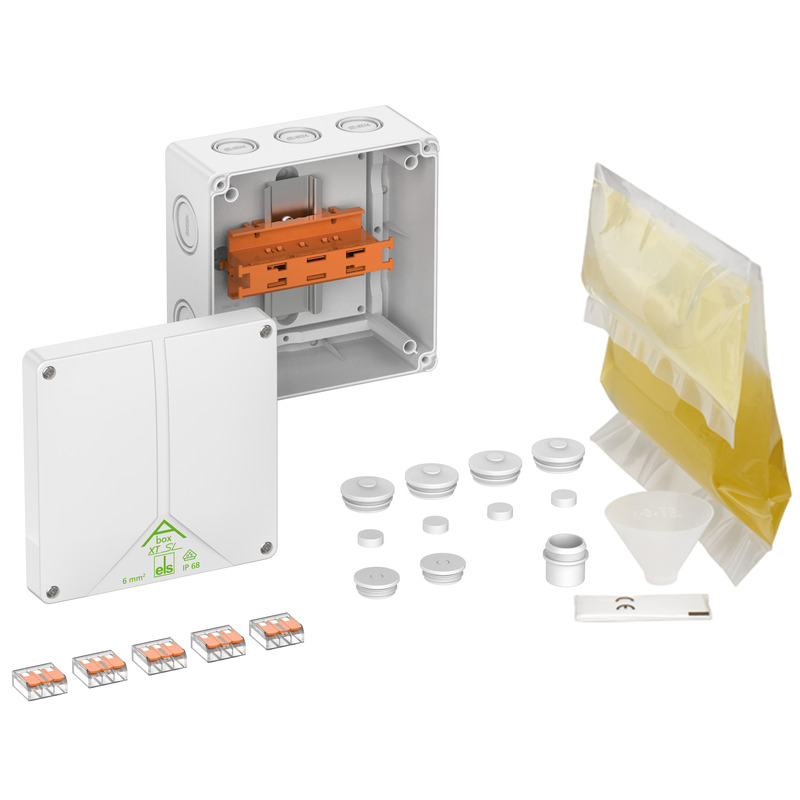

Vedlagt tilbehør:

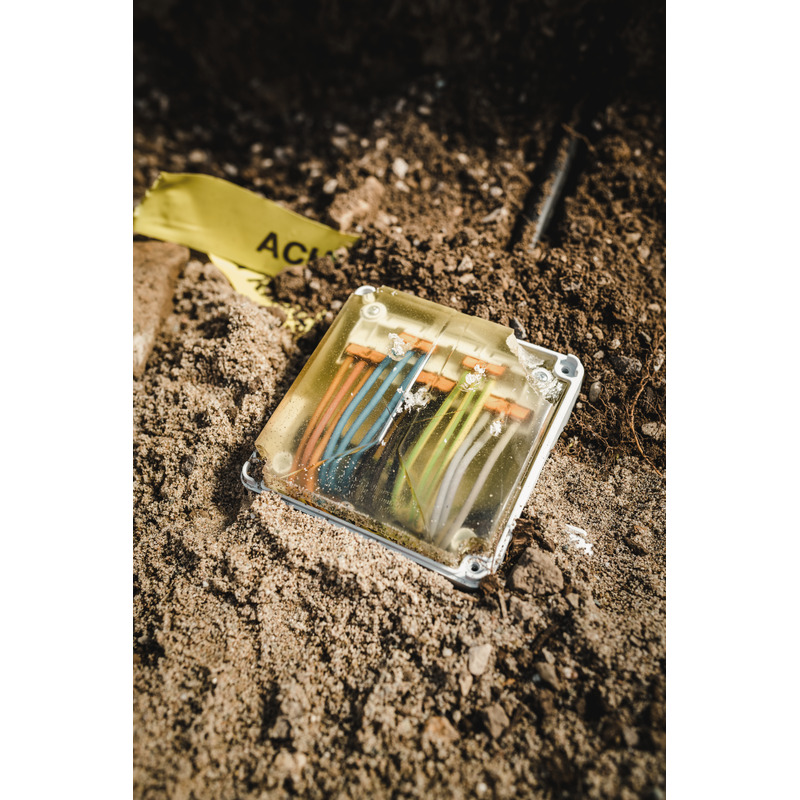

4 dobbeltmembranstuds IP66 M32 tætningsområde 14 - 21 mm, 2 lukkeprop M20, 1 påbygningsstuds M20, 1 støbeharpikspose GHB4 med påbygningstragt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP68
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 140 mm
Længde 140 mm
Højde 79 mm
Vægt 1.612 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902643318
Packing Unit Code CT
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale indføring ikke relevant
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (611 KB)

Målblad

Måltegning dxf (3 MB)
Måltegning pdf (318 KB)
Måltegning dwg (626 KB)
Måltegning jpg (1 MB)

Sikkerhedsdatablad

Sikkerhedsdatablad DE pdf (794 KB)
Sikkerhedsdatablad EN pdf (774 KB)
Sikkerhedsdatablad DK pdf (199 KB)

Certifikat

CE Forklaring DE/EN/PL pdf (90 KB)
UKCA Forklaring EN pdf (49 KB)
VDE certifikat (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)
CE Forklaring DE/EN/FR pdf (62 KB)

Tilbehør

Denne artikel er arkiveret!

1200 ml, halogenfri



Støbeharpikspose GHB 4, til Abox XT 100-10² og Abox XT SL 6², mærkningsfri med tragt og...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
