Abzweigkasten Abox-i 025 SB AB-L (49470201) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

Afgreningskasse

Abox-i 025 SB AB-L

Dette: 49470201 | Dimensioner: 80 x 80 x 52 mm

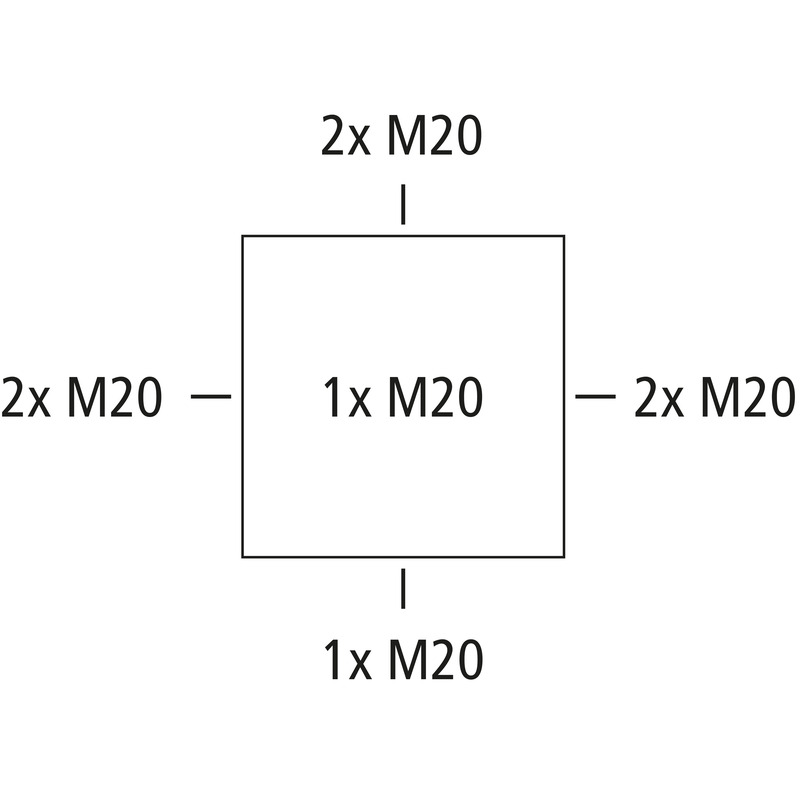

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 2,5 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Selvtættende, bløde indføringsmembraner, M20, Tætningsområde 2 - 16 mm, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

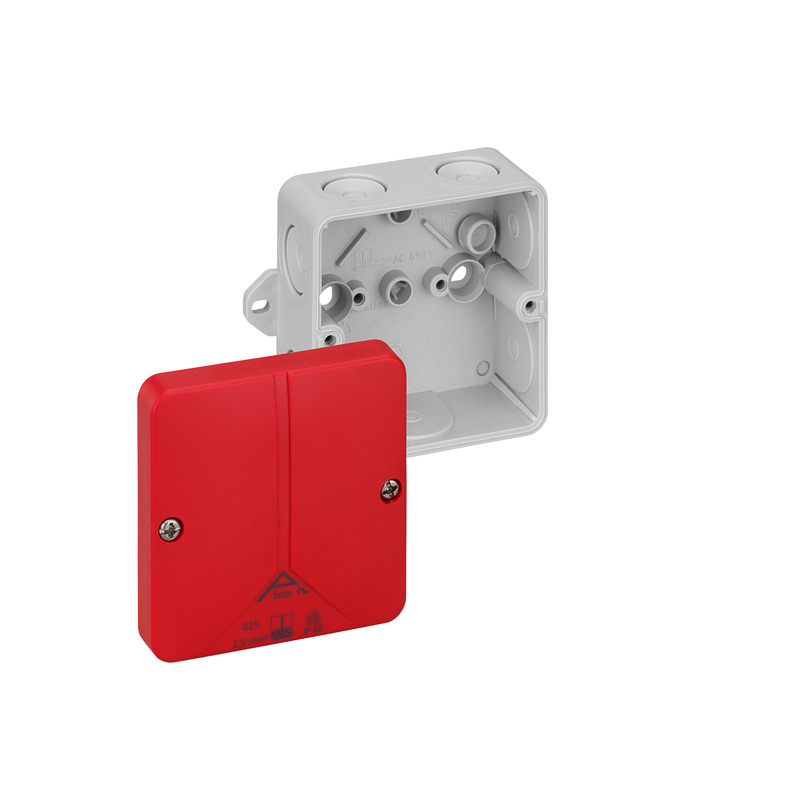

grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel rød

Mål

Bredde 80 mm
Længde 80 mm
Højde 52 mm
Vægt 0.08 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

til tætningsområde min. 2 mm
til tætningsområde maks. 16 mm
Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel ASA-PC
Materiale overdel ASA-PC
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Certifikat

DNV certifikat EN pdf (198 KB)

Tilbehør

Klemmeholder Abox 025/040 KLH-SL 0,2/4²

  • Dimensioner : 56,4 x 23 x 28,5 mm
  • Dette: 84000201

passer til alle forbindelsesdåser Abox / Abox-i 025/040 og Abox m /...



Klemmeholder til WAGO-installationsklemmer i serie 221-41X
