Abzweigkasten Abox-i SLK-2,5² (49680201) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

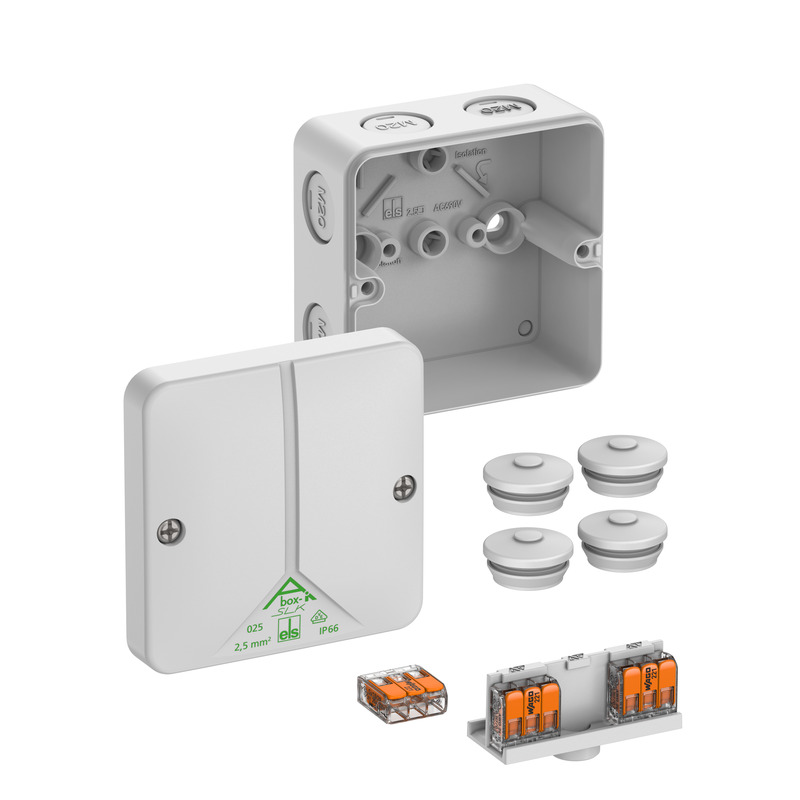

Afgreningskasse

Abox-i SLK-2,5²

Dette: 49680201 | Dimensioner: 82 x 82 x 52 mm

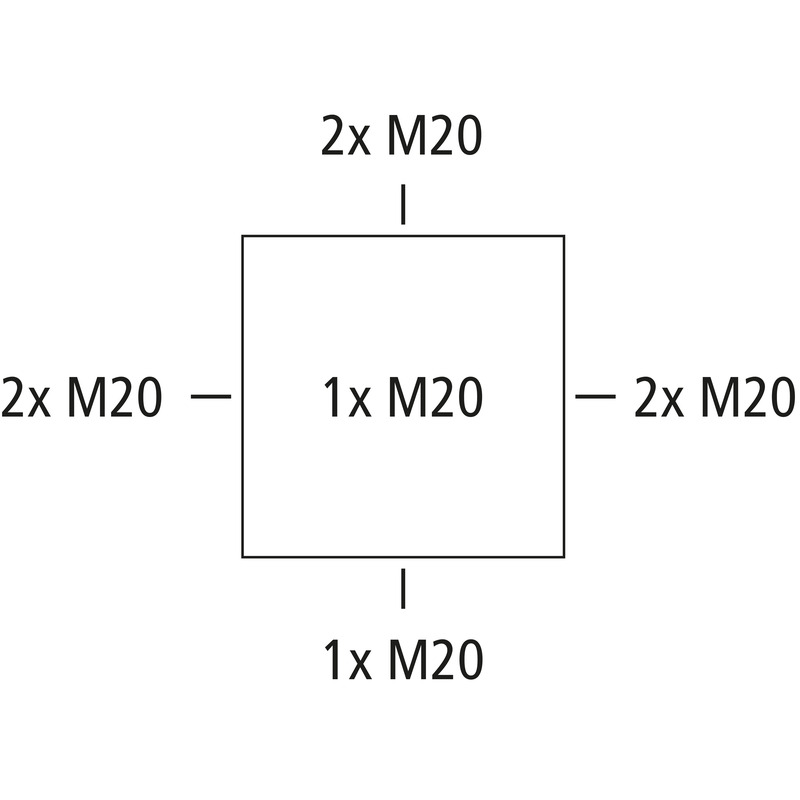

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til installationer i industrimiljøer og beskyttede områder udendørs

grå, In=24 Amp., med 3 styk bundfikserede, skruefri 3-leder-klemmer Wago 221-413 - 2,5 mm², klembart tværsnit pr. pol: 3 x 0,2 til 2,5 mm² stiv Cu og 3 x 0,14 til 2,5 mm² fleksibel Cu

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M20 tætningsområde 7 - 12 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 82 mm
Længde 82 mm
Højde 52 mm
Vægt 0.1296 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V2
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK08
plomberbar ja
Dækselskruens drejemoment 1.7 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902668922
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat, glasfiberforstærket
Materiale overdel Polycarbonat, glasfiberforstærket
Materiale tætning Polyurethan
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Målblad

Måltegning jpg (1 MB)
Måltegning dwg (861 KB)
Måltegning dxf (4 MB)
Måltegning pdf (380 KB)

Certifikat

CE Forklaring DE/EN/FR pdf (63 KB)
DLG Godkendelse DE pdf (2 MB)
DLG Godkendelse EN pdf (2 MB)
VDE certifikat DE/EN pdf (768 KB)
