Denne artikel er arkiveret!

Til det efterfølgende produkt

Abox-i m 025-2,5²/sw

Abox-i m 025-2,5²/sw

Afgreningskasse

Abox-i m 025-2,5²/sw

Dette: 49840201 | Dimensioner: 82 x 82 x 52 mm

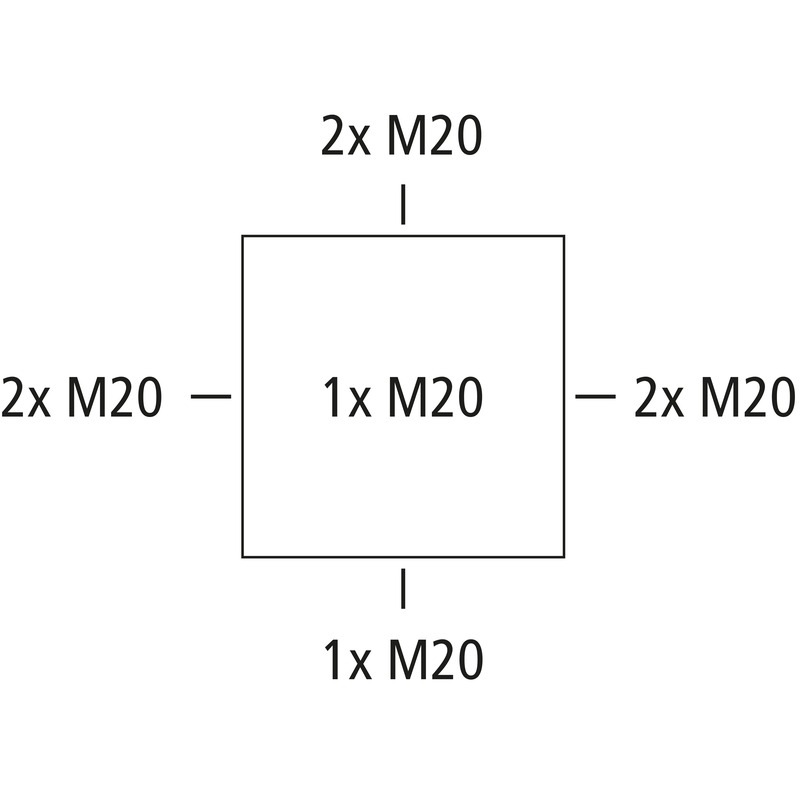

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

sort, I_n=24 Amp., med skrueklemme, 5-polet - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	2,5 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
UL Type Rating	ingen angivelse

Farver

Farve underdel	sort
Farve overdel	sort

Mål

Bredde	82 mm
Længde	82 mm
Højde	52 mm
Vægt	0.136 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Målblad

Måltegning	dwg (861 KB)
Måltegning	dxf (4 MB)
Måltegning	pdf (380 KB)
Måltegning	jpg (1 MB)

Certifikat

DLG Godkendelse DE	pdf (2 MB)
DLG Godkendelse EN	pdf (2 MB)
CE Forklaring DE/EN/PL	pdf (316 KB)
CE Forklaring DE/EN/FR	pdf (312 KB)
DNV certifikat EN	pdf (198 KB)
VDE certifikat (DIN EN 60670) DE/EN	pdf (329 KB)
UKCA Forklaring EN	pdf (49 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Dobbeltmembrandstuds - DMS M20/w

Dobbeltmembrandstuds DMS M20/w

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26012001

Tætningsområde 7 - 13 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

Dimensioner : 46,6 x 17,8 x 31,5 mm
Dette: 84000401

5-polet - 2,5/4 mm²

Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., U_i=690V

Huskeliste

Denne artikel er arkiveret!

Plomberingssæt - Abox PST

Plomberingssæt Abox PST

Dimensioner : 10 x 25 x 12,5 mm
Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...

Plomberingssæt

Huskeliste

Klemmeholder - Abox 025/040 KLH-SL 0,2/4²

Klemmeholder Abox 025/040 KLH-SL 0,2/4²

Dimensioner : 56,4 x 23 x 28,5 mm
Dette: 84000201

passer til alle forbindelsesdåser Abox / Abox-i 025/040 og Abox m /...

Klemmeholder til WAGO-installationsklemmer i serie 221-41X

Huskeliste

BIM-Dateien

Log ind på mySpelsberg for at downloade BIM-data. mySpelsberg Login

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

Denne artikel er arkiveret!

Afgreningskasse - Abox-i m 025 SB-L

Afgreningskasse Abox-i m 025 SB-L

Dimensioner : 82 x 82 x 52 mm
Dette: 49670201

grå, med rødt dæksel, uden klemmer, til mærkning af...

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², U_i=690 V AC, Certificeret iht....

Huskeliste

Din direkte linje til vores eksperter

Du har spørgsmål om produktet og vil gerne få råd?
Her kan du direkte efterlade en besked, der henviser til produktet.

Skriv en besked
