Dette produkt er forældet. løber ud til 28.02.2025

Til det efterfølgende produkt

Abox-i m 025 AB-2,5²

Abox-i m 025 AB-2,5²

Afgreningskasse

Abox-i m 025 AB-2,5²

Dette: 49940201 | Dimensioner: 82 x 82 x 52 mm

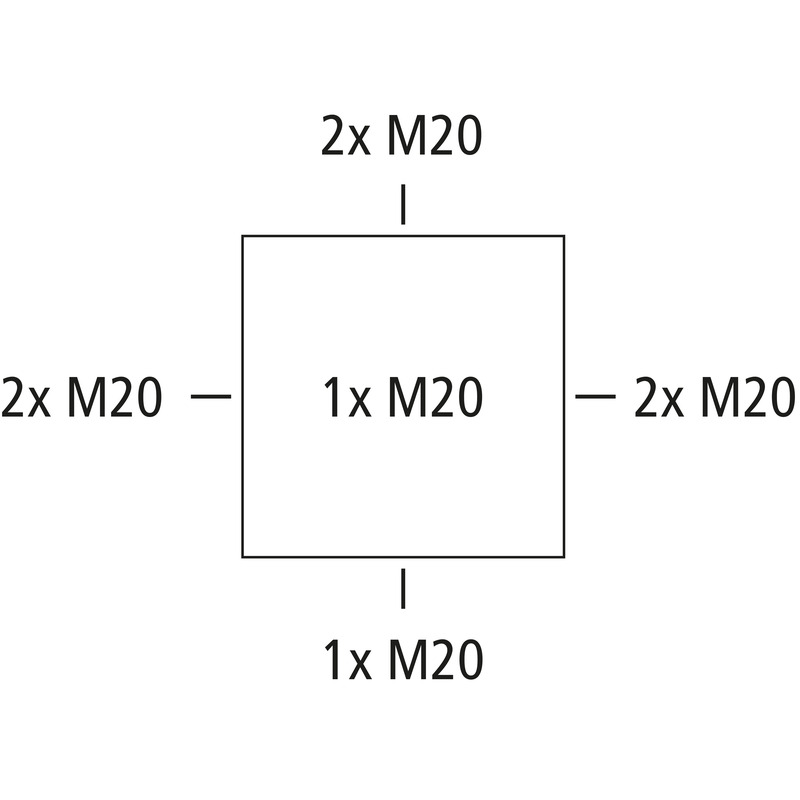

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

grå, I_n=24 Amp., med skrueklemme, 5-polet - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M20 tætningsområde 7 - 12 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	2,5 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	82 mm
Længde	82 mm
Højde	52 mm
Vægt	0.138 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902532520
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Målblad

Måltegning	pdf (365 KB)
Måltegning	dxf (4 MB)
Måltegning	dwg (801 KB)
Måltegning	jpg (1 MB)

Certifikat

DNV certifikat EN	pdf (198 KB)
VDE certifikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Forklaring DE/EN/PL	pdf (316 KB)
DLG Godkendelse DE	pdf (2 MB)
UKCA Forklaring EN	pdf (49 KB)
CE Forklaring DE/EN/FR	pdf (312 KB)
DLG Godkendelse EN	pdf (2 MB)
