Dette produkt er forældet. løber ud til 28.02.2025

Til det efterfølgende produkt

Abox-i m 040-L/sw

Abox-i m 040-L/sw

Afgreningskasse

Abox-i m 040-L/sw

Dette: 50290401 | Dimensioner: 94 x 94 x 57 mm

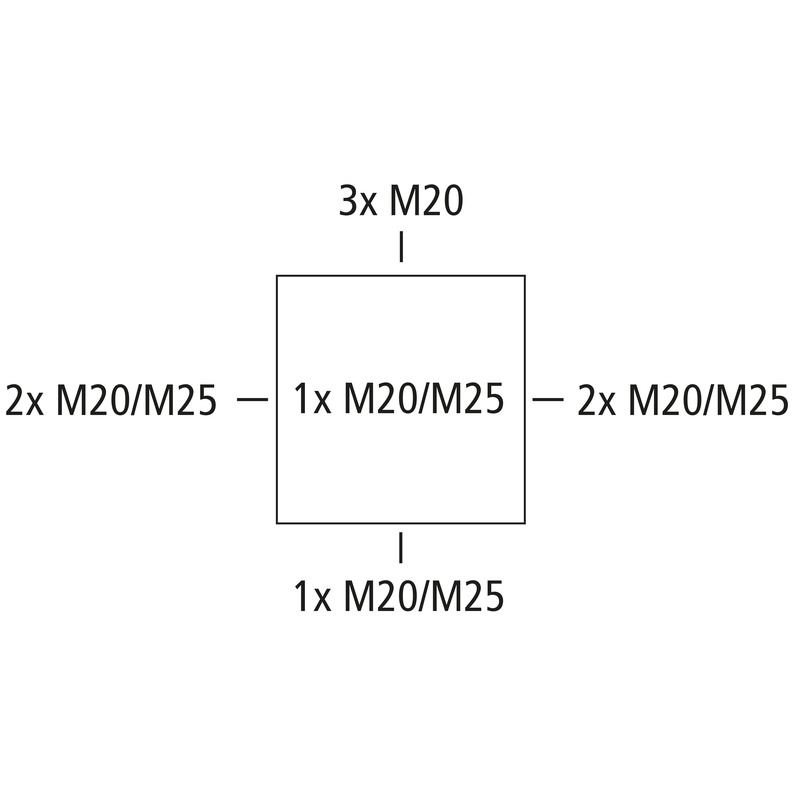

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og beskyttede områder udendørs

sort, uden klemmer

Vedlagt tilbehør:
4 Dobbeltmembrandstuds IP66 M25 tætningsområde 9 - 16 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
UL Type Rating	ingen angivelse

Farver

Farve underdel	sort
Farve overdel	sort

Mål

Bredde	94 mm
Længde	94 mm
Højde	57 mm
Vægt	0.153 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V2
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK08
plomberbar	ja
Dækselskruens drejemoment	1.7 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902532902
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat, glasfiberforstærket
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Målblad

Måltegning	jpg (1 MB)
Måltegning	pdf (410 KB)
Måltegning	dxf (5 MB)
Måltegning	dwg (936 KB)

Certifikat

DLG Godkendelse DE	pdf (2 MB)
VDE certifikat (DIN EN 60670) DE/EN	pdf (329 KB)
CE Forklaring DE/EN/PL	pdf (316 KB)
UKCA Forklaring EN	pdf (49 KB)
CE Forklaring DE/EN/FR	pdf (312 KB)
DNV certifikat EN	pdf (198 KB)
DLG Godkendelse EN	pdf (2 MB)
