Dette produkt er forældet. løber ud til 28.02.2025

Til det efterfølgende produkt

Abox 040 AB-L

Abox 040 AB-L

Afgreningskasse

Abox 040 AB-L

Dette: 80590701 | Dimensioner: 93 x 93 x 55 mm

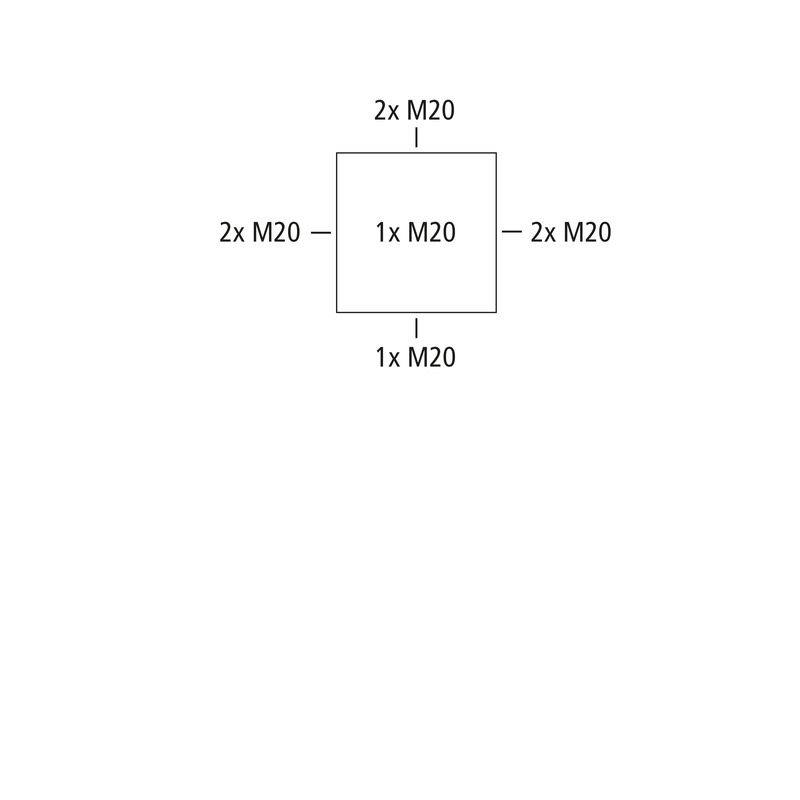

Afgreningskasse, med kapslingsklasse IP65, Nominelt tværsnit 4 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Selvtættende, bløde indføringsmembraner, M20, Tætningsområde 2 - 16 mm, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs

grå, uden klemmer

Til industrielt produkt https://www.spelsberg.dk/p/49490401/

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	93 mm
Længde	93 mm
Højde	55 mm
Vægt	0.1022 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

til tætningsområde min.	2 mm
til tætningsområde maks.	16 mm
Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1 Nm
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902954919
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES	pdf (1 MB)

Målblad

Måltegning	pdf (388 KB)
Måltegning	dxf (3 MB)
Måltegning	dwg (539 KB)
Måltegning	jpg (1 MB)

Certifikat

CE Forklaring DE/EN/PL	pdf (313 KB)
CE Forklaring DE/EN/FR	pdf (220 KB)
VDE certifikat DE/EN	pdf (679 KB)
UKCA Forklaring EN	pdf (49 KB)

Tilbehør

Kombisæt - KS M20

Kombisæt KS M20

Dimensioner : 100 x 40 x 30 mm
Dette: 19202001

Gevindlænge 17 mm

Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...

Huskeliste

Trinnippel - SNI M20

Trinnippel SNI M20

Dimensioner : 25 x 25 x 17 mm
Dette: 21642001

Tætningsområde 5 - 16 mm

Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...

Huskeliste

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Påbygningsstuds - AST M20

Påbygningsstuds AST M20

Dimensioner : 24,5 x 24,5 x 22,5 mm
Dette: 23042001

Tætningsområde 8 - 13,5 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...

Huskeliste

Propper - VST M20

Propper VST M20

Dimensioner : 24,5 x 24,5 x 13,5 mm
Dette: 23142001

Tætningsområde 8 - 13,5 mm

Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...

Huskeliste

Dobbeltmembrandstuds - DMS M20/w

Dobbeltmembrandstuds DMS M20/w

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26012001

Tætningsområde 7 - 13 mm

Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Ventilationsstuds - BST M20/sw

Ventilationsstuds BST M20/sw

Dimensioner : 25,2 x 11,9 x 25,2 mm
Dette: 26202001

sort

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

Huskeliste

Ventilationsstuds - BST M20

Ventilationsstuds BST M20

Dimensioner : 25,22 x 11,9 x 25,2 mm
Dette: 26242001

grå

Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...

Huskeliste

Rørstuds - RST M20

Rørstuds RST M20

Dimensioner : 29 x 26 x 38 mm
Dette: 28842001

til rør med udvendig diameter på 20 mm

Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå

Huskeliste

Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

Dimensioner : 46,6 x 17,8 x 31,5 mm
Dette: 84000401

5-polet - 2,5/4 mm²

Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., U_i=690V

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

Denne artikel er arkiveret!

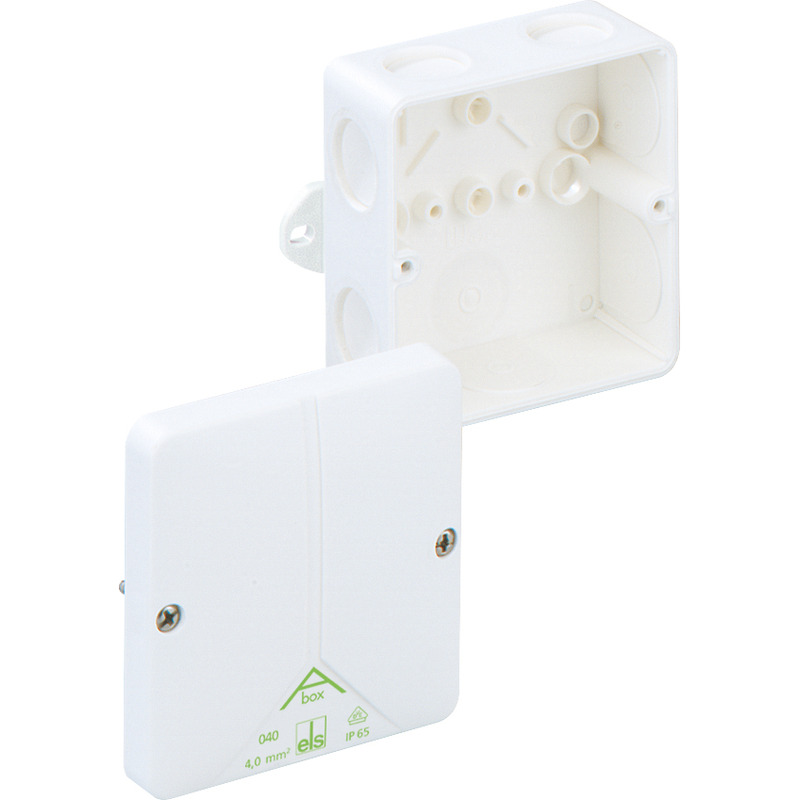

Afgreningskasse - Abox 040 AB-L/w
