Abzweigkasten Abox SL-2,5/4² (80680701) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

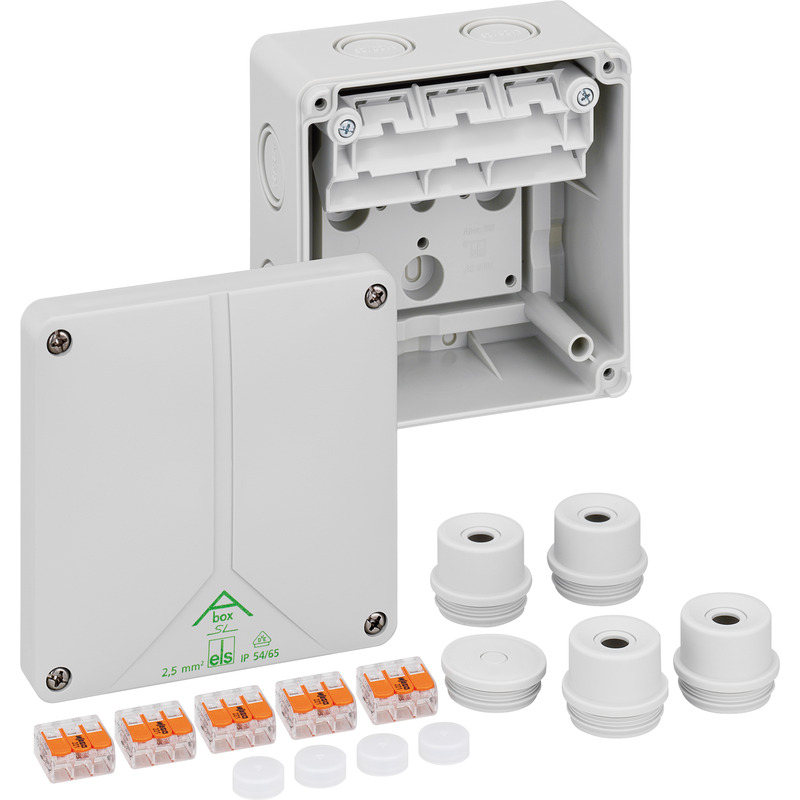

Afgreningskasse

Abox SL-2,5/4²

Dette: 80680701 | Dimensioner: 110 x 110 x 67 mm

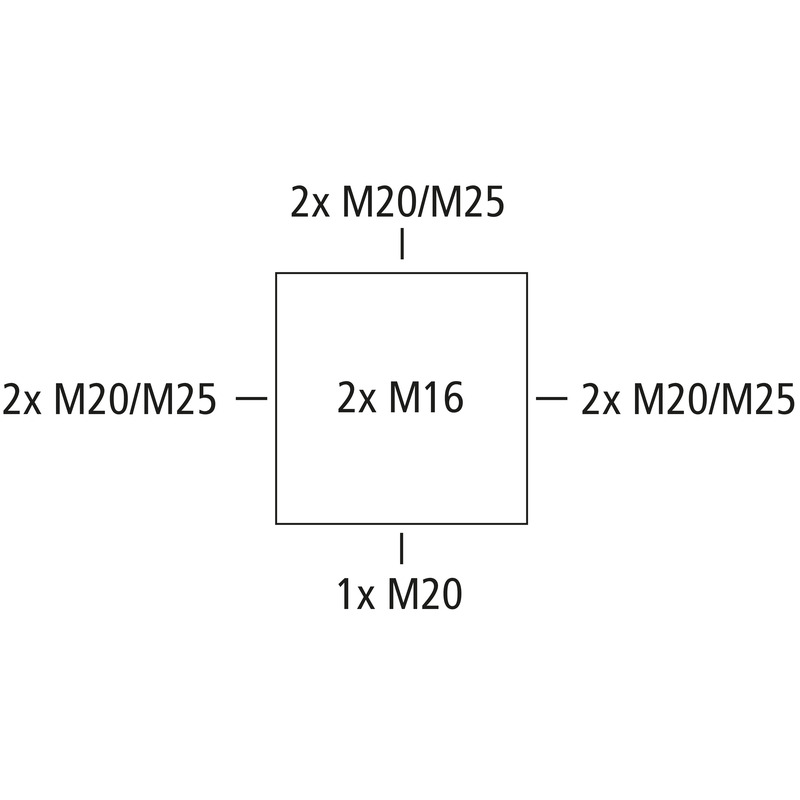

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 4 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25, (2 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indendørs standardinstallationer

grå, med 5 højtliggende, skruefri 3-leder-klemmer Wago 221-413, max nominelt tværsnit iht. DIN EN 60998: 4 mm², ved en strømbelastning på 24 A, klembare tværsnit pr. pol: 3 x 0,2 til 4 mm² stiv og 3 x 0,14 til 4,0 mm² fleksibel

Vedlagt tilbehør:
4 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm, 1 Propper M25

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 110 mm
Længde 110 mm
Højde 67 mm
Vægt 0.222 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902931071
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning pdf (485 KB)
Måltegning dxf (5 MB)
Måltegning dwg (1 MB)
Måltegning jpg (1 MB)

Certifikat

VDE certifikat DE/EN pdf (768 KB)
UKCA Forklaring EN pdf (50 KB)
CE Forklaring DE/EN/FR pdf (63 KB)
