Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt

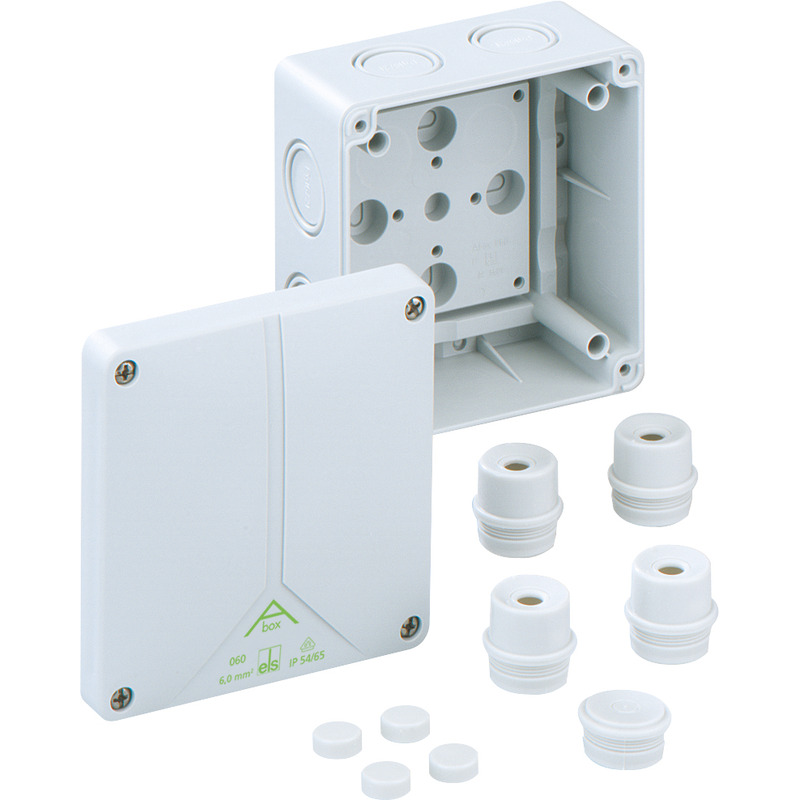

Abox 060-L Abox 060-L

Afgreningskasse

Abox 060-L

Dette: 80690701 | Dimensioner: 110 x 110 x 67 mm

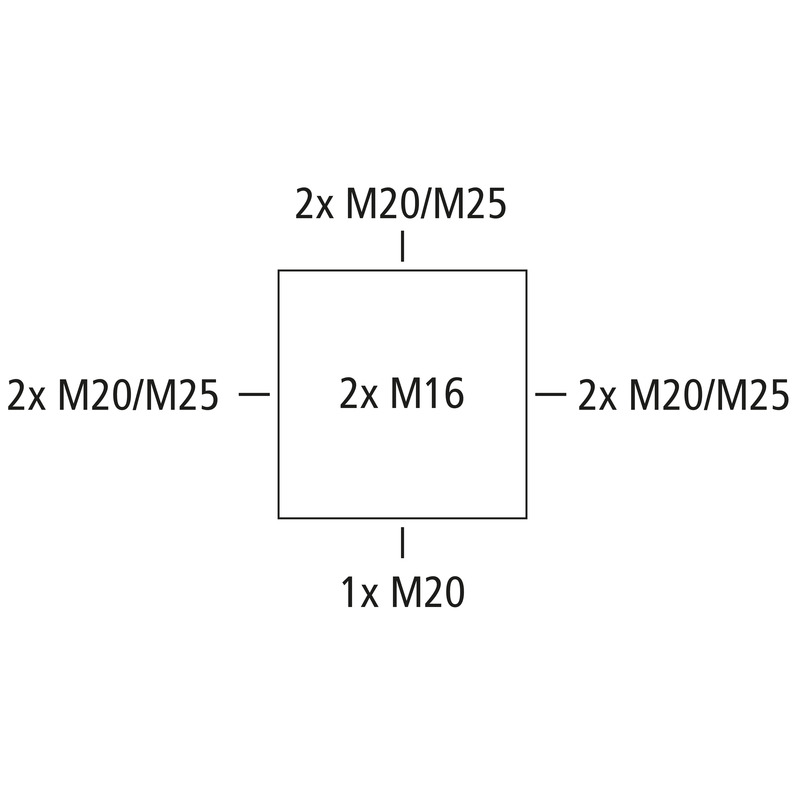

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 6 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25, (2 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, uden klemmer

Vedlagt tilbehør:
4 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm, 1 Propper M25

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 110 mm
Længde 110 mm
Højde 67 mm
Vægt 0.185 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902110193
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (369 KB)
Måltegning dxf (4 MB)
Måltegning dwg (748 KB)
Måltegning jpg (1 MB)

Certifikat

VDE certifikat DE/EN pdf (679 KB)
CE Forklaring DE/EN/FR pdf (220 KB)
CE Forklaring DE/EN/PL pdf (313 KB)
UKCA Forklaring EN pdf (49 KB)

Tilbehør

Kombisæt - KS M20

Kombisæt KS M20

  • Dimensioner : 100 x 40 x 30 mm
  • Dette: 19202001

Gevindlænge 17 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25

Kombisæt KS M25

  • Dimensioner : 36 x 32 x 27 mm
  • Dette: 19202501

Gevindlænge 19 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25-gro

Kombisæt KS M25-gro

  • Dimensioner : 36 x 32 x 22 mm
  • Dette: 19202601

Gevindlænge 22 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Standardskinne - NS 35-81

Standardskinne NS 35-81

  • Dimensioner : 35 x 81,0 x 7,5 mm
  • Dette: 19808101

til TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 og Abox/Abox-i 060,...



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Trinnippel - SNI M20

Trinnippel SNI M20

  • Dimensioner : 25 x 25 x 17 mm
  • Dette: 21642001

Tætningsområde 5 - 16 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M25

Trinnippel SNI M25

  • Dimensioner : 30 x 30 x 19 mm
  • Dette: 21642501

Tætningsområde 5 - 21 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Påbygningsstuds - AST M20

Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M25

Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M20

Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M25

Propper VST M25

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Dette: 23142501

Tætningsområde 9 - 16 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/w

Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/w

Dobbeltmembrandstuds DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26012501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Ventilationsstuds - BST M20/sw

Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Ventilationsstuds - BST M20

Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Rørstuds - RST M20

Rørstuds RST M20

  • Dimensioner : 29 x 26 x 38 mm
  • Dette: 28842001

til rør med udvendig diameter på 20 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Rørstuds - RST M25

Rørstuds RST M25

  • Dimensioner : 36 x 32 x 38 mm
  • Dette: 28842501

til rør med udvendig diameter på 25 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Klemmesten - Abox 060 KLS-6²

Klemmesten Abox 060 KLS-6²

  • Dimensioner : 46,6 x 17,8 x 31,5 mm
  • Dette: 84000601

5-polet - 6 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Huskeliste
Detaljer
Denne artikel er arkiveret!
Plomberingssæt - Abox PST

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt



Huskeliste
Detaljer
Denne artikel er arkiveret!

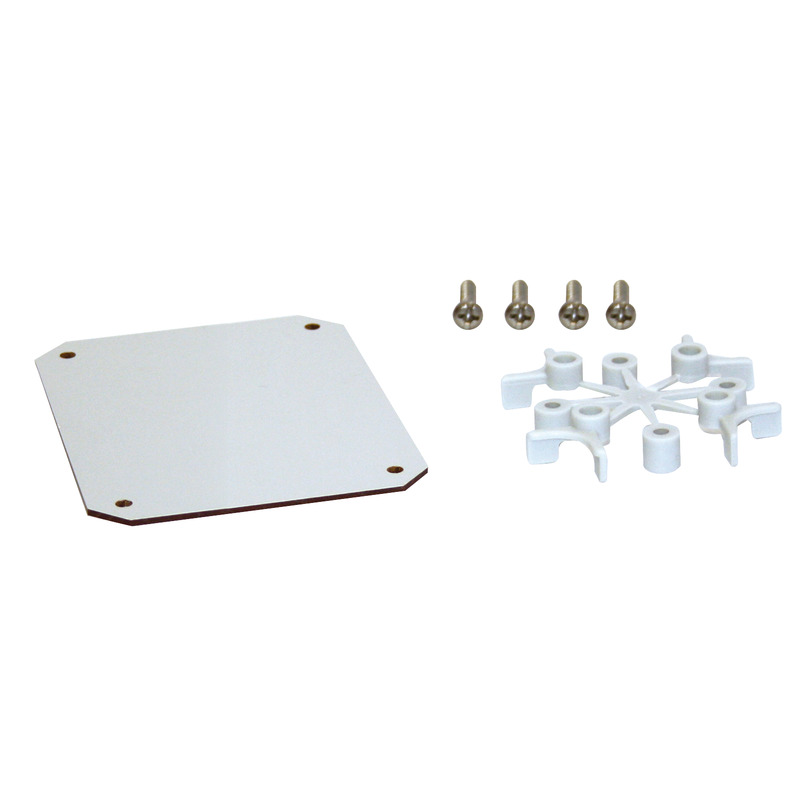

Monteringsplade - Abox 060 MPI
