Afgreningskasse
Dette: 80770701 | Dimensioner: 82 x 82 x 52 mm

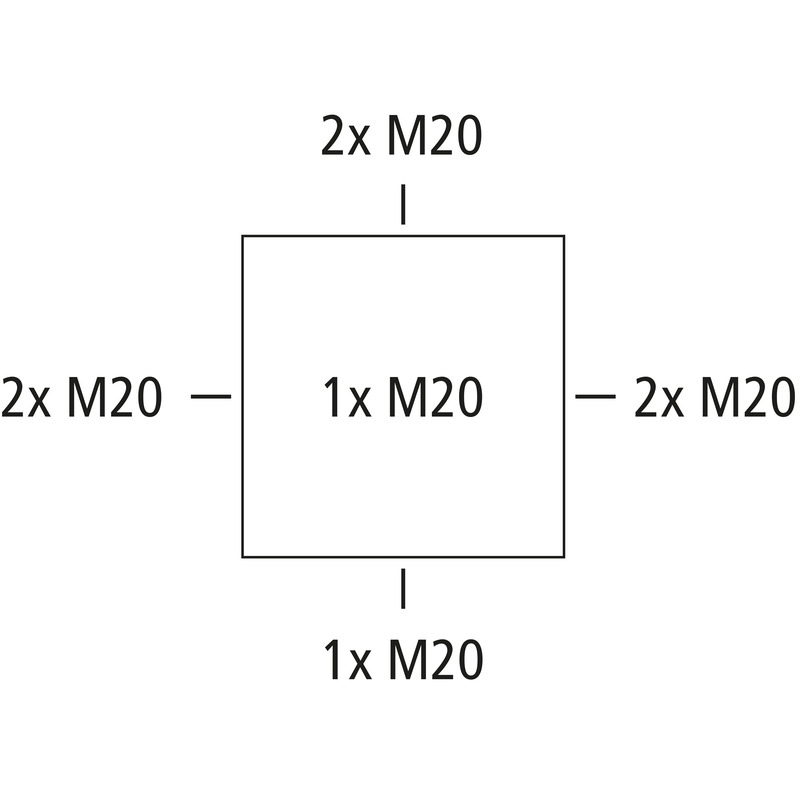

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 2,5 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs
grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse
Vedlagt tilbehør:
4 påbygningsstuds IP54 M20 tætningsområde 8 - 13,5 mm, 1 Propper M20
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 2,5 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP54/IP65 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | rød |
| Bredde | 82 mm |
|---|---|
| Længde | 82 mm |
| Højde | 52 mm |
| Vægt | 0.1094 kg |
| UV-bestandig | nej |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | HB |
| Glødetrådsstyrke iht. EN 60695-2-11 | 650 °C |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK07 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Indendørs område |
| EAN | 4013902559169 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85389099 |
| Materiale underdel | Polystyrol |
|---|---|
| Materiale overdel | Polystyrol |
| Materiale tætning | Termoplastisk elastomer |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...
Plomberingssæt
| CAD-data | Download 3D-CAD-data |
|---|
