Abzweigkasten Abox SLK-2,5² (80780701) Abox (indtil 2024): Spelsberg
Denne artikel er arkiveret!

Afgreningskasse

Abox SLK-2,5²

Dette: 80780701 | Dimensioner: 82 x 82 x 52 mm

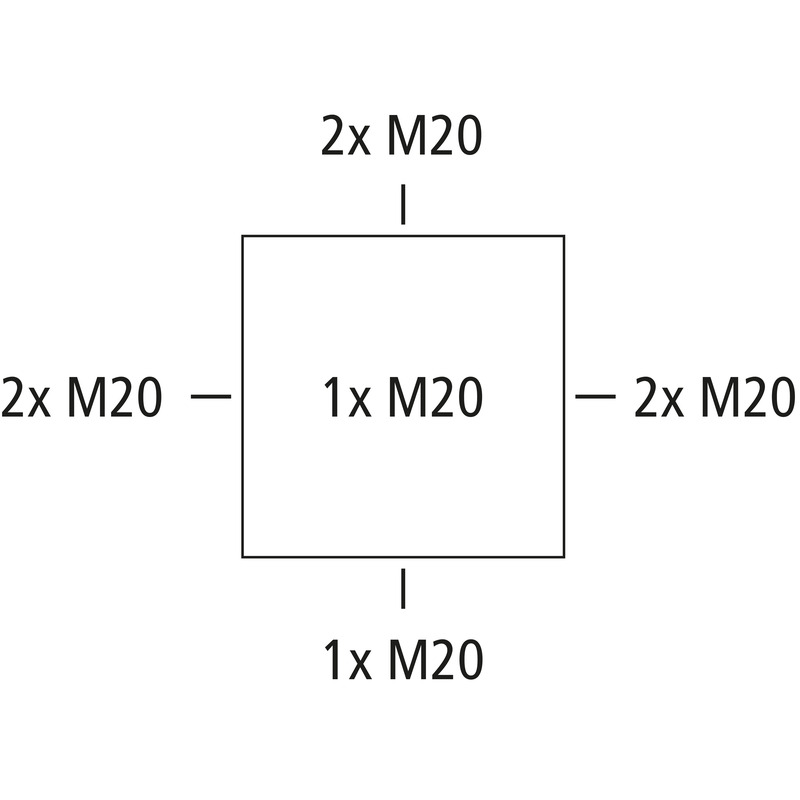

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 2,5 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indendørs standardinstallationer

grå, In=24 Amp., med 3 styk bundfikserede, skruefri 3-leder-klemmer Wago 221-413 - 2,5 mm², klembart tværsnit pr. pol: 3 x 0,2 til 2,5 mm² stiv Cu og 3 x 0,14 til 2,5 mm² fleksibel Cu

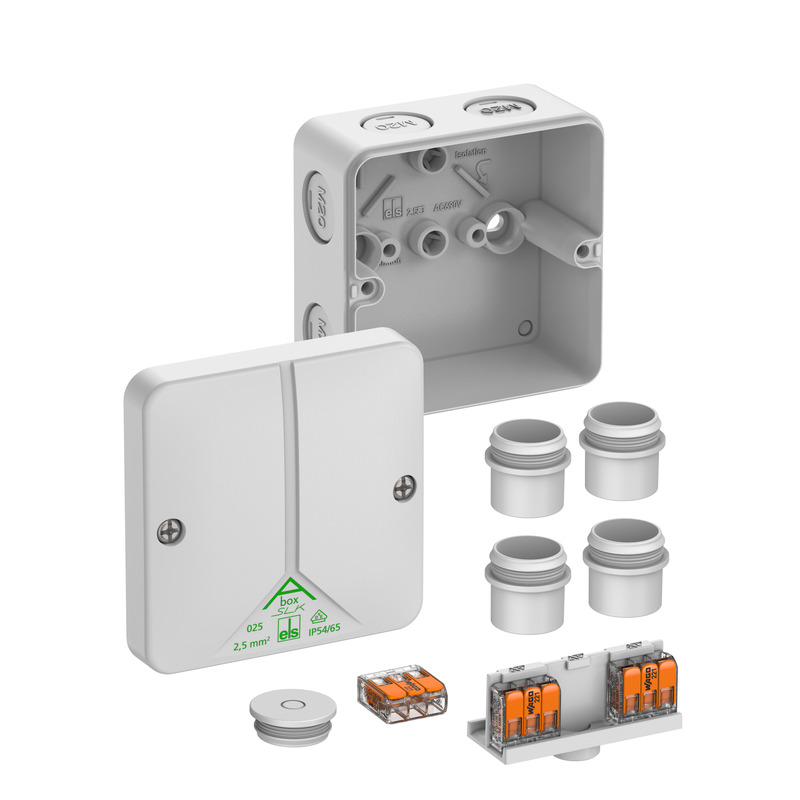

Vedlagt tilbehør:
4 membrannippler IP54 M20 tætningsområde 8 - 13,5 mm, 1 blindprop M20

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 82 mm
Længde 82 mm
Højde 52 mm
Vægt 0.11 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902668984
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning dwg (861 KB)
Måltegning dxf (4 MB)
Måltegning pdf (380 KB)
Måltegning jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (63 KB)
VDE certifikat DE/EN pdf (768 KB)

Tilbehør

Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Denne artikel er arkiveret!

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt
