Abzweigkasten Abox m 025 AB-2,5² (80840701) Abox (indtil 2024): Spelsberg
Dette produkt er forældet. løber ud til 28.02.2025

Afgreningskasse

Abox m 025 AB-2,5²

Dette: 80840701 | Dimensioner: 82 x 82 x 52 mm

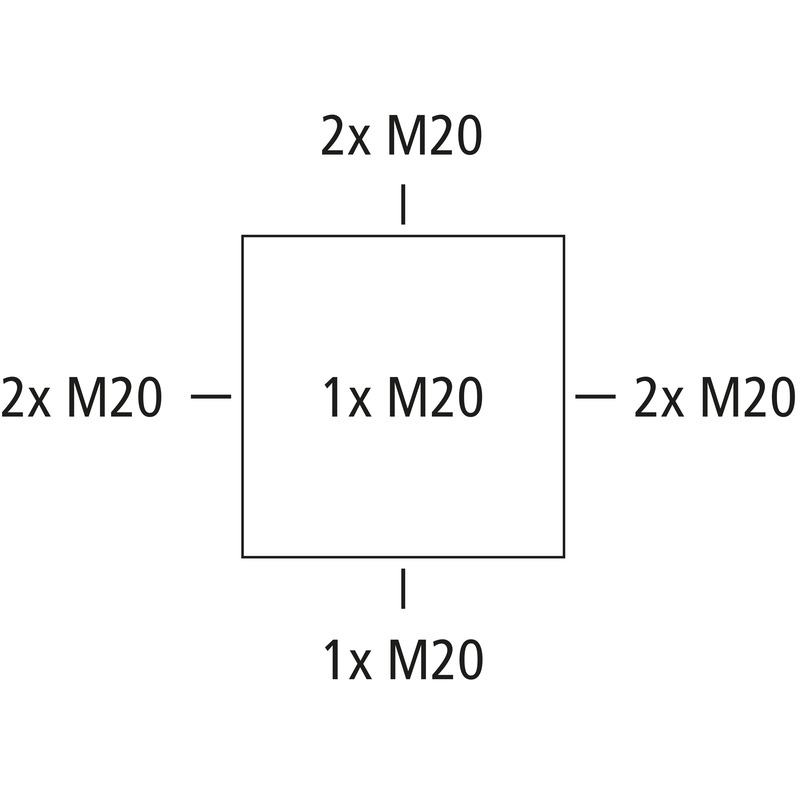

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 2,5 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs

grå, In=24 Amp., med skrueklemme, 5-polet - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Vedlagt tilbehør:
4 påbygningsstuds IP54 M20 tætningsområde 8 - 13,5 mm, 1 Propper M20

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 82 mm
Længde 82 mm
Højde 52 mm
Vægt 0.1158 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902402694
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning pdf (365 KB)
Måltegning dxf (4 MB)
Måltegning dwg (801 KB)
Måltegning jpg (1 MB)
Måltegning dwg (861 KB)
Måltegning dxf (4 MB)
Måltegning pdf (380 KB)
Måltegning jpg (1 MB)

Certifikat

UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/PL pdf (313 KB)
VDE certifikat DE/EN pdf (679 KB)
CE Forklaring DE/EN/FR pdf (220 KB)

Tilbehør

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 46,6 x 17,8 x 31,5 mm
  • Dette: 84000401

5-polet - 2,5/4 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Denne artikel er arkiveret!

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt
