Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt

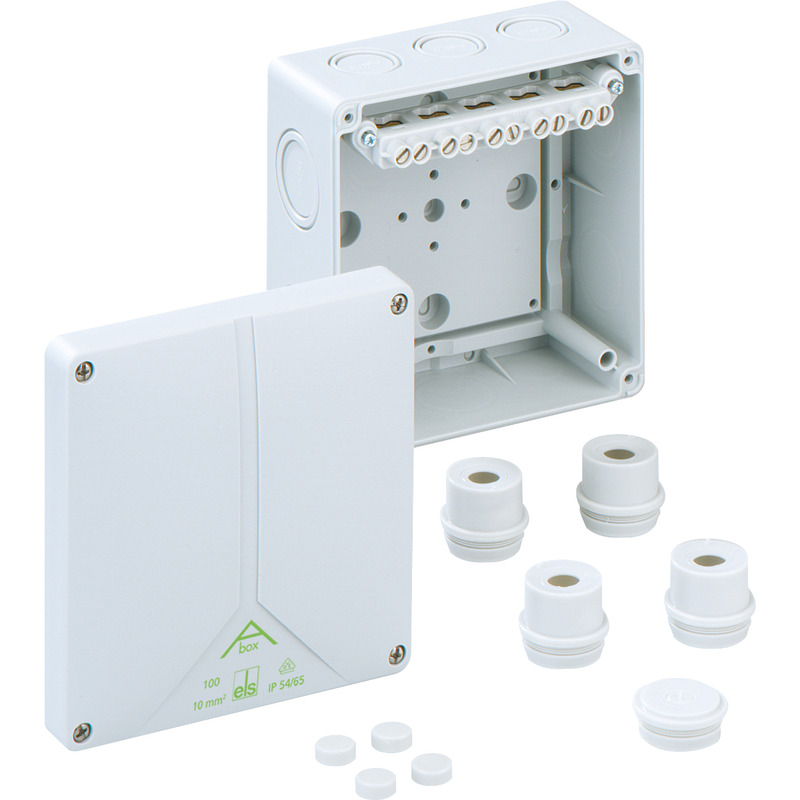

Abox 100-10² Abox 100-10²

Afgreningskasse

Abox 100-10²

Dette: 81041001 | Dimensioner: 140 x 140 x 79 mm

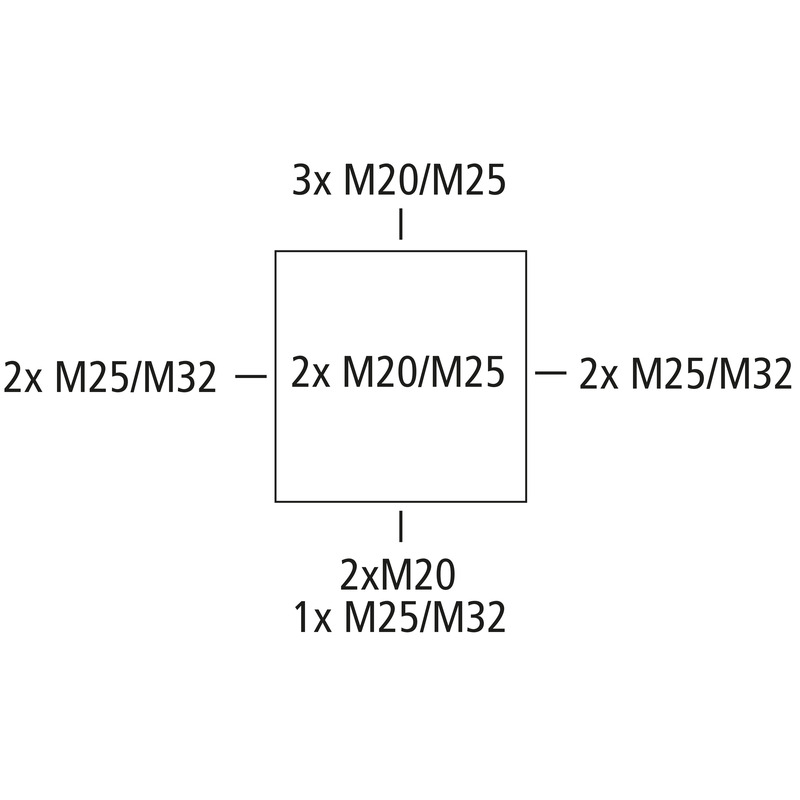

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 10 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, med højtliggende skrueklemme, 5-polet - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Vedlagt tilbehør:
4 påbygningsstuds IP54 M32 tætningsområde 13 - 23 mm, 1 Propper M32

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 10 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 140 mm
Længde 140 mm
Højde 79 mm
Vægt 0.3556 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902110162
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (439 KB)
Måltegning dxf (4 MB)
Måltegning dwg (875 KB)
Måltegning jpg (2 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (220 KB)
UKCA Forklaring EN pdf (49 KB)
VDE certifikat DE/EN pdf (679 KB)
CE Forklaring DE/EN/PL pdf (313 KB)
