Abox SL-6²

Abox SL-6²

Afgreningskasse

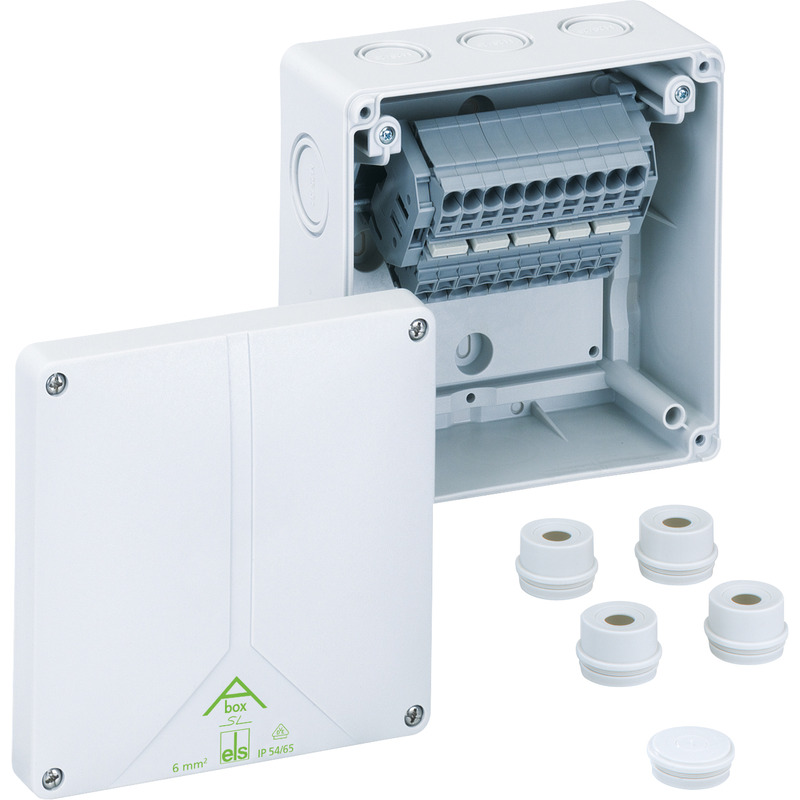

Abox SL-6²

Dette: 81081001 | Dimensioner: 140 x 140 x 79 mm

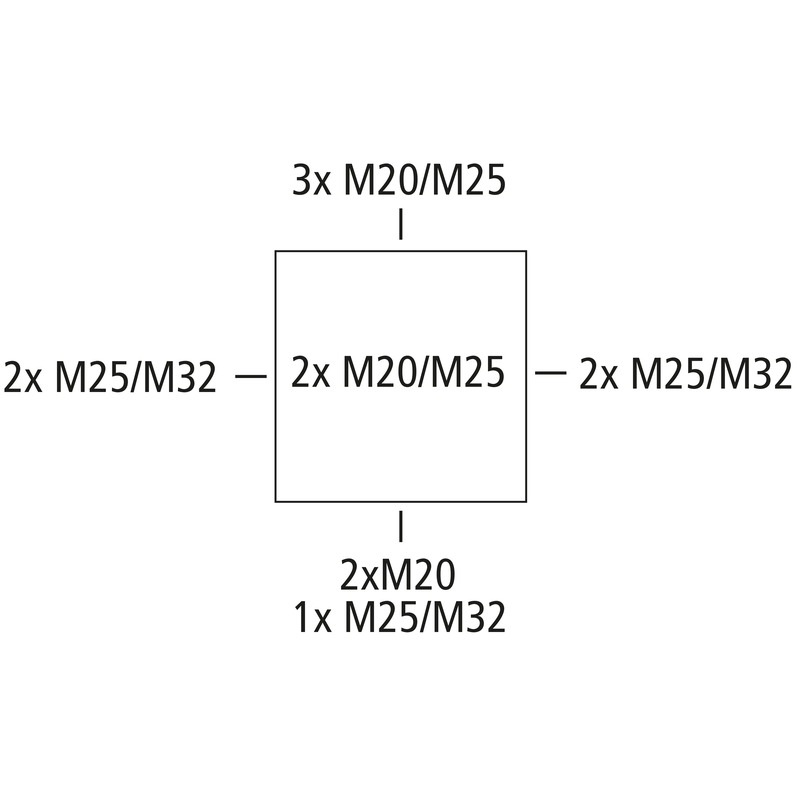

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 6 mm², U_i=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indendørs standardinstallationer

grå, med højtliggende skruefri klemme Wago 2006-1201, 5-polet, max nominelt tværsnit iht. DIN EN 60998: 6 mm², ved en strømbelastning på 41 A, klembare tværsnit pr. pol: 4 x 0,5 til 10 mm² stiv og fleksibel

Vedlagt tilbehør:
4 påbygningsstuds IP54 M32 tætningsområde 13 - 23 mm, 1 Propper M32

Til industrielt produkt https://www.spelsberg.dk/p/49081001/

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
maks. ledningstværsnit	6 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP54/IP65
UL Type Rating	ingen angivelse

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	140 mm
Længde	140 mm
Højde	79 mm
Vægt	0.4392 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	650 °C

mekaniske egenskaber

Fastgørelsestypr	Væg/loftsmontering
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1 Nm
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	40 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Indendørs område

Sales Information

EAN	4013902931088
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polystyrol
Materiale overdel	Polystyrol
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning	dwg (1 MB)
Måltegning	jpg (1 MB)
Måltegning	pdf (508 KB)
Måltegning	dxf (5 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (63 KB)
VDE certifikat DE/EN	pdf (768 KB)
UKCA Forklaring EN	pdf (50 KB)
