Afgreningskasse
Dette: 81190701 | Dimensioner: 94 x 94 x 57 mm

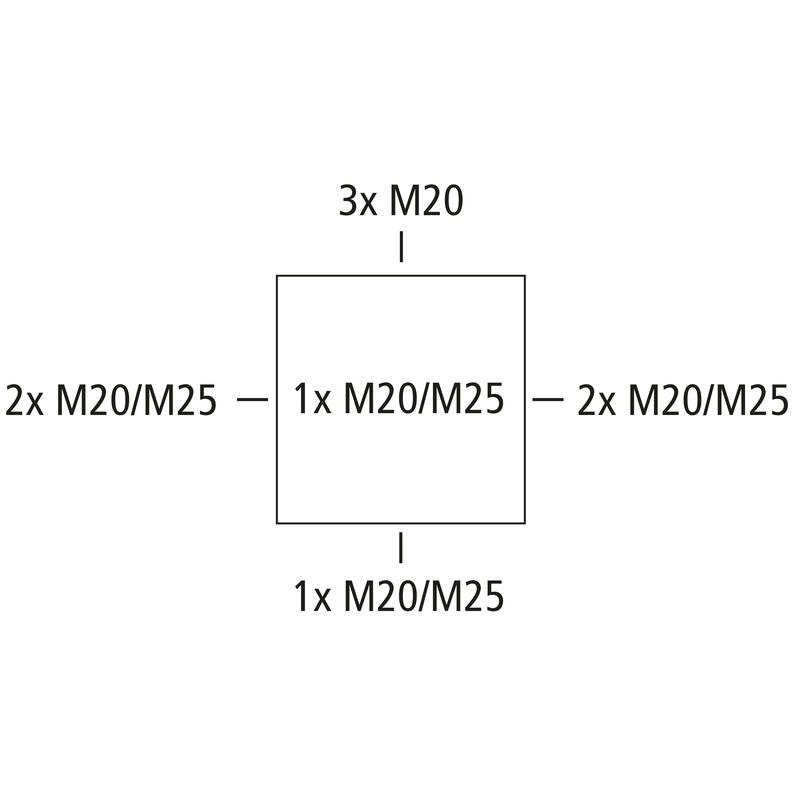

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs
grå, uden klemmer
Vedlagt tilbehør:
3 påbygningsstuds IP54 M20 tætningsområde 8-13,5 mm, 3 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm
| Dimensioneringsisolationsspænding AC | 690 V |
|---|---|
| maks. ledningstværsnit | 4 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP54/IP65 |
| UL Type Rating | ingen angivelse |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 94 mm |
|---|---|
| Længde | 94 mm |
| Højde | 57 mm |
| Vægt | 0.0944 kg |
| UV-bestandig | nej |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | HB |
| Glødetrådsstyrke iht. EN 60695-2-11 | 650 °C |
| Fastgørelsestypr | Væg/loftsmontering |
|---|---|
| Slagstyrke | IK07 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1 Nm |
| Fastgørelse | Indvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 40 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Indendørs område |
| EAN | 4013902402410 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85389099 |
| Materiale underdel | Polystyrol |
|---|---|
| Materiale overdel | Polystyrol |
| Materiale tætning | Termoplastisk elastomer |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Plomberingssæt
