Abzweigkasten Abox m 040 AB SB-L (81270701) Abox (indtil 2024): Spelsberg
Dette produkt er forældet. løber ud til 28.02.2025

Afgreningskasse

Abox m 040 AB SB-L

Dette: 81270701 | Dimensioner: 94 x 94 x 57 mm

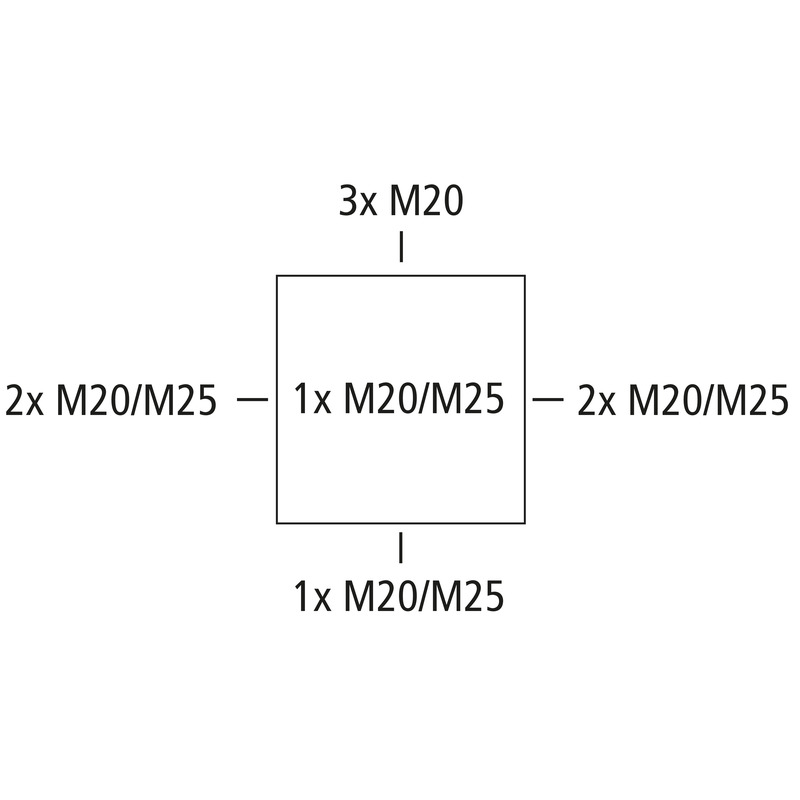

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 4 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25, (1 På bagsiden, 8 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs

grå, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse

Vedlagt tilbehør:
3 påbygningsstuds IP54 M20 tætningsområde 8-13,5 mm, 3 påbygningsstuds IP54 M25 tætningsområde 9 - 18,5 mm

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel rød

Mål

Bredde 94 mm
Længde 94 mm
Højde 57 mm
Vægt 0.1403 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902606542
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning pdf (436 KB)
Måltegning dxf (5 MB)
Måltegning dwg (971 KB)
Måltegning jpg (1 MB)

Tilbehør

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26012501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 46,6 x 17,8 x 31,5 mm
  • Dette: 84000401

5-polet - 2,5/4 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Denne artikel er arkiveret!

Plomberingssæt Abox PST

  • Dimensioner : 10 x 25 x 12,5 mm
  • Dette: 89001001

Til forgreningsdåser Abox 025 til 100,, (medfølger som standard fra og...



Plomberingssæt
