Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt

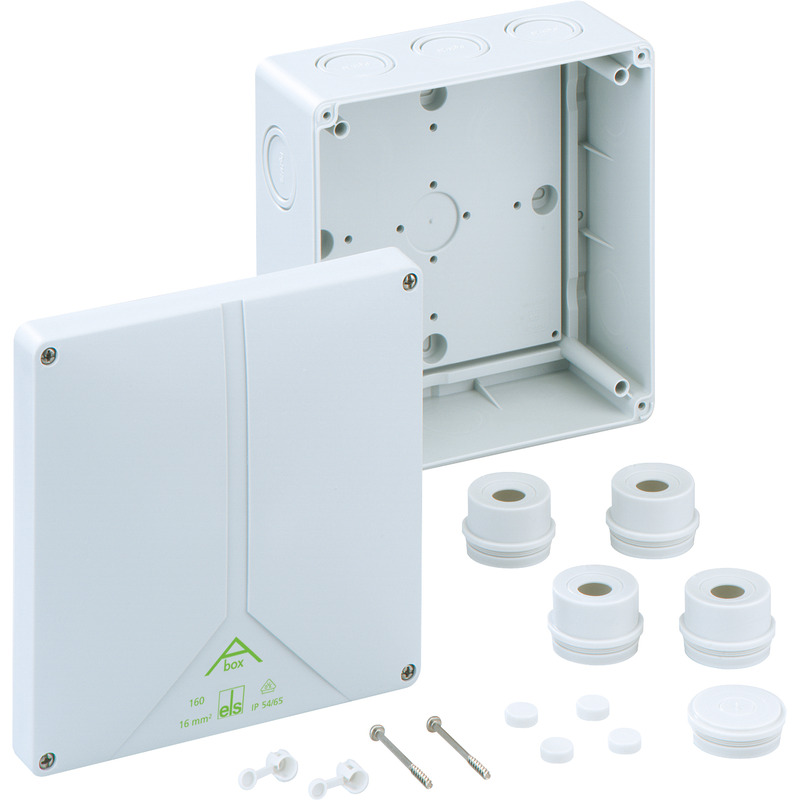

Abox 160-L Abox 160-L

Afgreningskasse

Abox 160-L

Dette: 81691001 | Dimensioner: 180 x 180 x 91 mm

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, uden klemmer

Vedlagt tilbehør:
4 påbygningsstuds IP54 M40 tætningsområde 17 - 30 mm, 1 Propper M40, 1 plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 180 mm
Længde 180 mm
Højde 91 mm
Vægt 0.4538 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902110216
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (417 KB)
Måltegning dxf (4 MB)
Måltegning dwg (883 KB)
Måltegning jpg (1 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (220 KB)
CE Forklaring DE/EN/PL pdf (313 KB)
VDE certifikat DE/EN pdf (679 KB)
UKCA Forklaring EN pdf (49 KB)

Tilbehør

Kombisæt - KS M20

Kombisæt KS M20

  • Dimensioner : 100 x 40 x 30 mm
  • Dette: 19202001

Gevindlænge 17 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25

Kombisæt KS M25

  • Dimensioner : 36 x 32 x 27 mm
  • Dette: 19202501

Gevindlænge 19 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25-gro

Kombisæt KS M25-gro

  • Dimensioner : 36 x 32 x 22 mm
  • Dette: 19202601

Gevindlænge 22 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M32

Kombisæt KS M32

  • Dimensioner : 100 x 50 x 30 mm
  • Dette: 19203201

Gevindlænge 20 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombistuds - KST M25-17

Kombistuds KST M25-17

  • Dimensioner : 29,5 x 29,5 x 17 mm
  • Dette: 19302501

Længde 17 mm, til vertikal samling af AK/AKi 03 - 12 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M25-33

Kombistuds KST M25-33

  • Dimensioner : 29,5 x 29,5 x 33 mm
  • Dette: 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M32

Kombistuds KST M32

  • Dimensioner : 36,5 x 36,5 x 24,5 mm
  • Dette: 19303201

Længde 25 mm, til vertikal og horisontal samling af AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Trinnippel - SNI M20

Trinnippel SNI M20

  • Dimensioner : 25 x 25 x 17 mm
  • Dette: 21642001

Tætningsområde 5 - 16 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M25

Trinnippel SNI M25

  • Dimensioner : 30 x 30 x 19 mm
  • Dette: 21642501

Tætningsområde 5 - 21 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M32

Trinnippel SNI M32

  • Dimensioner : 37 x 37 x 20 mm
  • Dette: 21643201

Tætningsområde 13 - 26,5 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M40

Trinnippel SNI M40

  • Dimensioner : 45 x 45 x 24 mm
  • Dette: 21644001

Tætningsområde 14 - 54 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Påbygningsstuds - AST M25

Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M32

Påbygningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Dette: 23043201

Tætningsområde 13 - 23 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M40

Påbygningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Dette: 23044001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M20

Propper VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Dette: 23142001

Tætningsområde 8 - 13,5 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M25

Propper VST M25

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Dette: 23142501

Tætningsområde 9 - 16 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M32

Propper VST M32

  • Dimensioner : 36,5 x 36,5 x 14,1 mm
  • Dette: 23143201

Tætningsområde 13 - 23 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Propper - VST M40

Propper VST M40

  • Dimensioner : 44,5 x 44,5 x 14,6 mm
  • Dette: 23144001

Tætningsområde 17 - 30 mm



Lukkeprop, IP55, med lukket tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/w

Dobbeltmembrandstuds DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26012001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25/w

Dobbeltmembrandstuds DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26012501

Tætningsområde 9 - 17 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32

Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M40

Dobbeltmembrandstuds DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Dette: 26044001

Tætningsområde 17 - 28 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Ventilationsstuds - BST M20/sw

Ventilationsstuds BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Dette: 26202001

sort



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Ventilationsstuds - BST M20

Ventilationsstuds BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Dette: 26242001

grå



Ventilationsprop IP44 med labyrinttætning til forebyggelse af kondensvand i kabinetter, flow 100...



Huskeliste
Detaljer
Rørstuds - RST M20

Rørstuds RST M20

  • Dimensioner : 29 x 26 x 38 mm
  • Dette: 28842001

til rør med udvendig diameter på 20 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Rørstuds - RST M25

Rørstuds RST M25

  • Dimensioner : 36 x 32 x 38 mm
  • Dette: 28842501

til rør med udvendig diameter på 25 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Rørstuds - RST M32

Rørstuds RST M32

  • Dimensioner : 46 x 41 x 40 mm
  • Dette: 28843201

til rør med udvendig diameter på 32 mm



Rørstuds til optagelse af glatte rør, med kontramøtrik, polystyrol, grå



Huskeliste
Detaljer
Klemmesten - Abox 160 KLS-16²

Klemmesten Abox 160 KLS-16²

  • Dimensioner : 170 x 120 x 20 mm
  • Dette: 84001601

5-polet - 16 mm²



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613)., Ui=690V



Huskeliste
Detaljer
Denne artikel er arkiveret!
Standardskinne - NS35-144/2

Standardskinne NS35-144/2

  • Dimensioner : 35 x 144 x 15 mm
  • Dette: 89401601

til Abox/Abox-i 160 og Abox/Abox-i 250, længde 144 mm



DIN skinner iht. DIN EN 50 022-35 x 7,5 mm, inkl. skruer



Huskeliste
Detaljer
Denne artikel er arkiveret!
Monteringsplade - Abox 160 MPI

Monteringsplade Abox 160 MPI

  • Dimensioner : 149 x 149 x 2,5 mm
  • Dette: 89501601

til Abox/Abox-i 160



Monteringsplade af melaninbelagt isoleringsmateriale, tykkelse 2,5 mm, grå, inkl. fastgørelsesskruer



Huskeliste
Detaljer
