Abzweigkasten Abox 350-35² (83541001) Abox (indtil 2024): Spelsberg
  • Produkter
  • sider
  • Nyheder
Yderligere resultater i produktsøgeren
Gå til presseområdet
Dette produkt er forældet. løber ud til 28.02.2025
Til det efterfølgende produkt

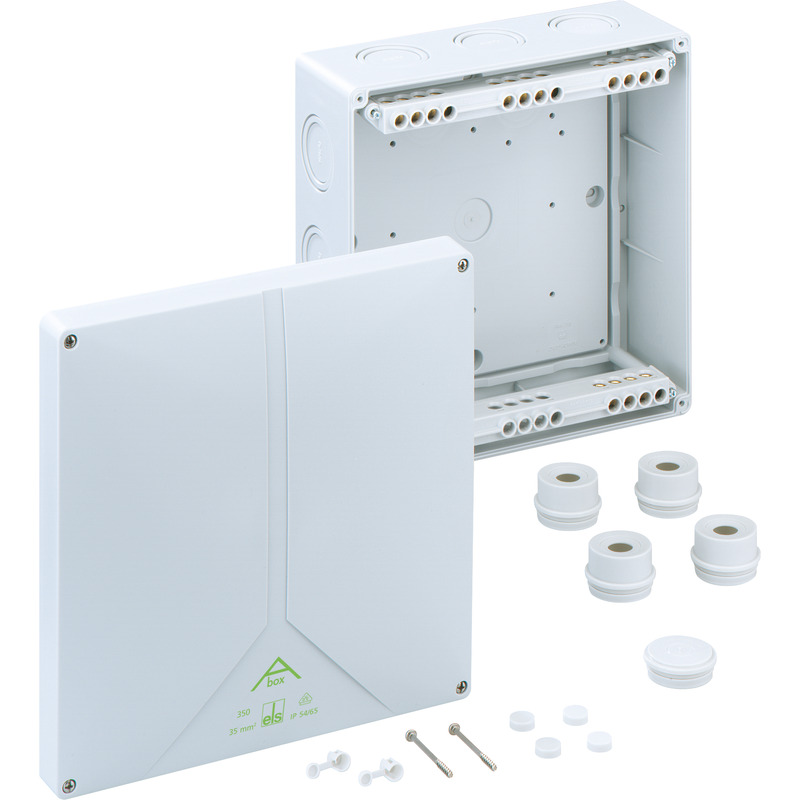

Abox 350-35² Abox 350-35²

Afgreningskasse

Abox 350-35²

Dette: 83541001 | Dimensioner: 250 x 250 x 115 mm

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 35 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M25/M32/M40/M50, (2 På bagsiden, 12 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs

grå, med højtliggende skrueklemme, 5-polet - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Vedlagt tilbehør:
4 påbygningsstuds IP54 M40 tætningsområde 17 - 30 mm, 1 Propper M40, 1 plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 35 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 250 mm
Længde 250 mm
Højde 115 mm
Vægt 1.1804 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902110186
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN/FR/ES pdf (1 MB)

Målblad

Måltegning pdf (533 KB)
Måltegning dxf (5 MB)
Måltegning dwg (946 KB)
Måltegning jpg (1 MB)

Certifikat

UKCA Forklaring EN pdf (49 KB)
CE Forklaring DE/EN/FR pdf (220 KB)
CE Forklaring DE/EN/PL pdf (313 KB)
VDE certifikat DE/EN pdf (679 KB)

Tilbehør

Kombisæt - KS M20

Kombisæt KS M20

  • Dimensioner : 100 x 40 x 30 mm
  • Dette: 19202001

Gevindlænge 17 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25

Kombisæt KS M25

  • Dimensioner : 36 x 32 x 27 mm
  • Dette: 19202501

Gevindlænge 19 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M25-gro

Kombisæt KS M25-gro

  • Dimensioner : 36 x 32 x 22 mm
  • Dette: 19202601

Gevindlænge 22 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombisæt - KS M32

Kombisæt KS M32

  • Dimensioner : 100 x 50 x 30 mm
  • Dette: 19203201

Gevindlænge 20 mm



Kombisæt til forbindelse af kabinetter med metriske indføringer, polystyrol, gråt, komplet med...



Huskeliste
Detaljer
Kombistuds - KST M25-17

Kombistuds KST M25-17

  • Dimensioner : 29,5 x 29,5 x 17 mm
  • Dette: 19302501

Længde 17 mm, til vertikal samling af AK/AKi 03 - 12 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M25-33

Kombistuds KST M25-33

  • Dimensioner : 29,5 x 29,5 x 33 mm
  • Dette: 19302601

Længde 33 mm, til vertikal samling af AK 14 - 56, AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Kombistuds - KST M32

Kombistuds KST M32

  • Dimensioner : 36,5 x 36,5 x 24,5 mm
  • Dette: 19303201

Længde 25 mm, til vertikal og horisontal samling af AK/AKi 24 små...



Kombistuds til forbindelse af kabinetter, polyethylen, grå, til vægtykkelse 1,5 - 4,0 mm



Huskeliste
Detaljer
Trinnippel - SNI M20

Trinnippel SNI M20

  • Dimensioner : 25 x 25 x 17 mm
  • Dette: 21642001

Tætningsområde 5 - 16 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M25

Trinnippel SNI M25

  • Dimensioner : 30 x 30 x 19 mm
  • Dette: 21642501

Tætningsområde 5 - 21 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M32

Trinnippel SNI M32

  • Dimensioner : 37 x 37 x 20 mm
  • Dette: 21643201

Tætningsområde 13 - 26,5 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Trinnippel - SNI M40

Trinnippel SNI M40

  • Dimensioner : 45 x 45 x 24 mm
  • Dette: 21644001

Tætningsområde 14 - 54 mm



Trinnippel, IP55, med lukket tætningsmembran, kan skæres i flere trin, termoplastisk elastomer...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Påbygningsstuds - AST M20

Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M25

Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M32

Påbygningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Dette: 23043201

Tætningsområde 13 - 23 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Påbygningsstuds - AST M40

Påbygningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Dette: 23044001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Huskeliste
Detaljer
Denne artikel er arkiveret!

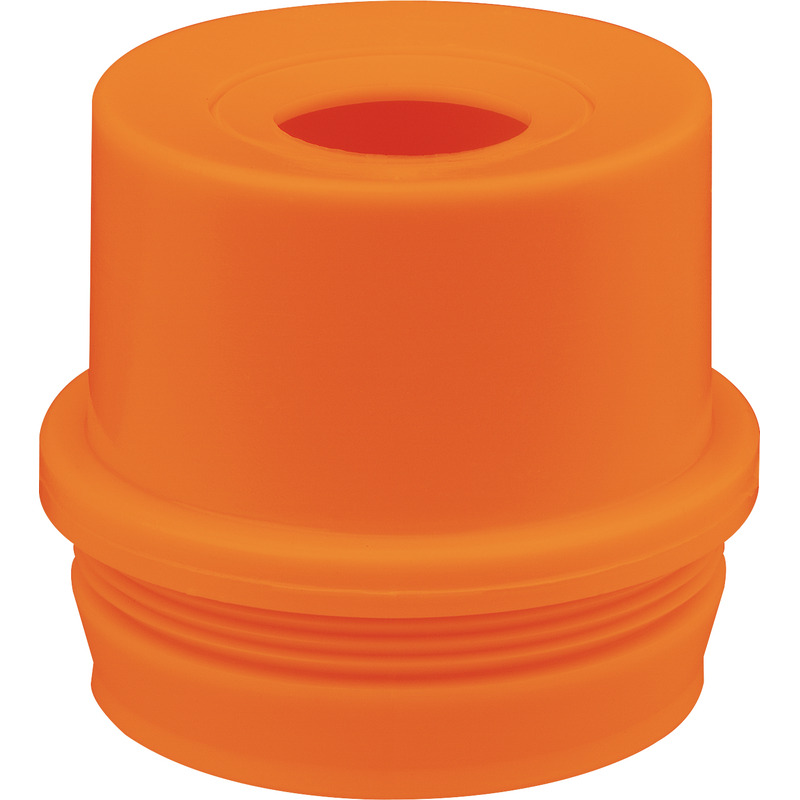

Påbygningsstuds - AST M32/or
