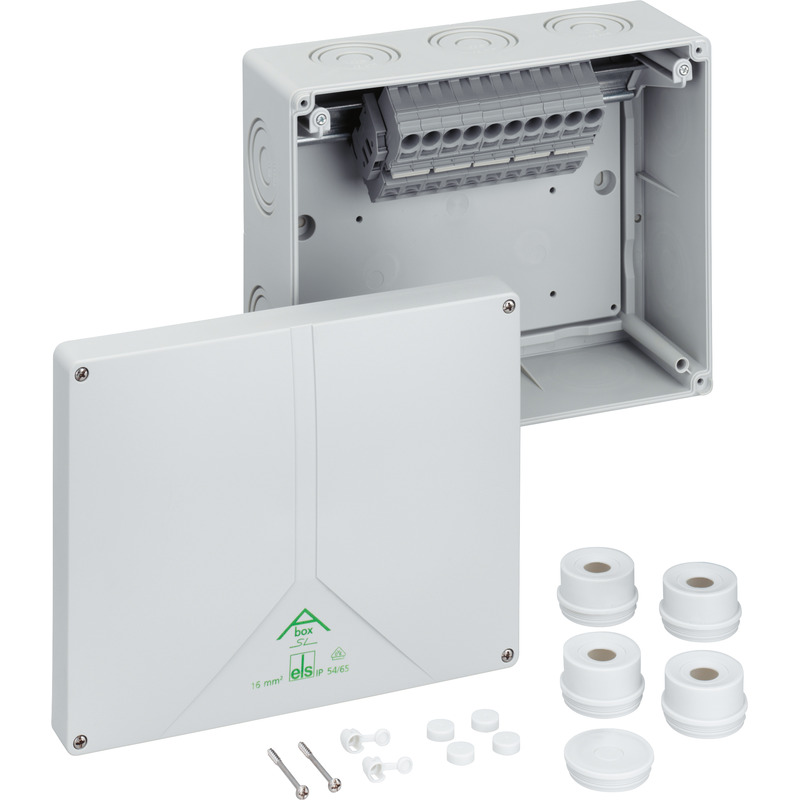

Abox SL-16² Abox SL-16²

Afgreningskasse

Abox SL-16²

Dette: 83581001 | Dimensioner: 250 x 200 x 115 mm

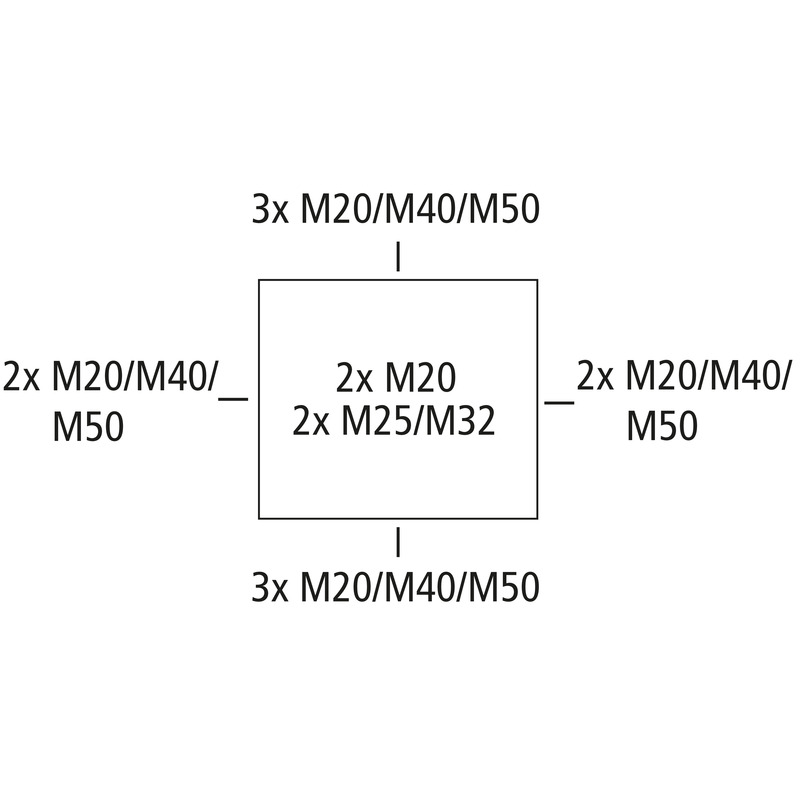

Afgreningskasse, med kapslingsklasse IP54/IP65, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Udslagsmembraner, M20/M25/M32/M40/M50, (4 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til indendørs standardinstallationer

grå, med højtliggende skruefri klemme Wago 2016-1201, 5-polet, max nominelt tværsnit iht. DIN EN 60998: 16 mm², ved en strømbelastning på 76 A, klembare tværsnit pr. pol: 4 x 0,5 til 16 mm², stiv, 4 x 0,5 til 25 mm² fleksibel

Vedlagt tilbehør:
4 påbygningsstuds IP54 M40 tætningsområde 17 - 30 mm, 1 Propper M40, 1 plomberingssæt

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP65
UL Type Rating ingen angivelse

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 250 mm
Længde 200 mm
Højde 115 mm
Vægt 1.087 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 650 °C

mekaniske egenskaber

Fastgørelsestypr Væg/loftsmontering
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1 Nm
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 40 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Indendørs område

Sales Information

EAN 4013902931101
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polystyrol
Materiale overdel Polystyrol
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Download data blad

Download data blad

Målblad

Måltegning pdf (717 KB)
Måltegning dxf (7 MB)
Måltegning dwg (1 MB)
Måltegning jpg (1 MB)

Certifikat

VDE certifikat DE/EN pdf (768 KB)
CE Forklaring DE/EN/FR pdf (63 KB)
UKCA Forklaring EN pdf (50 KB)
