Abzweigkasten Abox HA 250 (48142501) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
nye

Afgreningskasse

Abox HA 250

Dette: 48142501 | Dimensioner: 252 x 202 x 120 mm

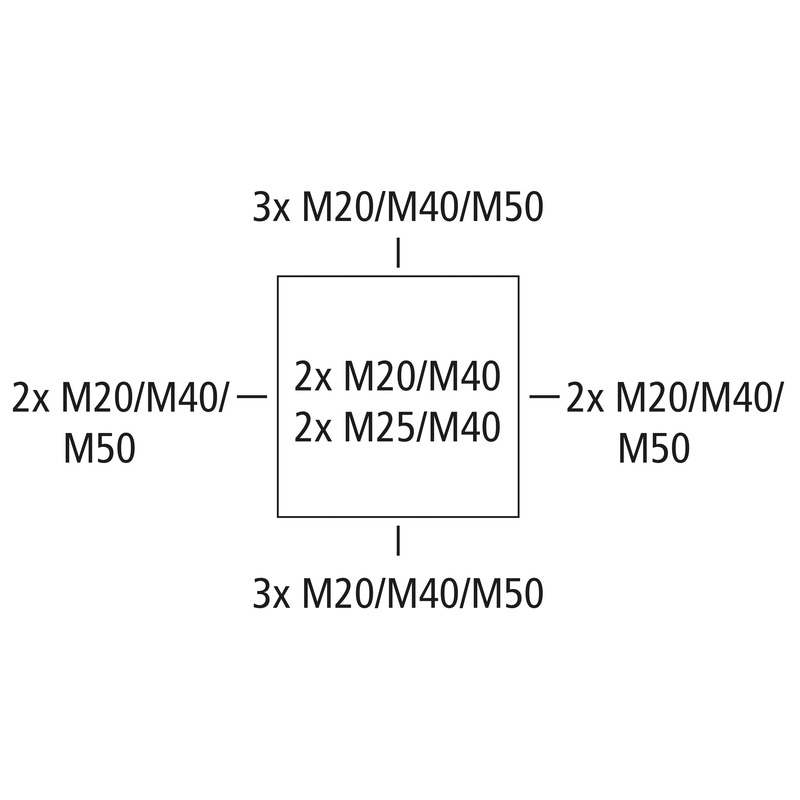

Afgreningskasse, med kapslingsklasse IP54/IP66, Nominelt tværsnit 25 mm², Certificeret iht. DLG (ammoniakresistens), Udslagsmembraner, M20/M25/M40/M50, (4 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, Ui=690 V AC, Hovedledningsafgreningsklemme monteret på standardskinne, 4-polet, klembare tværsnit pr. pol hovedledning: 1,5 - 25 mm² stiv (Cu/Al) og flertrådet (Cu), 1,5 -16 mm² fintrådet med lederslutmuffe (Cu). Klembare tværsnit pr. på afgreningsledning 1,5 - 16 mm² stiv (Cu/Al) og flertrådet (Cu), 1,5 -10 mm² fintrådet med lederslutmuffe (Cu). Nominel strøm iht. EN 60947-7: 130 A (Cu) og 100 A (Al)

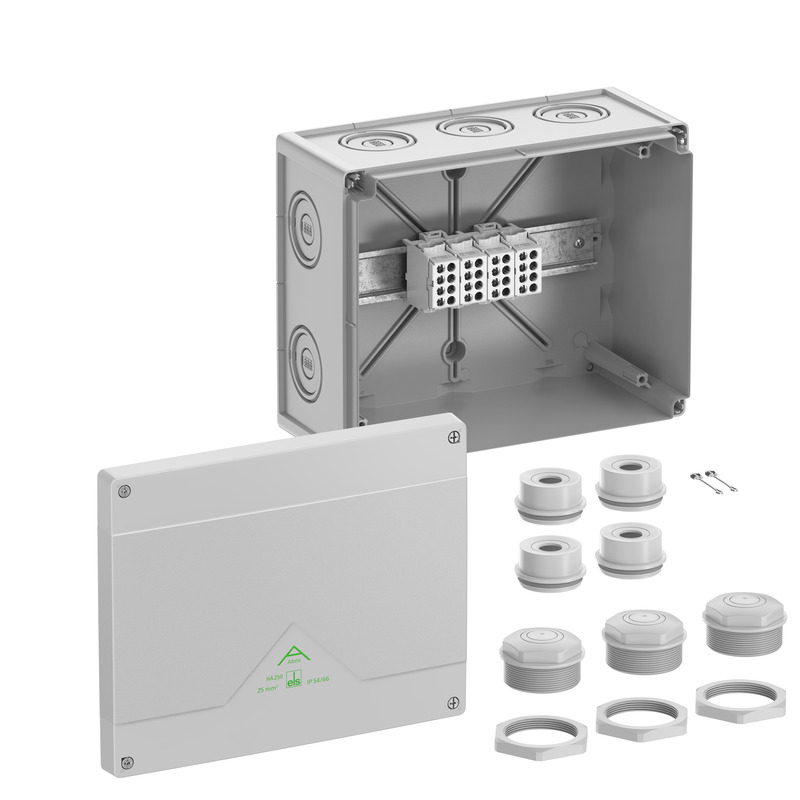

Vedlagt tilbehør:
4 påbygningsstudser IP55 M40 tætningsområde 17 - 30 mm, 3 vridepropper IP54 M50 tætningsområde 22 - 35 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
maks. ledningstværsnit 25 mm²
Beskyttelsesklasse II
Kapslingsklasse IP54/IP66
Klemmetype Skrueklemme
Antal poler 4

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 252 mm
Længde 202 mm
Højde 120 mm
Indv. længde 186 mm
Indv. bredde 236 mm
Indv. højde 99 mm
Vægt 1.3578 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902663033
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (6 MB)
Måltegning dxf (36 MB)
Måltegning dwg (7 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)

Tilbehør

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Påbygningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Dette: 23042501

Tætningsområde 9 - 18,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Påbygningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Dette: 23043201

Tætningsområde 13 - 23 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Påbygningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Dette: 23044001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



nye Mast-/rørmonteringssæt - MABF 150-2

Mast-/rørmonteringssæt MABF 150-2

  • Dimensioner : 43 x 150 x 15 mm
  • Dette: 89603101

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 250 (højkant),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



nye Mast-/rørmonteringssæt - MABF 215-1

Mast-/rørmonteringssæt MABF 215-1

  • Dimensioner : 47 x 215 x 15 mm
  • Dette: 89604001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 250 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...
