Afgreningskasse

Abox 025 AB-L/sw

Dette: 80200101 | Dimensioner: 87 x 87 x 52 mm

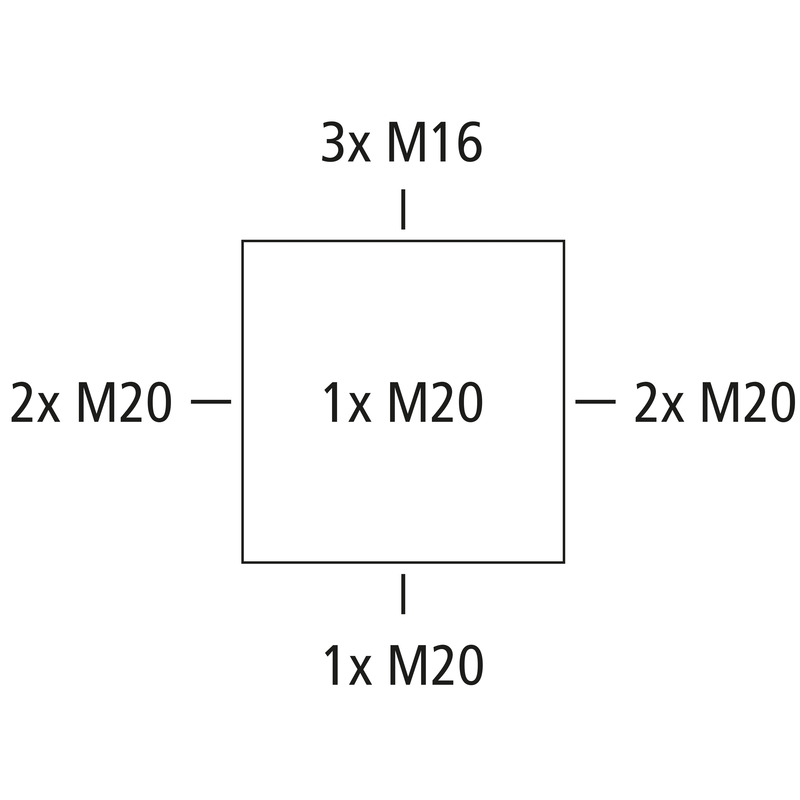

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M16/M20, Tætningsområde 4 - 16 mm, (1 På bagsiden, 8 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

sort, U_i=1000 V AC, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1000 V
maks. ledningstværsnit	2,5 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
Klemmetype	uden

Farver

Farve underdel	sort
Farve overdel	sort

Mål

Bredde	87 mm
Længde	87 mm
Højde	52 mm
Indv. længde	75 mm
Indv. bredde	75 mm
Indv. højde	37 mm
Vægt	0.099 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	750 °C

mekaniske egenskaber

til tætningsområde min.	4 mm
til tætningsområde maks.	16 mm
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	55 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902663392
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale indføring	Termoplastisk elastomer
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN	pdf (5 MB)
Monteringsvejledning FR/ES	pdf (5 MB)

Målblad

Måltegning	pdf (4 MB)
Måltegning	dwg (5 MB)
Måltegning	dxf (23 MB)

Certifikat

VDE certifikat DE/EN	pdf (397 KB)
UKCA Forklaring EN	pdf (167 KB)
CE Forklaring DE/EN/FR	pdf (139 KB)
DLG Godkendelse DE	pdf (1 MB)
CE Forklaring DE/EN/PL	pdf (141 KB)

Tilbehør

Kabelforskruning KVR M20-MGM/sw

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
