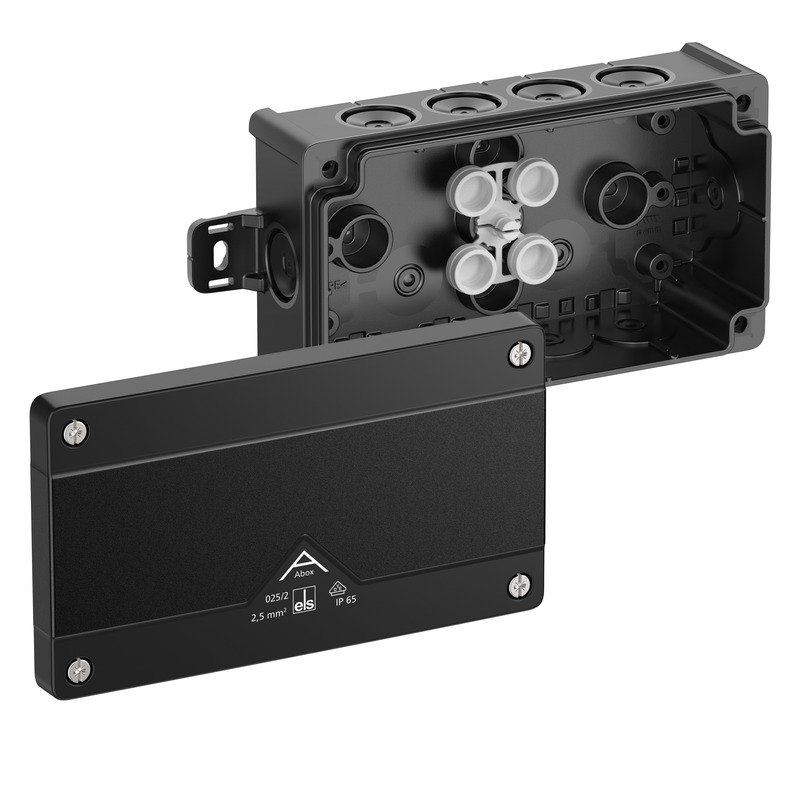

Afgreningskasse
Dette: 80200301 | Dimensioner: 152 x 87 x 52 mm

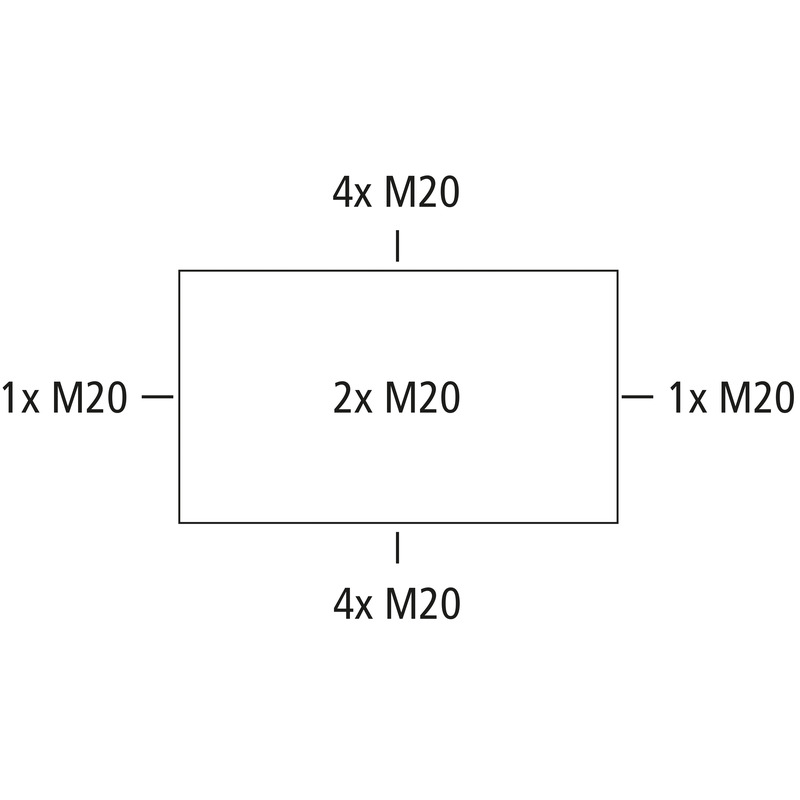

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20, Tætningsområde 4 - 16 mm, (2 På bagsiden, 10 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område
sort, Ui=1000 V AC, uden klemmer
| Dimensioneringsisolationsspænding AC | 1000 V |
|---|---|
| Dimensioneringsisolationsspænding DC | 1000 V |
| maks. ledningstværsnit | 2,5 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP66 |
| Klemmetype | uden |
| Farve underdel | sort |
|---|---|
| Farve overdel | sort |
| Bredde | 152 mm |
|---|---|
| Længde | 87 mm |
| Højde | 52 mm |
| Indv. længde | 75 mm |
| Indv. bredde | 140 mm |
| Indv. højde | 36 mm |
| Vægt | 0.16 kg |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | HB |
| Glødetrådsstyrke iht. EN 60695-2-11 | 750 °C |
| til tætningsområde min. | 4 mm |
|---|---|
| til tætningsområde maks. | 16 mm |
| Slagstyrke | IK07 |
| plomberbar | ja |
| Dækselskruens drejemoment | 1.2 Nm |
| Fastgørelsestypr | Væg/loftsmontering |
| Fastgørelse | Udvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -25 °C |
| Omgivelsestemperatur maks. | 55 °C |
| Omgivelsestemperatur 24h | 35 °C |
| Installationssted | Beskyttet udendørs område |
| EAN | 4013902663309 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85389099 |
| Materiale underdel | Polypropylen |
|---|---|
| Materiale overdel | Polypropylen |
| Materiale indføring | Termoplastisk elastomer |
| Materiale tætning | Termoplastisk elastomer |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolmærke | DLG (ammoniakresistens) |
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...
Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...
Sæt til efterfølgende plombering af afgreningskasser, til Abox 025 / 040 / 060 / 100 fra 2024
Standardskinne i henhold til DIN EN 60715, 15 x 5 mm, inkl. fastgørelsesskruer. Til montering i...
Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...
Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...
Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...
Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...
Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...
Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...
| CAD-data | Download 3D-CAD-data |
|---|
Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

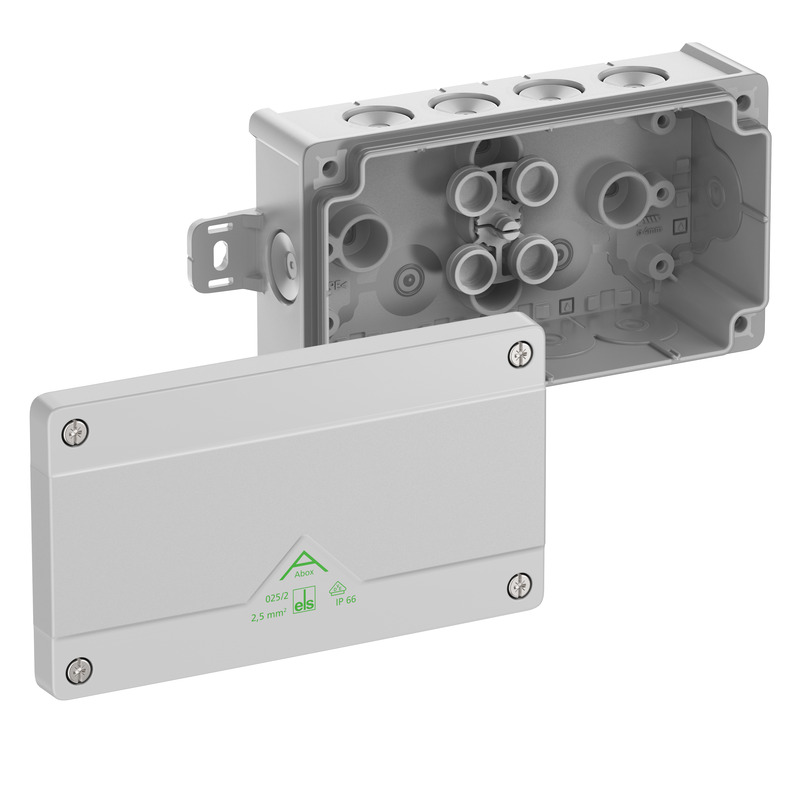

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN...

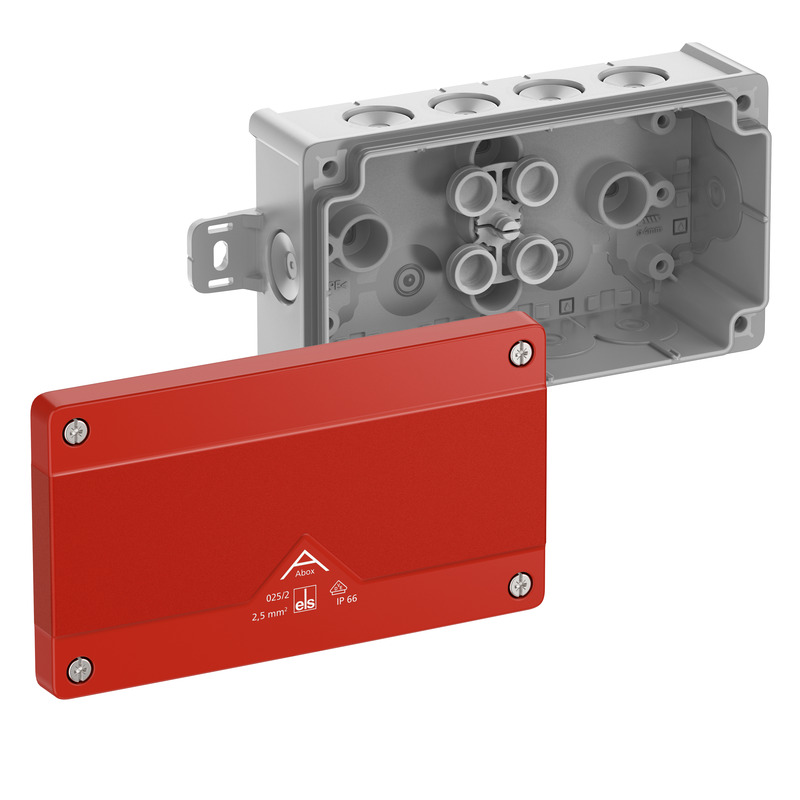

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN...
