Abox SLK-2,5² Abox SLK-2,5²

Afgreningskasse

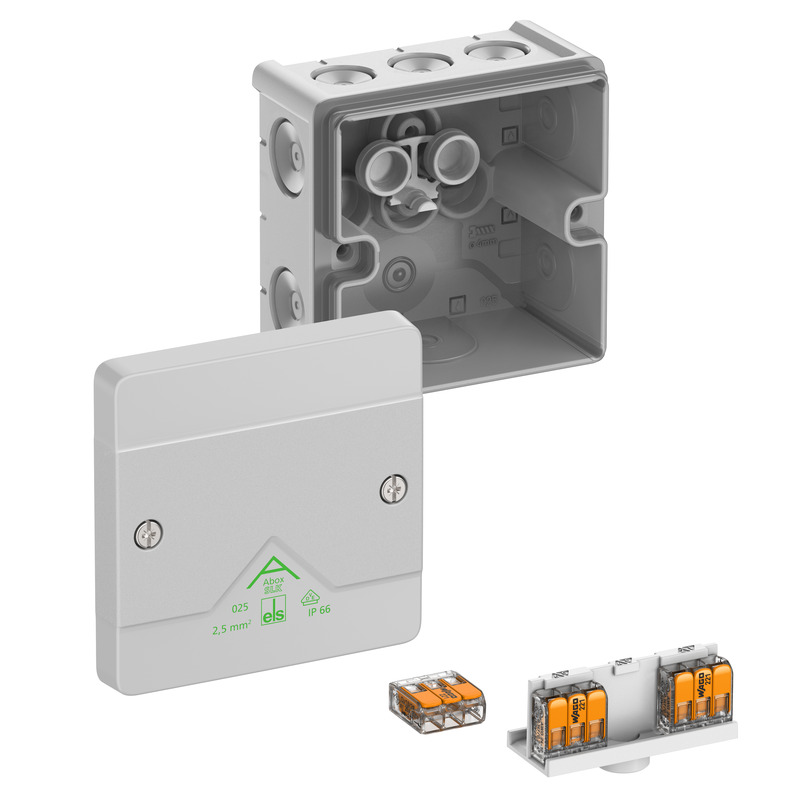

Abox SLK-2,5²

Dette: 80247001 | Dimensioner: 87 x 87 x 52 mm

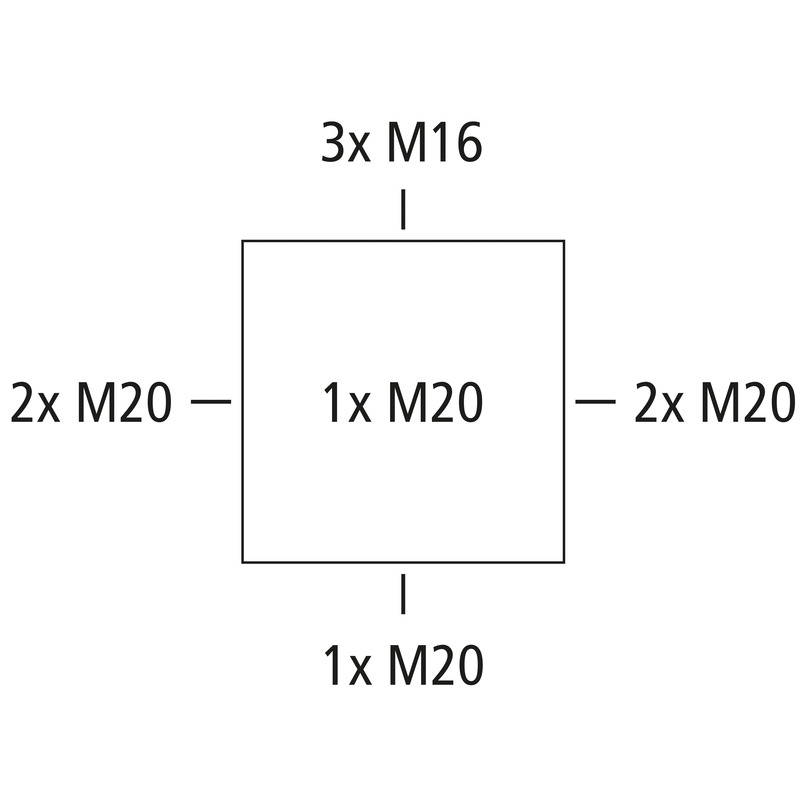

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Ui=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M16/M20, Tætningsområde 4 - 16 mm, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, med skruefri klemmer, for installationer indendørs og beskyttede områder udendørs

grå, In=24 Amp., med 3 gulvfikserede, skruefri 3-leder-klemmer Wago 221-413 - 2,5 mm², klembart tværsnit pr. pol: 3 x 0,2 til 2,5 mm² stiv Cu og 3 x 0,14 til 2,5 mm² fleksibel Cu

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,2 mm²
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Mærkestrøm 24 Amp.
Klemmetype skruefri
Antal poler 3

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 87 mm
Længde 87 mm
Højde 52 mm
Indv. længde 75 mm
Indv. bredde 75 mm
Indv. højde 37 mm
Vægt 0.115 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 16 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902661893
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (4 MB)
Måltegning dwg (5 MB)
Måltegning dxf (23 MB)

Certifikat

DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (167 KB)
