Afgreningskasse

Abox 025-L/SB

Dette: 80270001 | Dimensioner: 87 x 87 x 52 mm

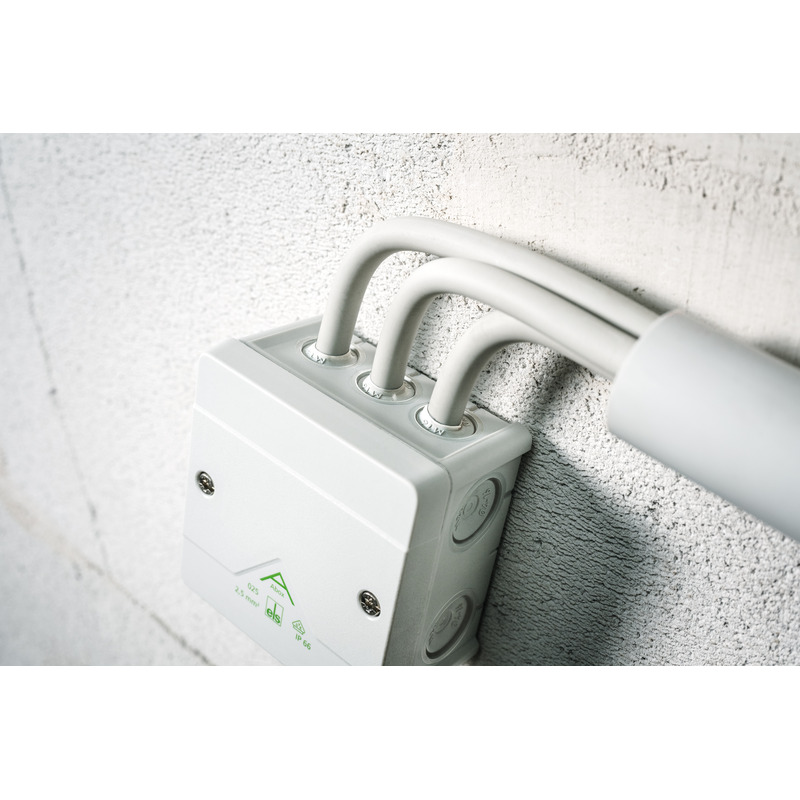

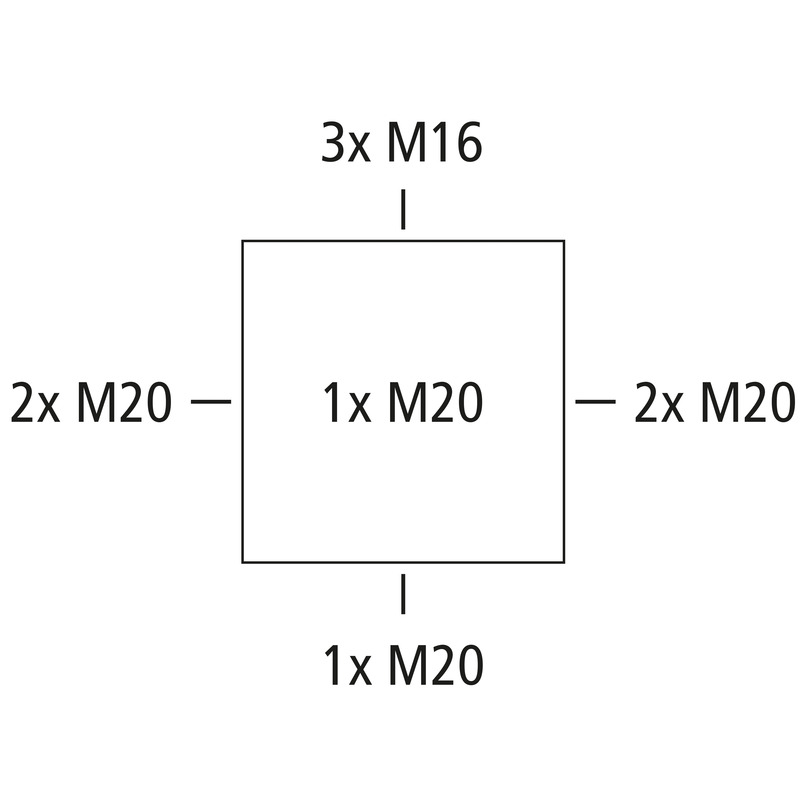

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M16/M20, Tætningsområde 4 - 16 mm, (1 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

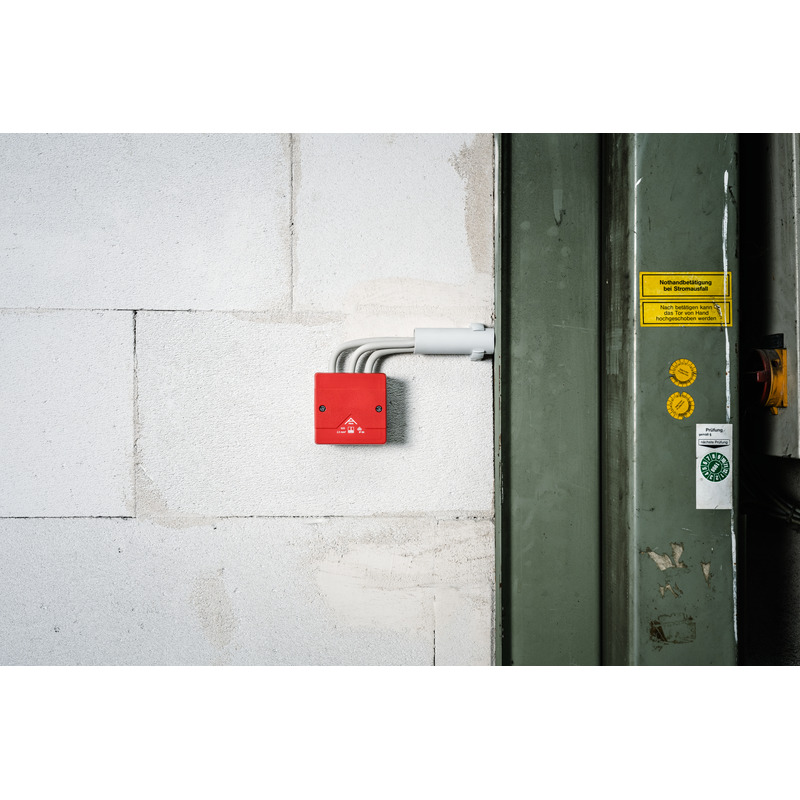

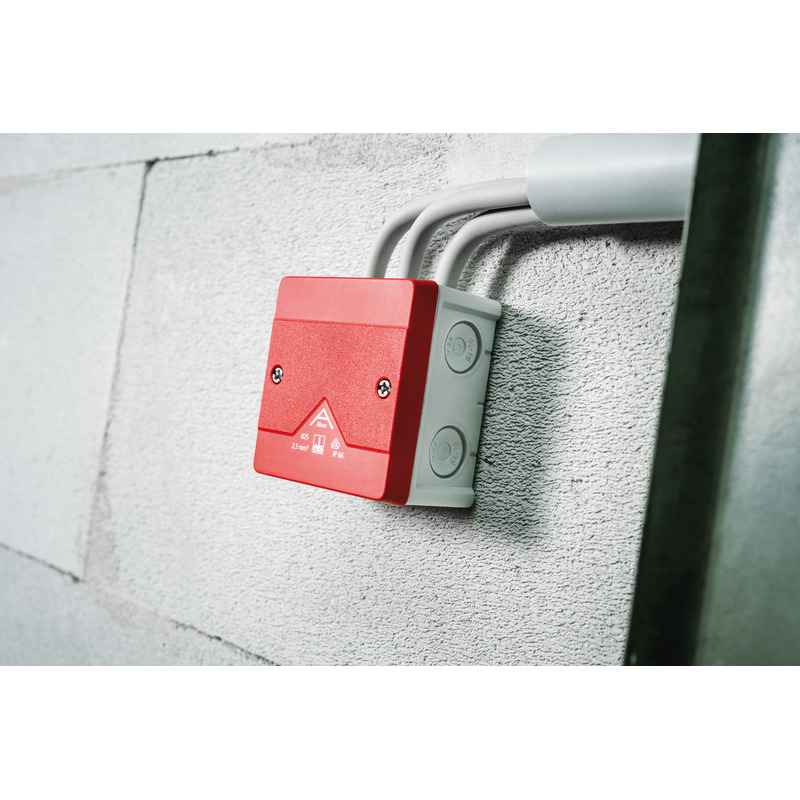

grå, Ui=1000 V AC, med rødt dæksel, uden klemmer, til mærkning af sikkerhedsbelysningens strømkredse

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1000 V
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klemmetype uden

Farver

Farve underdel grå
Farve overdel rød

Mål

Bredde 87 mm
Længde 87 mm
Højde 52 mm
Indv. længde 75 mm
Indv. bredde 75 mm
Indv. højde 37 mm
Vægt 0.098 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 16 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering

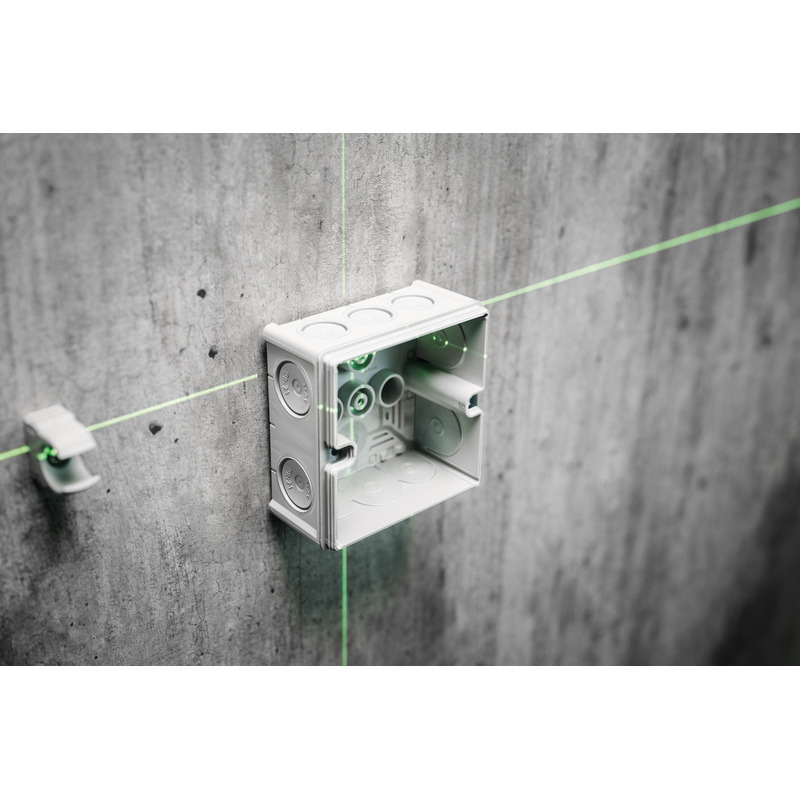

Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902661831
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (4 MB)
Måltegning dwg (5 MB)
Måltegning dxf (23 MB)

Certifikat

VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (167 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
DLG Godkendelse DE pdf (1 MB)

Tilbehør

Kabelforskruning - KVR M16-MGM

Kabelforskruning KVR M16-MGM

  • Dimensioner : 22 x 22 x 31 mm
  • Dette: 22741601

Tætningsområde 4 - 10 mm, Gevindlænge 8 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M16

Dobbeltmembrandstuds DMS M16

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26041601

Tætningsområde 5 - 9 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
nye Plomberingssæt - Abox PST 025-100

Plomberingssæt Abox PST 025-100

  • Dimensioner : 15 x 15 x 15 mm
  • Dette: 89500101

Sæt med to plomberingskapper og skruer



Sæt til efterfølgende plombering af afgreningskasser, til Abox 025 / 040 / 060 / 100 fra 2024



Huskeliste
Detaljer
nye Standardskinne - Abox 025 TS15

Standardskinne Abox 025 TS15

  • Dimensioner : 15 x 61 x 5,5 mm
  • Dette: 89520201

til Abox / Abox Pro 025



Standardskinne i henhold til DIN EN 60715, 15 x 5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 025/040 KH 2273 2,5²

Klemmeholder Abox 025/040 KH 2273 2,5²

  • Dimensioner : 23 x 70 x 27 mm
  • Dette: 89600201

til positionsbestemt montering af op til 6 Wago 2273-205 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmeholder - Abox 025/040 KH 221 4²

Klemmeholder Abox 025/040 KH 221 4²

  • Dimensioner : 23 x 56 x 29 mm
  • Dette: 89600301

til positionsbestemt montering af op til 6 Wago 221-413 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 15 x 46 x 25 mm
  • Dette: 89640401

Skrueklemme til Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet - 4...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 65-1

Mast-/rørmonteringssæt MABF 65-1

  • Dimensioner : 38 x 65 x 15 mm
  • Dette: 89601001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 025, Abox 025-2...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer
