Abzweigkasten Abox 040-4²/w (80412001) Abzweigkästen, Verteilerkästen für den Innen- und geschützten Außenbereich
  • Produkter
  • sider
  • Nyheder
Yderligere resultater i produktsøgeren
Gå til presseområdet
nye
Abox 040-4²/w Abox 040-4²/w

Afgreningskasse

Abox 040-4²/w

Dette: 80412001 | Dimensioner: 102 x 102 x 57 mm

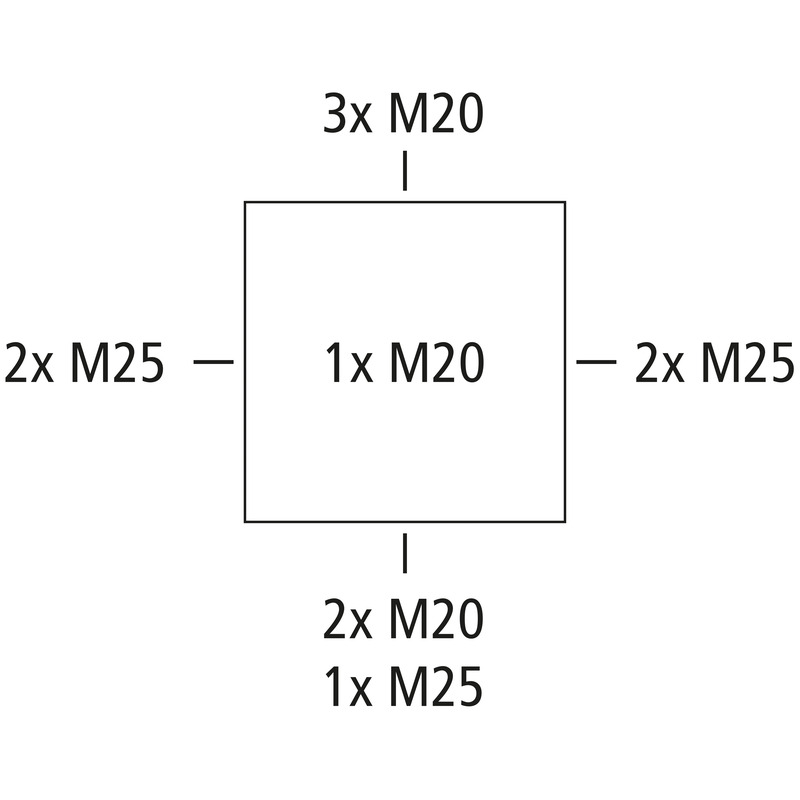

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25, Tætningsområde 4 - 21 mm, (1 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

hvid, Ui=400 V AC, In=32 Amp., med 5 skruefri 4-leder-klemmer Wago 773-604, maks. nominelt tværsnit iht. DIN EN 60998: 4 mm², klembare tværsnit pr. pol: 4 x 1,5 - 4,0 mm² stiv Cu/Al (se montagevejledning!)

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Dimensioneringsisolationsspænding DC 400 V
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Mærkestrøm 32 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel hvid
Farve overdel hvid

Mål

Bredde 102 mm
Længde 102 mm
Højde 57 mm
Indv. længde 90 mm
Indv. bredde 90 mm
Indv. højde 49 mm
Vægt 0.142 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 21 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902661534
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (4 MB)
Måltegning dwg (5 MB)
Måltegning dxf (24 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
DLG Godkendelse DE pdf (1 MB)
UKCA Forklaring EN pdf (167 KB)
VDE certifikat DE/EN pdf (397 KB)
