nye

Afgreningskasse

Abox 040 AB-L

Dette: 80440101 | Dimensioner: 102 x 102 x 57 mm

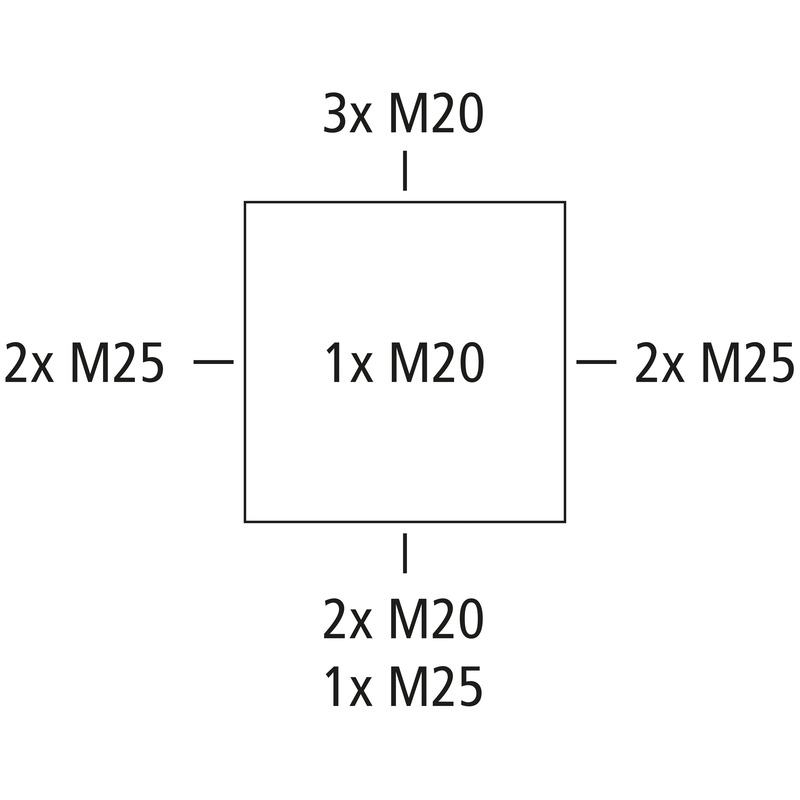

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25, Tætningsområde 4 - 21 mm, (1 På bagsiden, 10 i siden), Udvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, U_i=1000 V AC, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1000 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
Klemmetype	uden

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	102 mm
Længde	102 mm
Højde	57 mm
Indv. længde	90 mm
Indv. bredde	90 mm
Indv. højde	49 mm
Vægt	0.133 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	750 °C

mekaniske egenskaber

til tætningsområde min.	4 mm
til tætningsområde maks.	21 mm
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	55 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902661442
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale indføring	Termoplastisk elastomer
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES	pdf (5 MB)
Monteringsvejledning DE/EN	pdf (5 MB)

Målblad

Måltegning	pdf (4 MB)
Måltegning	dwg (5 MB)
Måltegning	dxf (24 MB)

Certifikat

UKCA Forklaring EN	pdf (167 KB)
DLG Godkendelse DE	pdf (1 MB)
CE Forklaring DE/EN/PL	pdf (141 KB)
CE Forklaring DE/EN/FR	pdf (139 KB)
VDE certifikat DE/EN	pdf (397 KB)

Tilbehør

Kabelforskruning KVR M16-MGM

Dimensioner : 22 x 22 x 31 mm
Dette: 22741601

Tætningsområde 4 - 10 mm, Gevindlænge 8 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
