Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

Abox SL-4²

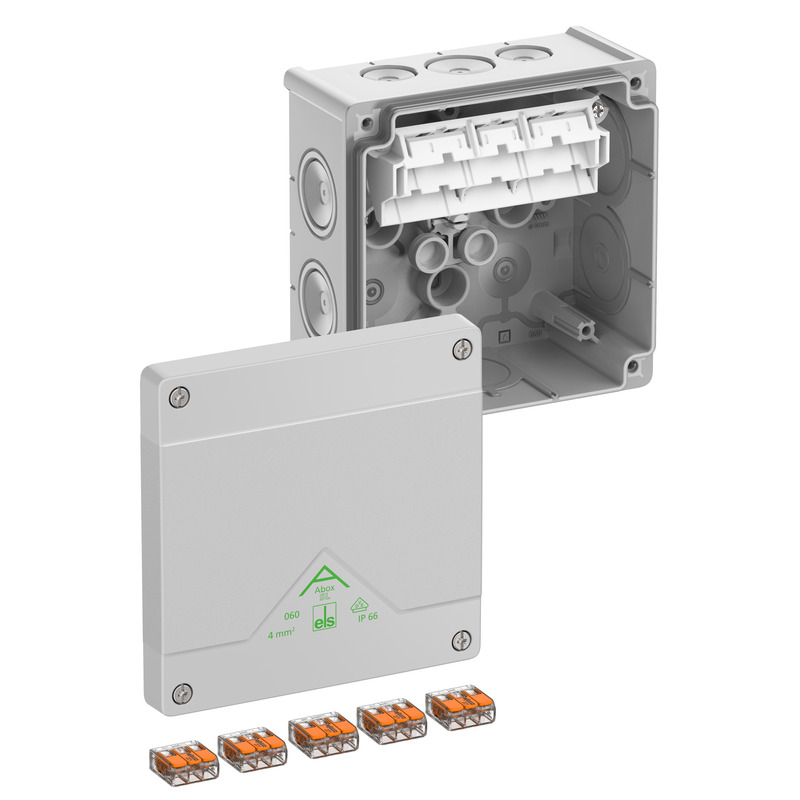

Afgreningskasse

Abox SL-4²

Dette: 80444001 | Dimensioner: 127 x 127 x 70 mm

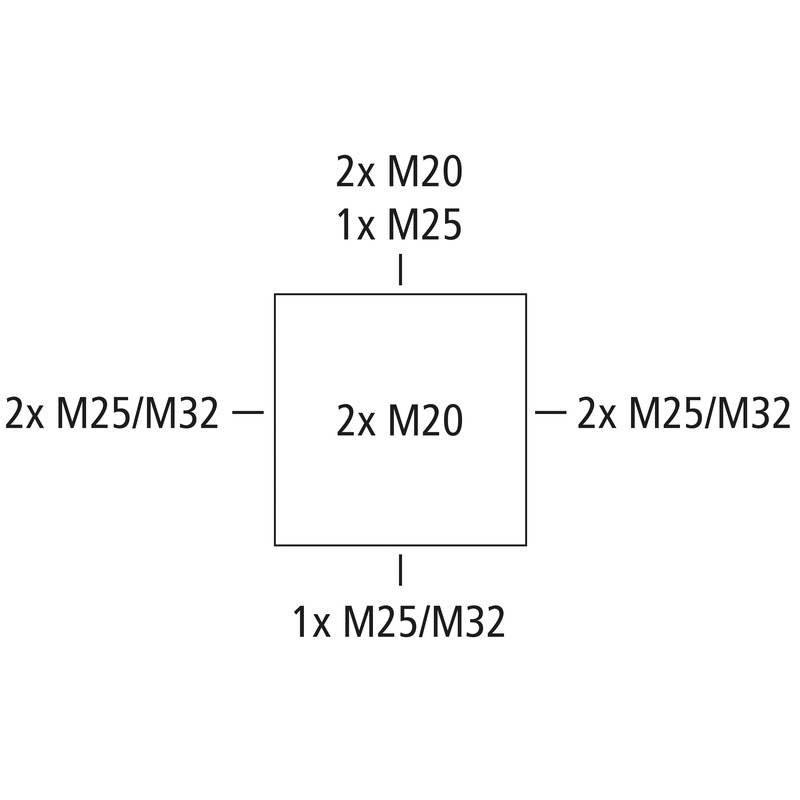

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 4 mm², U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25/M32, Tætningsområde 4 - 28 mm, (2 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, med skruefri klemmer, for installationer indendørs og beskyttede områder udendørs

grå, I_n=32 Amp., med 5 højtliggende, skruefri 3-leder-klemmer Wago 221-413 - 4 mm², klembare tværsnit pr. pol: 3 x 0,2 til 4 mm² stiv Cu og 3 x 0,14 til 4 mm² fleksibel Cu

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,2 mm²
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66
Mærkestrøm	32 Amp.
Klemmetype	skruefri
Antal poler	5

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	127 mm
Længde	127 mm
Højde	70 mm
Indv. længde	114 mm
Indv. bredde	114 mm
Indv. højde	54 mm
Vægt	0.2405 kg

Materialeegenskaber

UV-bestandig	nej
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	750 °C

mekaniske egenskaber

til tætningsområde min.	4 mm
til tætningsområde maks.	28 mm
Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1.2 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	55 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902661329
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polypropylen
Materiale overdel	Polypropylen
Materiale indføring	Termoplastisk elastomer
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES	pdf (5 MB)
Monteringsvejledning DE/EN	pdf (5 MB)

Målblad

Måltegning	pdf (5 MB)
Måltegning	dwg (6 MB)
Måltegning	dxf (27 MB)

Certifikat

CE Forklaring DE/EN/FR	pdf (139 KB)
VDE certifikat DE/EN	pdf (397 KB)
DLG Godkendelse DE	pdf (1 MB)
CE Forklaring DE/EN/PL	pdf (141 KB)
UKCA Forklaring EN	pdf (167 KB)

Tilbehør

nye

Klemmeholder - Abox 060 KH 221 4²

Klemmeholder Abox 060 KH 221 4²

Dimensioner : 22 x 88 x 32 mm
Dette: 89600401

til positionsbestemt og høj montering af op til 6 Wago 221-413 klemmer...

Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...

Huskeliste

nye

Plomberingssæt - Abox PST 025-100

Plomberingssæt Abox PST 025-100

Dimensioner : 15 x 15 x 15 mm
Dette: 89500101

Sæt med to plomberingskapper og skruer

Sæt til efterfølgende plombering af afgreningskasser, til Abox 025 / 040 / 060 / 100 fra 2024

Huskeliste

Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Dette: 26042501

Tætningsområde 9 - 17 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Dobbeltmembrandstuds - DMS M32

Dobbeltmembrandstuds DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Dette: 26043201

Tætningsområde 13 - 21 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

nye

Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

Dimensioner : 38 x 100 x 15 mm
Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...

Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...

Huskeliste

nye

Monteringssæt - KTB 1

Monteringssæt KTB 1

Dimensioner : 17 x 30 x 14 mm
Dette: 89600901

Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Din direkte linje til vores eksperter

Du har spørgsmål om produktet og vil gerne få råd?
Her kan du direkte efterlade en besked, der henviser til produktet.

Skriv en besked
