Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw Abox 060-L/sw

Afgreningskasse

Abox 060-L/sw

Dette: 80600001 | Dimensioner: 127 x 127 x 70 mm

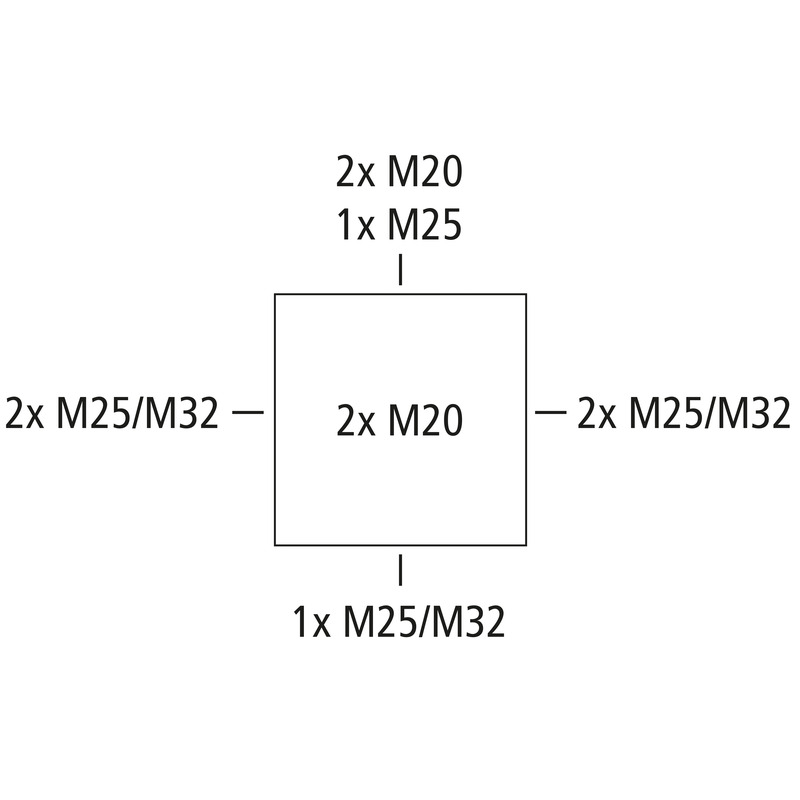

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25/M32, Tætningsområde 4 - 28 mm, (2 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

sort, Ui=1000 V AC, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1000 V
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klemmetype uden

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 127 mm
Længde 127 mm
Højde 70 mm
Indv. længde 114 mm
Indv. bredde 114 mm
Indv. højde 54 mm
Vægt 0.205 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 28 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902661145
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (5 MB)
Måltegning dwg (6 MB)
Måltegning dxf (27 MB)

Certifikat

UKCA Forklaring EN pdf (167 KB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)
