Abox 060-L Abox 060-L Abox 060-L Abox 060-L Abox 060-L

Afgreningskasse

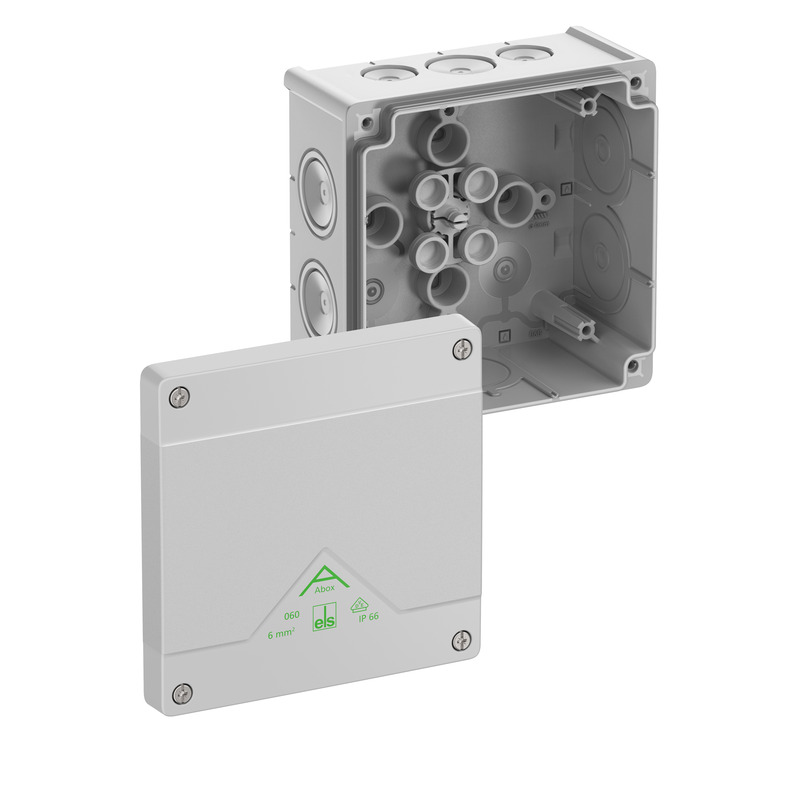

Abox 060-L

Dette: 80640001 | Dimensioner: 127 x 127 x 70 mm

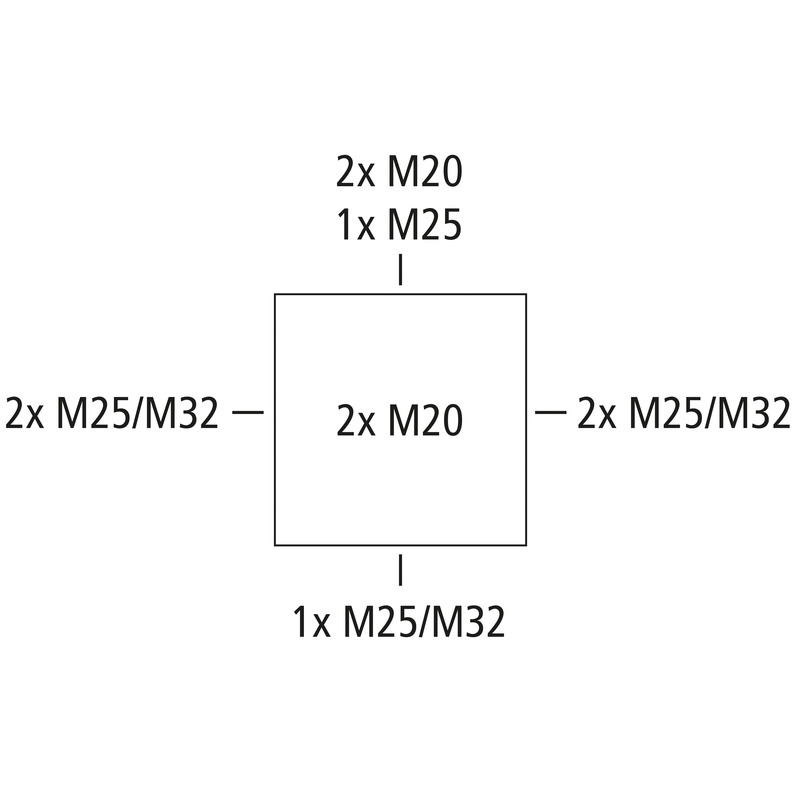

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25/M32, Tætningsområde 4 - 28 mm, (2 På bagsiden, 8 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, Ui=1000 V AC, uden klemmer

elektriske egenskaber

Dimensioneringsisolationsspænding AC 1000 V
Dimensioneringsisolationsspænding DC 1000 V
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Klemmetype uden

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 127 mm
Længde 127 mm
Højde 70 mm
Indv. længde 114 mm
Indv. bredde 114 mm
Indv. højde 54 mm
Vægt 0.205 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 4 mm
til tætningsområde maks. 28 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902660902
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85389099

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (5 MB)
Måltegning dwg (6 MB)
Måltegning dxf (27 MB)

Certifikat

DLG Godkendelse DE pdf (1 MB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
CE Forklaring DE/EN/FR pdf (139 KB)
UKCA Forklaring EN pdf (167 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32

Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
nye Plomberingssæt - Abox PST 025-100

Plomberingssæt Abox PST 025-100

  • Dimensioner : 15 x 15 x 15 mm
  • Dette: 89500101

Sæt med to plomberingskapper og skruer



Sæt til efterfølgende plombering af afgreningskasser, til Abox 025 / 040 / 060 / 100 fra 2024



Huskeliste
Detaljer
nye Monteringsplade - Abox MPI 060

Monteringsplade Abox MPI 060

  • Dimensioner : 94 x 94 x 2,5 mm
  • Dette: 89510601

til Abox / Abox Pro 060



Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...



Huskeliste
Detaljer
nye Standardskinne - Abox 060 NS35

Standardskinne Abox 060 NS35

  • Dimensioner : 35 x 95 x 7,5 mm
  • Dette: 89530601

til Abox / Abox Pro 060



Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 060 KH 221 4²

Klemmeholder Abox 060 KH 221 4²

  • Dimensioner : 22 x 88 x 32 mm
  • Dette: 89600401

til positionsbestemt og høj montering af op til 6 Wago 221-413 klemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmesten - Abox 060 KLS-6²

Klemmesten Abox 060 KLS-6²

  • Dimensioner : 23 x 98 x 32 mm
  • Dette: 89640601

Skrueklemme til Abox/Abox Pro 060, 5-polet - 6 mm², In = 41 A,...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer

CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger
Companydata
CAD-format

Produkt tekst

Lignende produkter

nye Afgreningskasse - Abox 060-L/w

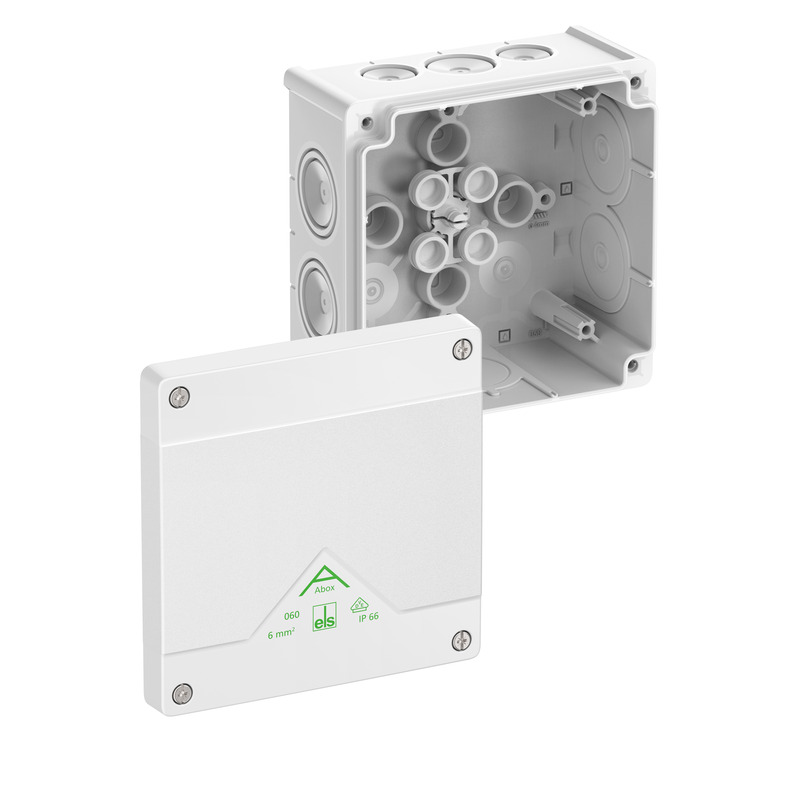

Afgreningskasse Abox 060-L/w

  • Dimensioner : 127 x 127 x 70 mm
  • Dette: 80610001

hvid, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN...



Huskeliste
Detaljer

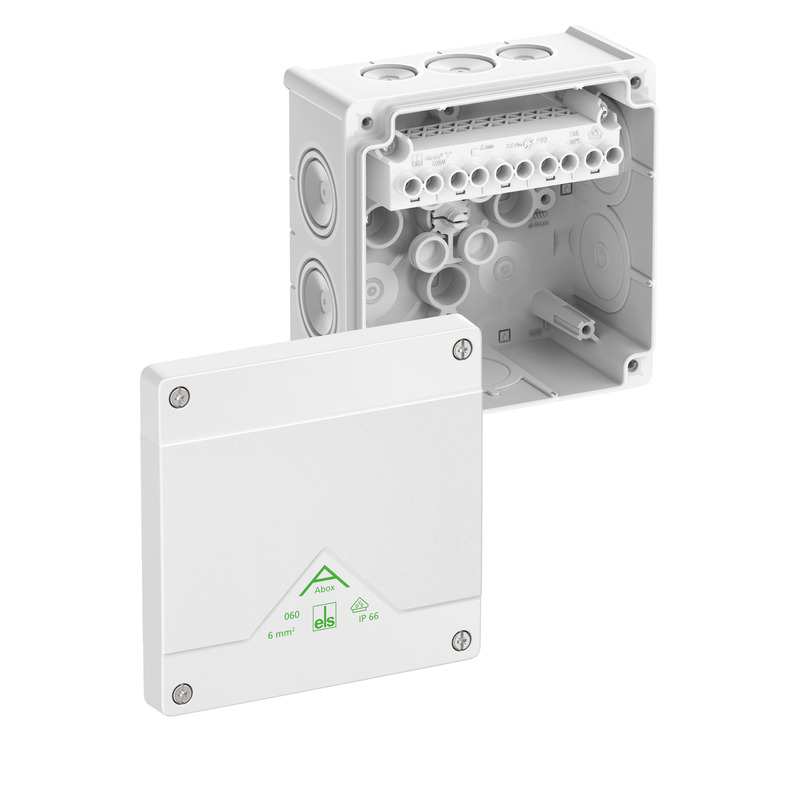

nye Afgreningskasse - Abox 060-6²/w

Afgreningskasse Abox 060-6²/w

  • Dimensioner : 127 x 127 x 70 mm
  • Dette: 80612001

hvid, Ui=690 V AC, In=41 Amp., med højtliggende skrueklemme, 5-polet -...



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN...



Huskeliste
Detaljer
nye Afgreningskasse - Abox 060-L/sw

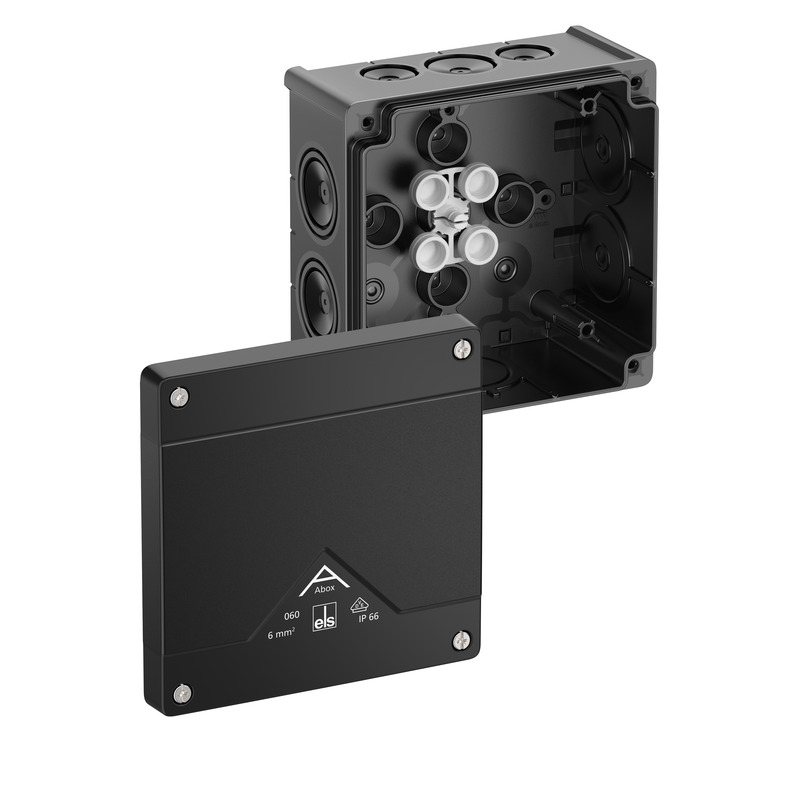

Afgreningskasse Abox 060-L/sw

  • Dimensioner : 127 x 127 x 70 mm
  • Dette: 80600001

sort, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN...



Huskeliste
Detaljer

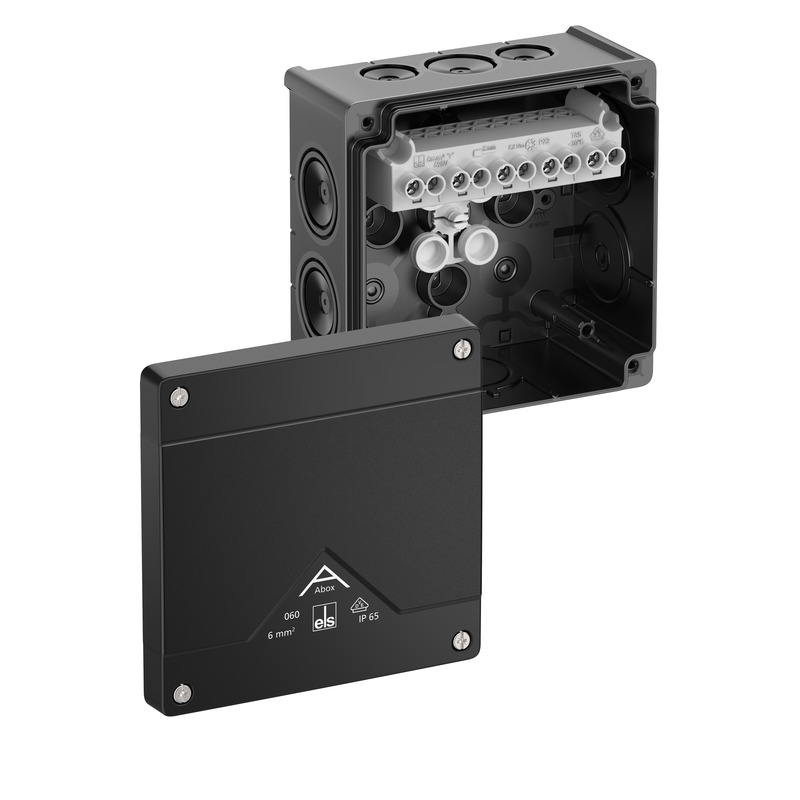

nye Afgreningskasse - Abox 060-6²/sw

Afgreningskasse Abox 060-6²/sw

  • Dimensioner : 127 x 127 x 70 mm
  • Dette: 80602001

sort, Ui=690 V AC, In=41 Amp., med højtliggende skrueklemme, 5-polet -...



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN...



Huskeliste
Detaljer
nye Afgreningskasse - Abox 060-L/SB

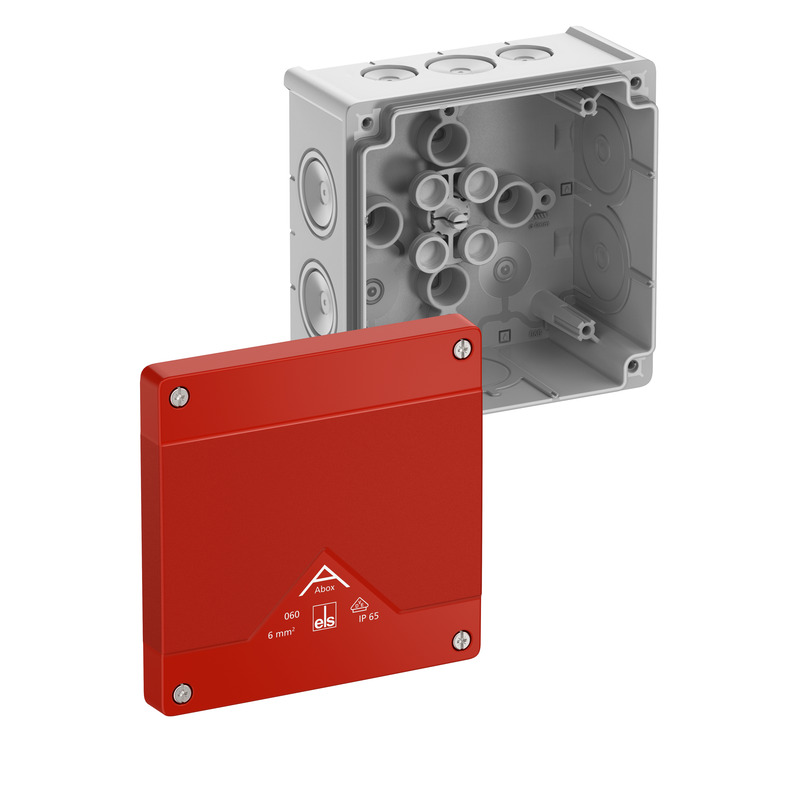

Afgreningskasse Abox 060-L/SB

  • Dimensioner : 127 x 127 x 70 mm
  • Dette: 80670001

grå, Ui=1000 V AC, med rødt dæksel, uden klemmer, til mærkning af...



Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN...



Huskeliste
Detaljer
nye Afgreningskasse - Abox 060-6²

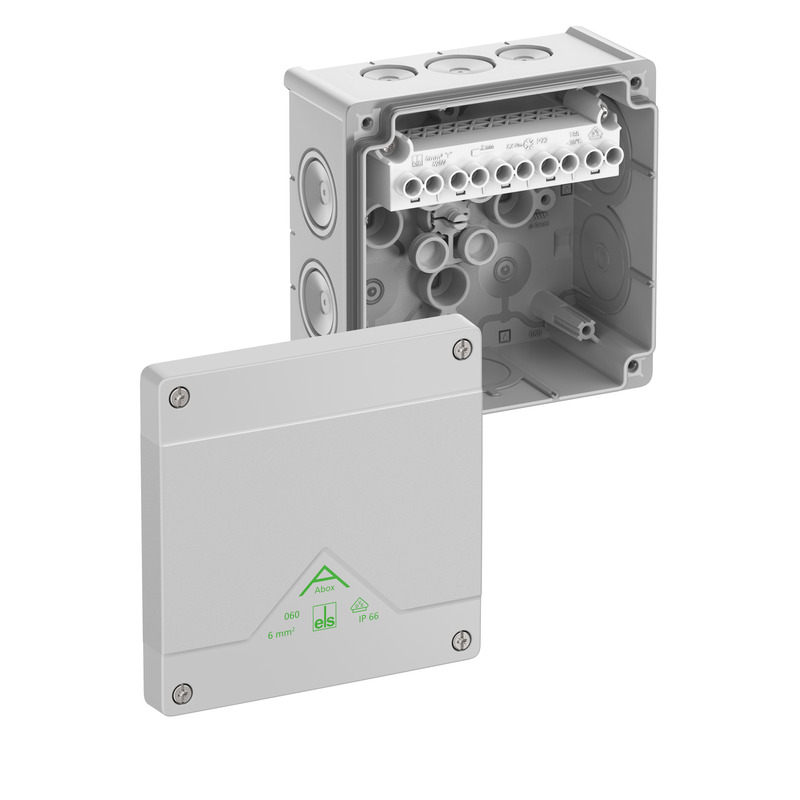

Afgreningskasse Abox 060-6²
