Abox SL-6² Abox SL-6² Abox SL-6² Abox SL-6² Abox SL-6² Abox SL-6²

Afgreningskasse

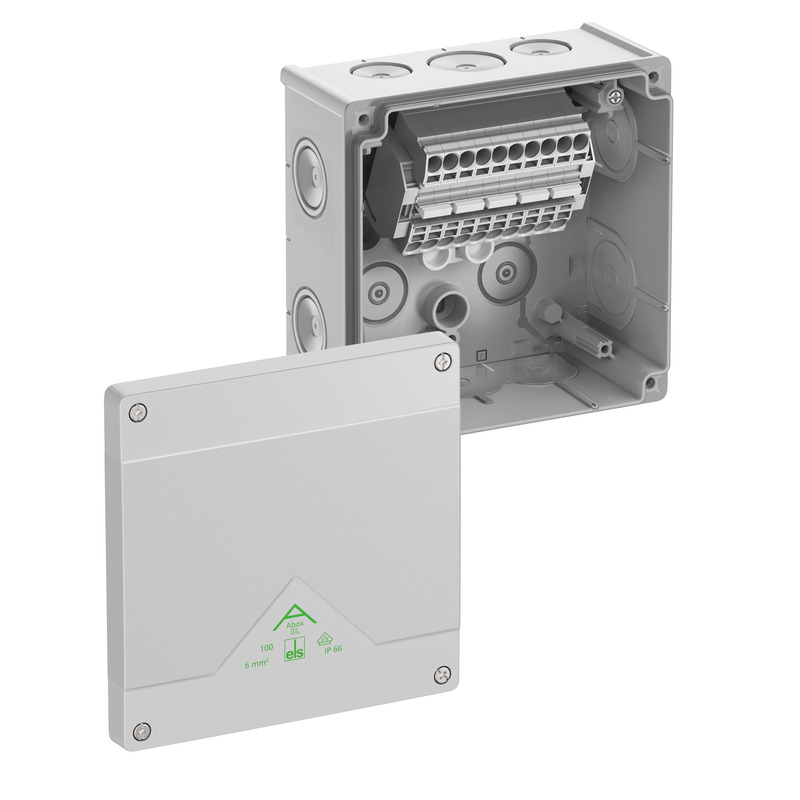

Abox SL-6²

Dette: 80644001 | Dimensioner: 152 x 152 x 80 mm

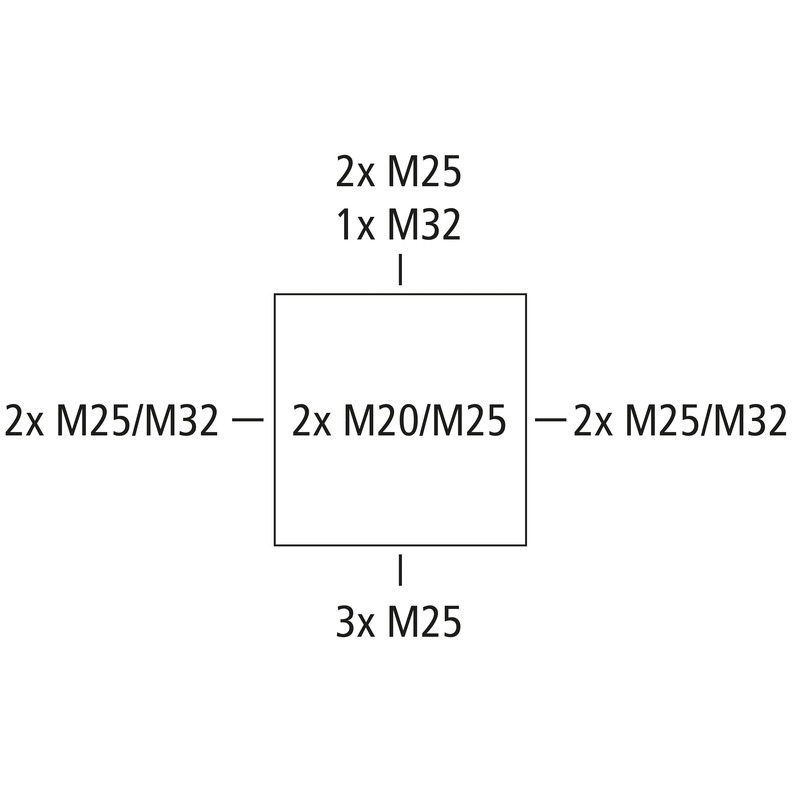

Afgreningskasse, med kapslingsklasse IP66, Nominelt tværsnit 6 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Selvtættende, bløde indføringsmembraner, M20/M25/M32, Tætningsområde 8 - 28 mm, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer, for installationer indendørs og beskyttede områder udendørs

grå, In=41 Amp., med højtliggende skruefri klemme Wago 2006-1201, 5-polet, maks. nominelt tværsnit iht. DIN EN 60998: 6 mm², klembare tværsnit pr. pol: 4 x 0,5 til 10 mm² stiv/fleksibel Cu

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66
Mærkestrøm 41 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 152 mm
Længde 152 mm
Højde 80 mm
Indv. længde 139 mm
Indv. bredde 140 mm
Indv. højde 64 mm
Vægt 0.4513 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

til tætningsområde min. 8 mm
til tætningsområde maks. 28 mm
Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.2 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902660780
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polypropylen
Materiale overdel Polypropylen
Materiale indføring Termoplastisk elastomer
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning dxf (36 MB)
Måltegning pdf (6 MB)
Måltegning dwg (8 MB)

Certifikat

DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (397 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (167 KB)

Tilbehør

nye Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Dette: 89600601

Klemmeholder med standardskinne NS35 til montering af rækkeklemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M32

Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer
