Afgreningskasse

Abox 160-L

Dette: 81640001 | Dimensioner: 182 x 182 x 90 mm

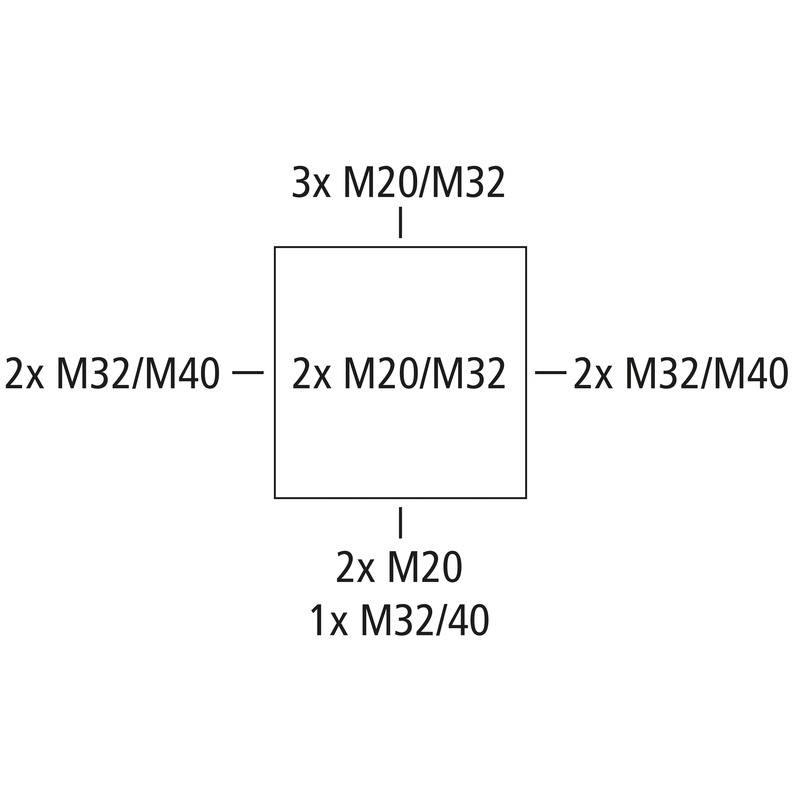

Afgreningskasse, med kapslingsklasse IP55/IP66, Nominelt tværsnit 16 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Udslagsmembraner, M20/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, U_i=1000 V AC, uden klemmer

Vedlagt tilbehør:
4 påbygningsstudser IP55 M40 tætningsområde 17 - 30 mm, 1 lukkeprop IP55 M40, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1000 V
maks. ledningstværsnit	16 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP55/IP66
Mærkestrøm	101 Amp.
Klemmetype	uden

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	182 mm
Længde	182 mm
Højde	90 mm
Indv. længde	167 mm
Indv. bredde	167 mm
Indv. højde	69 mm
Vægt	0.6114 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	750 °C

mekaniske egenskaber

Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	55 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902660391
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN	pdf (5 MB)
Monteringsvejledning FR/ES	pdf (5 MB)

Målblad

Måltegning	dwg (5 MB)
Måltegning	dxf (23 MB)
Måltegning	pdf (4 MB)

Certifikat

CE Forklaring DE/EN/PL	pdf (141 KB)
CE Forklaring DE/EN/FR	pdf (139 KB)
DLG Godkendelse DE	pdf (1 MB)
VDE certifikat DE/EN	pdf (397 KB)
UKCA Forklaring EN	pdf (167 KB)

Tilbehør

Kabelforskruning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...
