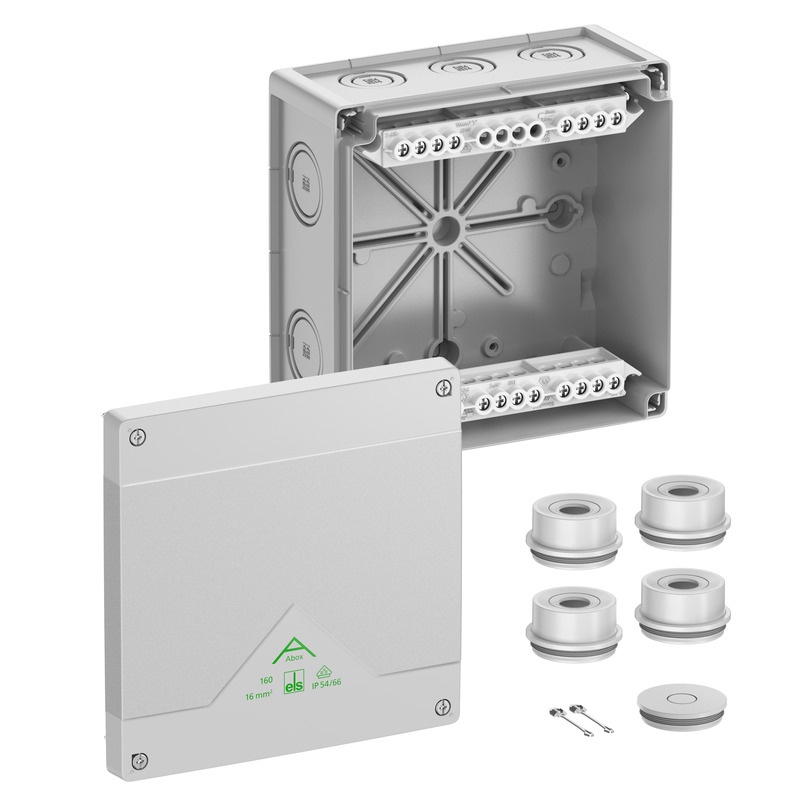

Abox 160-16²

Dette: 81642001 | Dimensioner: 182 x 182 x 90 mm

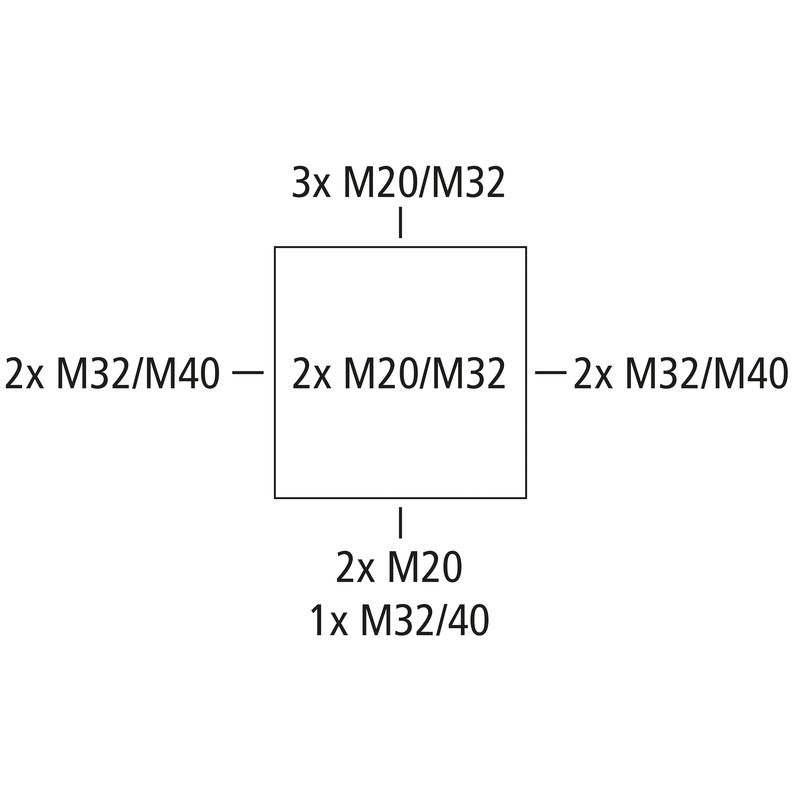

Afgreningskasse, med kapslingsklasse IP55/IP66, Nominelt tværsnit 16 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Udslagsmembraner, M20/M32/M40, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, Ui=690 V AC, In=76 Amp., med højtliggende skrueklemme, 5-polet - 16 mm², klembare tværsnit pr. pol: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu stiv / fleksibel med slutmuffe

Vedlagt tilbehør:
4 påbygningsstudser IP55 M40 tætningsområde 17 - 30 mm, 1 lukkeprop IP55 M40, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 4 mm²
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP55/IP66
Mærkestrøm 76 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 182 mm
Længde 182 mm
Højde 90 mm
Indv. længde 167 mm
Indv. bredde 167 mm
Indv. højde 69 mm
Vægt 0.829 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902660360
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning dxf (23 MB)
Måltegning pdf (4 MB)
Måltegning dwg (5 MB)

Certifikat

UKCA Forklaring EN pdf (167 KB)
DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
VDE certifikat DE/EN pdf (397 KB)

Tilbehør

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26043201

Tætningsområde 13 - 21 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Dobbeltmembrandstuds DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Dette: 26044001

Tætningsområde 17 - 28 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Påbygningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Dette: 23042001

Tætningsområde 8 - 13,5 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



Påbygningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Dette: 23043201

Tætningsområde 13 - 23 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...

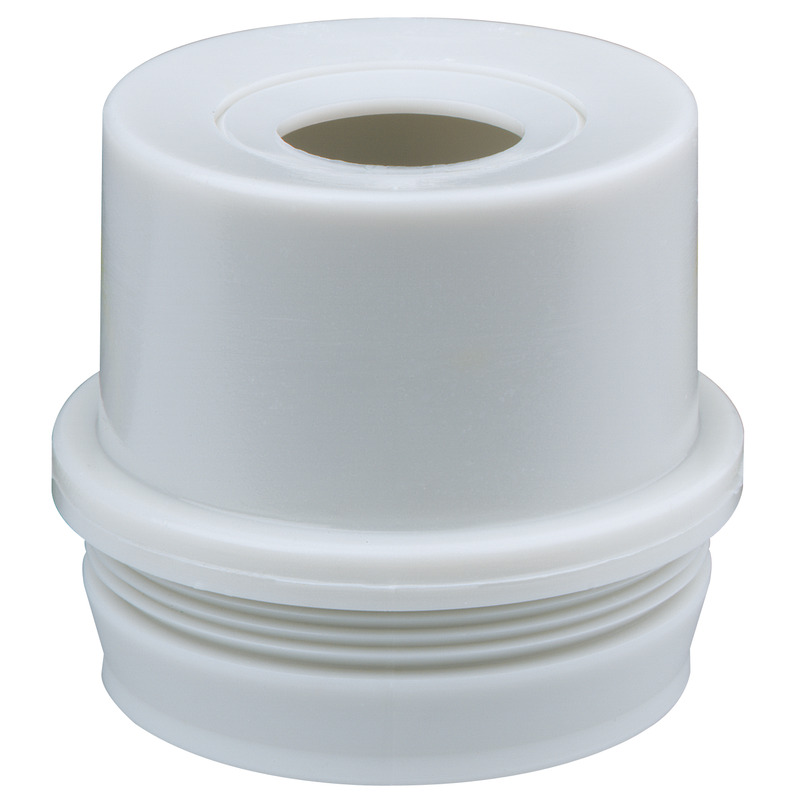

Påbygningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Dette: 23044001

Tætningsområde 17 - 30 mm



Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...



nye Monteringsplade - Abox MPI 160

Monteringsplade Abox MPI 160

  • Dimensioner : 149 x 149 x 2,5 mm
  • Dette: 89511601

til Abox / Abox Pro 160



Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...



nye Standardskinne - Abox 160/250 NS35

Standardskinne Abox 160/250 NS35

  • Dimensioner : 35 x 137 x 7,5 mm
  • Dette: 89531601

til Abox / Abox Pro 160



Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...



nye Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Dette: 89600601

Klemmeholder med standardskinne NS35 til montering af rækkeklemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



nye Klemmesten - Abox 160 KLS-16²

Klemmesten Abox 160 KLS-16²

  • Dimensioner : 18 x 140 x 43 mm
  • Dette: 89641601

Højtliggende skrueklemme til Abox/Abox Pro 160, 5-polet - 16 mm², In =...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



nye Mast-/rørmonteringssæt - MABF 150-1

Mast-/rørmonteringssæt MABF 150-1

  • Dimensioner : 43 x 150 x 15 mm
  • Dette: 89603001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 160, Abox Pro...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger

Companydata

CAD-format

Produkt tekst

Lignende produkter

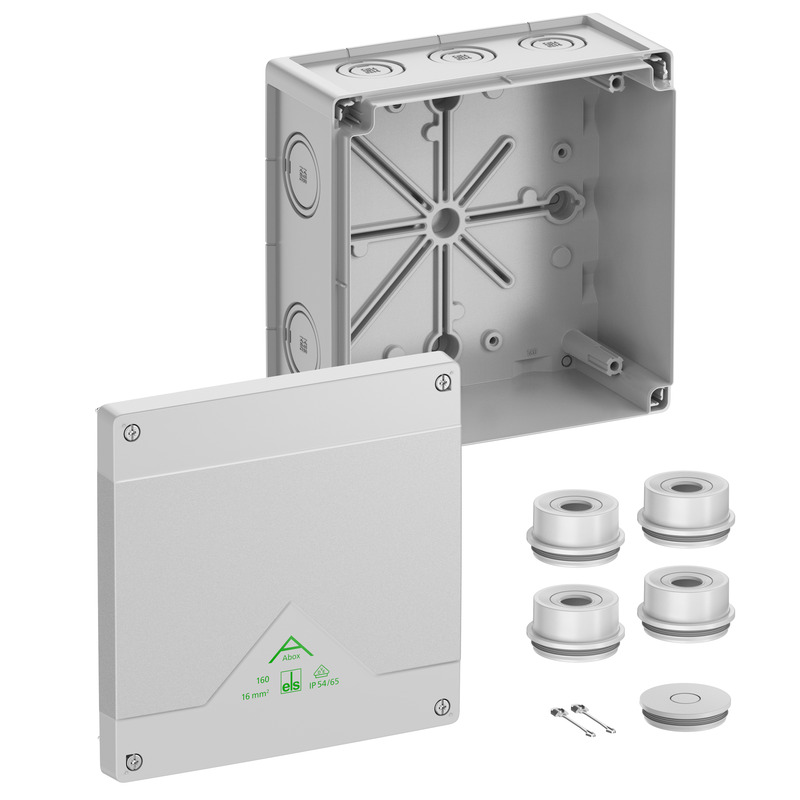

nye Afgreningskasse - Abox 160-L
