Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16²

Afgreningskasse

Abox SL-16²

Dette: 81644001 | Dimensioner: 252 x 202 x 120 mm

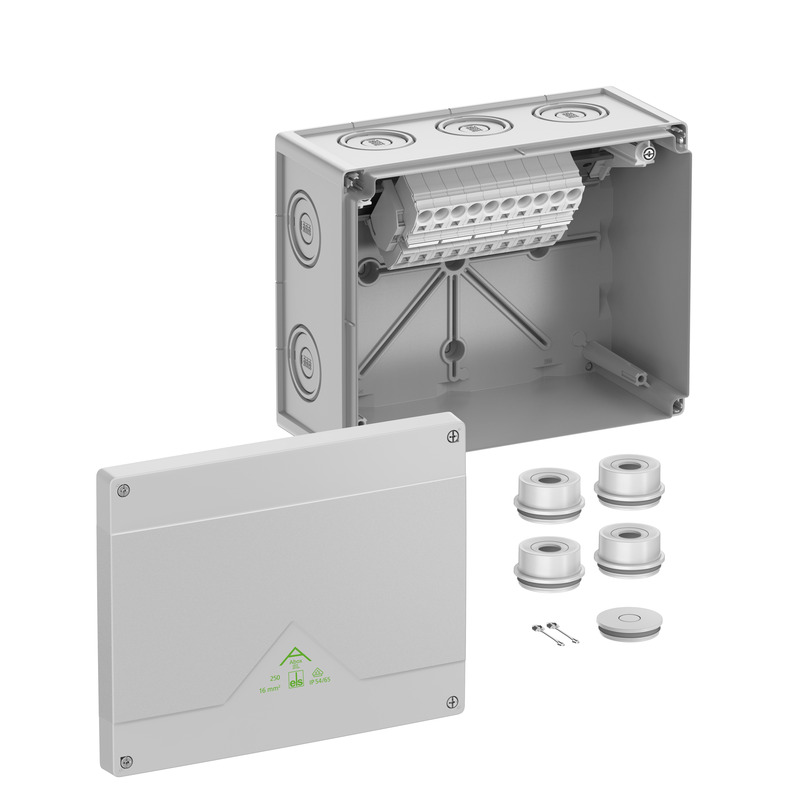

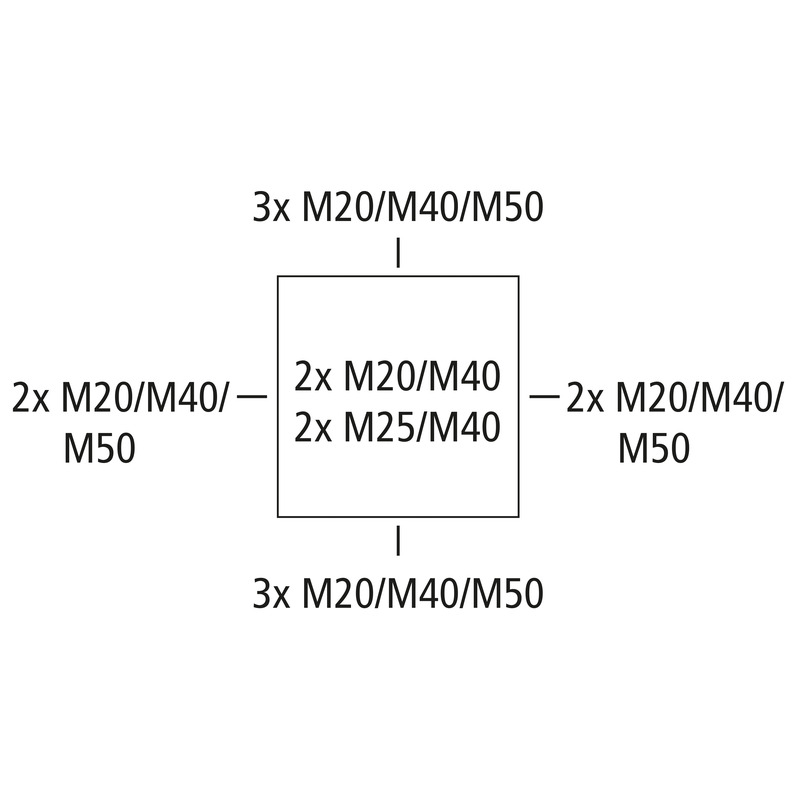

Afgreningskasse, med kapslingsklasse IP55/IP66, Nominelt tværsnit 16 mm², Ui=690 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Udslagsmembraner, M20/M25/M32/M40/M50, (4 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, med skruefri klemmer, for installationer indendørs og beskyttede områder udendørs

grå, In=76 Amp., med højtliggende skruefri klemme Wago 2016-1201, 5-polet, maks. nominelt tværsnit iht. DIN EN 60998:16 mm², klembare tværsnit pr. pol: 4 x 0,5 til 16 mm² stiv Cu og 4 x 0,5 til 25 mm² fleksibel Cu

Vedlagt tilbehør:
4 påbygningsstudser IP55 M40 tætningsområde 17 - 30 mm, 1 lukkeprop IP55 M40, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 16 mm²
Beskyttelsesklasse II
Kapslingsklasse IP55/IP66
Mærkestrøm 76 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 252 mm
Længde 202 mm
Højde 120 mm
Indv. længde 186 mm
Indv. bredde 236 mm
Indv. højde 99 mm
Vægt 1.1494 kg

Materialeegenskaber

UV-bestandig nej
halogenfri ja
Brandbarhedsklasse iht. UL94 HB
Glødetrådsstyrke iht. EN 60695-2-11 750 °C

mekaniske egenskaber

Slagstyrke IK07
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -25 °C
Omgivelsestemperatur maks. 55 °C
Omgivelsestemperatur 24h 35 °C
Installationssted Beskyttet udendørs område

Sales Information

EAN 4013902660339
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning dwg (5 MB)
Måltegning dxf (23 MB)
Måltegning pdf (4 MB)
Måltegning pdf (6 MB)
Måltegning dxf (36 MB)
Måltegning dwg (7 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
UKCA Forklaring EN pdf (167 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
DLG Godkendelse DE pdf (1 MB)
VDE certifikat DE/EN pdf (397 KB)
