Abox 350-L

Abox 350-L

Afgreningskasse

Abox 350-L

Dette: 83540001 | Dimensioner: 252 x 252 x 120 mm

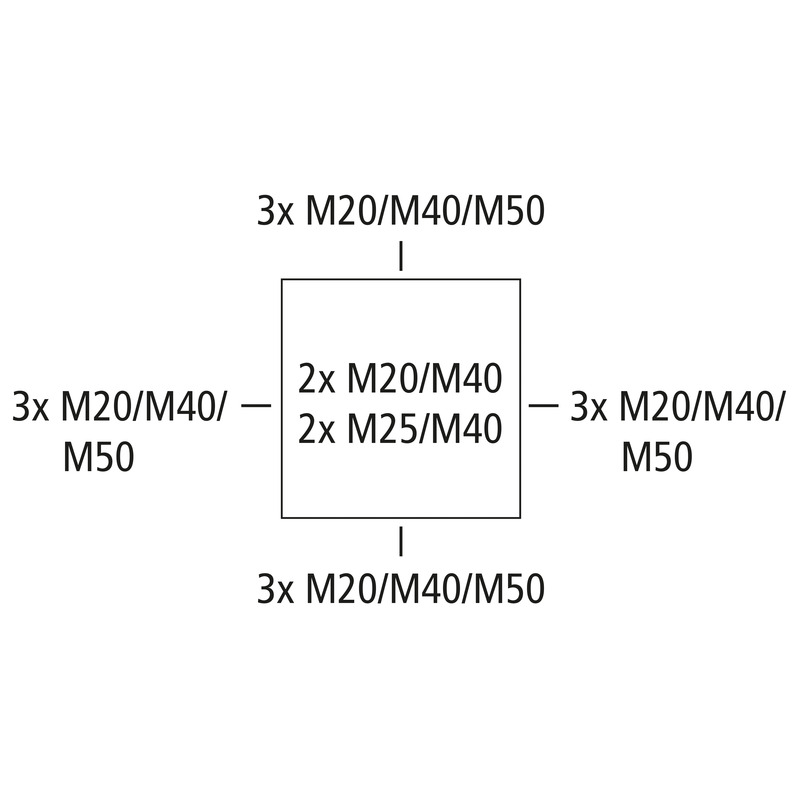

Afgreningskasse, med kapslingsklasse IP55/IP66, Nominelt tværsnit 35 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), Udslagsmembraner, M20/M25/M40/M50, (4 På bagsiden, 12 i siden), Indvendige fastgørelsessteder, til standardinstallationer indendørs og beskyttet udendørs område

grå, U_i=1000 V AC, uden klemmer

Vedlagt tilbehør:
4 påbygningsstudser IP55 M40 tætningsområde 17 - 30 mm, 1 lukkeprop IP55 M40, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1000 V
maks. ledningstværsnit	35 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP55/IP66
Klemmetype	uden

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	252 mm
Længde	252 mm
Højde	120 mm
Indv. længde	236 mm
Indv. bredde	236 mm
Indv. højde	99 mm
Vægt	1.1834 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	HB
Glødetrådsstyrke iht. EN 60695-2-11	750 °C

mekaniske egenskaber

Slagstyrke	IK07
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-25 °C
Omgivelsestemperatur maks.	55 °C
Omgivelsestemperatur 24h	35 °C
Installationssted	Beskyttet udendørs område

Sales Information

EAN	4013902660247
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN	pdf (5 MB)
Monteringsvejledning FR/ES	pdf (5 MB)

Målblad

Måltegning	pdf (5 MB)
Måltegning	dwg (6 MB)
Måltegning	dxf (29 MB)

Certifikat

DLG Godkendelse DE	pdf (1 MB)
CE Forklaring DE/EN/PL	pdf (141 KB)
UKCA Forklaring EN	pdf (167 KB)
VDE certifikat DE/EN	pdf (397 KB)
CE Forklaring DE/EN/FR	pdf (139 KB)

Tilbehør

Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm

Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...

Huskeliste

Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Dette: 26042001

Tætningsområde 7 - 13 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Dobbeltmembrandstuds - DMS M40

Dobbeltmembrandstuds DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Dette: 26044001

Tætningsområde 17 - 28 mm

Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...

Huskeliste

Påbygningsstuds - AST M20

Påbygningsstuds AST M20

Dimensioner : 24,5 x 24,5 x 22,5 mm
Dette: 23042001

Tætningsområde 8 - 13,5 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...

Huskeliste

Påbygningsstuds - AST M40

Påbygningsstuds AST M40

Dimensioner : 46,5 x 46,5 x 25,6 mm
Dette: 23044001

Tætningsområde 17 - 30 mm

Påbygningsstuds IP55, med åben tætningsmembran, termoplastisk elastomer (TPE), til vægtykkelse 1,5 -...

Huskeliste

nye

Monteringsplade - Abox MPI 350

Monteringsplade Abox MPI 350

Dimensioner : 217 x 217 x 2,5 mm
Dette: 89513501

til Abox / Abox Pro 350

Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...

Huskeliste

nye

Standardskinne - Abox 250/350 NS35

Standardskinne Abox 250/350 NS35

Dimensioner : 35 x 202 x 7,5 mm
Dette: 89533501

til Abox / Abox Pro 350

Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...

Huskeliste

nye

Klemmeholder - Abox 100 KH 2006 6²

Klemmeholder Abox 100 KH 2006 6²

Dimensioner : 69 x 124 x 60 mm
Dette: 89600601

Klemmeholder med standardskinne NS35 til montering af rækkeklemmer...

Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...

Huskeliste

nye

Klemmesten - Abox 250/350 KLS-25²/35²

Klemmesten Abox 250/350 KLS-25²/35²

Dimensioner : 21 x 205 x 48 mm
Dette: 89643501

højtliggende skrueklemme til Abox/Abox Pro 250/350, 5-polet - 35 mm²,...

Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), U_i=690V. Til montering i afgreningskasser Abox /...

Huskeliste

nye

Mast-/rørmonteringssæt - MABF 215-1

Mast-/rørmonteringssæt MABF 215-1

Dimensioner : 47 x 215 x 15 mm
Dette: 89604001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 250 (tvær),...

Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...

Huskeliste

CAD-data

CAD-data	Download 3D-CAD-data

Produkt tekst

Log ind på mySpelsberg for at downloade udbudstekster. mySpelsberg Login

Lignende produkter

nye

Afgreningskasse - Abox 350-35²

Afgreningskasse Abox 350-35²

Dimensioner : 252 x 252 x 120 mm
Dette: 83542001

grå, U_i=690 V AC, I_n=125 Amp., med højtliggende skrueklemme, 5-polet -...

Afgreningskasse, med kapslingsklasse IP55/IP66, Nominelt tværsnit 35 mm², Certificeret iht. VDE (DIN...

Huskeliste
