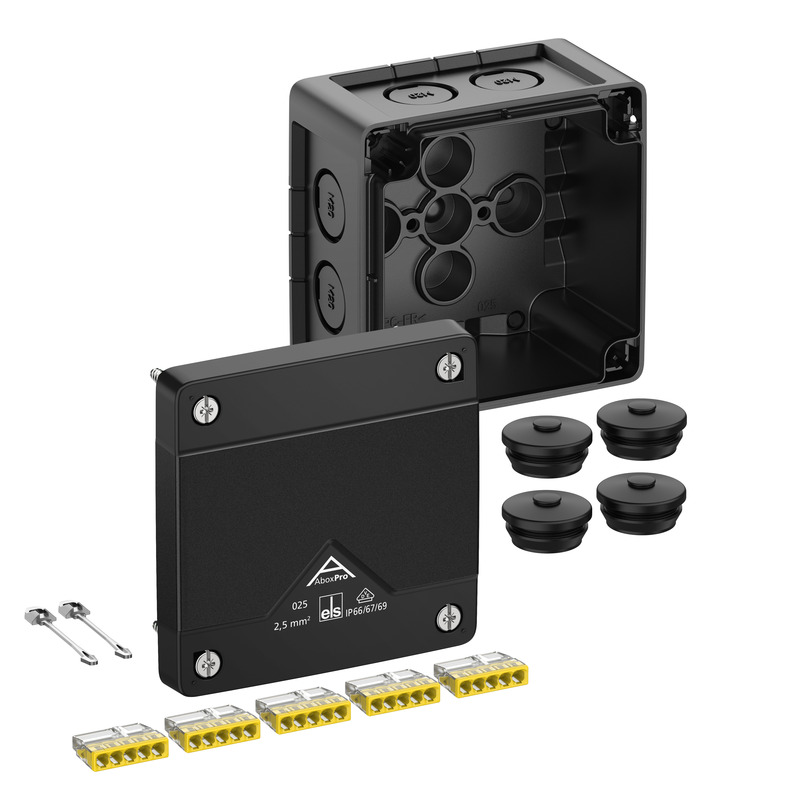

Abox Pro 025-2,5²/sw Abox Pro 025-2,5²/sw

Afgreningskasse

Abox Pro 025-2,5²/sw

Dette: 40202001 | Dimensioner: 92 x 92 x 60 mm

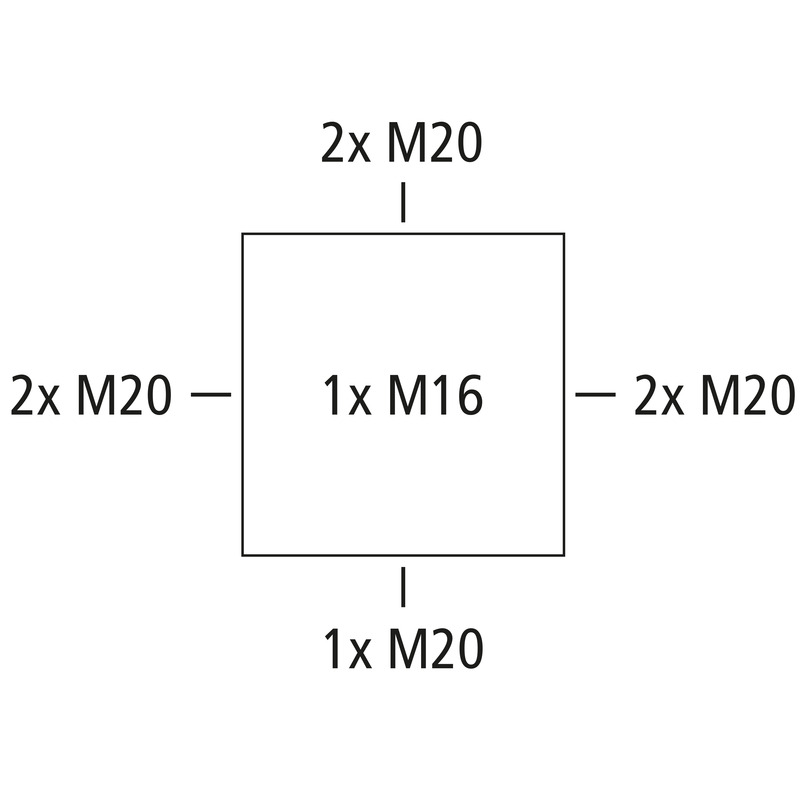

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 2,5 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M16/M20, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, Ui=450 V AC, In=24 Amp., med 5 skruefri 5-leder-klemmer Wago 2273-205, maks. nominelt tværsnit iht. DIN EN 60998: 2,5 mm², klembare tværsnit pr. pol:  5 x 0,5 - 2,5 mm² stiv Cu og Al (se monteringsvejledning!)

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M20 tætningsområde 7 - 13 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 450 V
Dimensioneringsisolationsspænding DC 450 V
min. ledningstværsnit 0,5 mm²
maks. ledningstværsnit 2,5 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
Mærkestrøm 24 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 92 mm
Længde 92 mm
Højde 60 mm
Indv. længde 78 mm
Indv. bredde 78 mm
Indv. højde 40 mm
Vægt 0.1767 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 60 °C
Omgivelsestemperatur 24h 60 °C

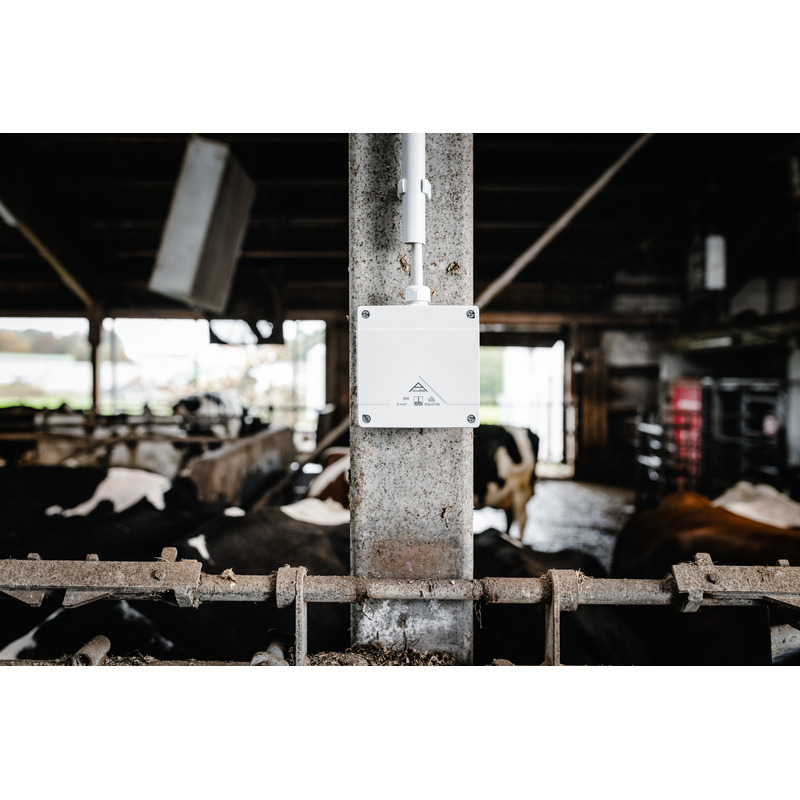

Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902662135
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning FR/ES pdf (5 MB)
Monteringsvejledning DE/EN pdf (5 MB)

Målblad

Måltegning pdf (3 MB)
Måltegning dwg (3 MB)
Måltegning dxf (16 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (166 KB)
DLG Godkendelse DE pdf (1 MB)
VDE certifikat DE/EN pdf (496 KB)
DNV certifikat EN pdf (198 KB)

Tilbehør

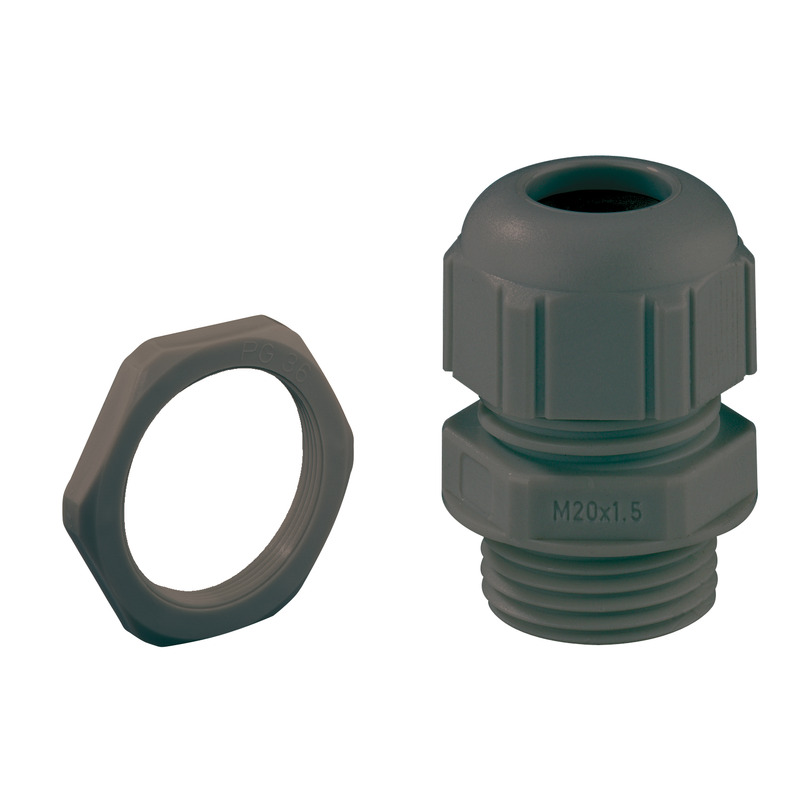

nye Kabelforskruning - KVR M16-MGM/sw

Kabelforskruning KVR M16-MGM/sw

  • Dimensioner : 22 x 22 x 31 mm
  • Dette: 22701601

Tætningsområde 4 - 10 mm, gevindlængde 8 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM/sw

Kabelforskruning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22702101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M16/sw

Dobbeltmembrandstuds DMS M16/sw

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26001601

Tætningsområde 5 - 9 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

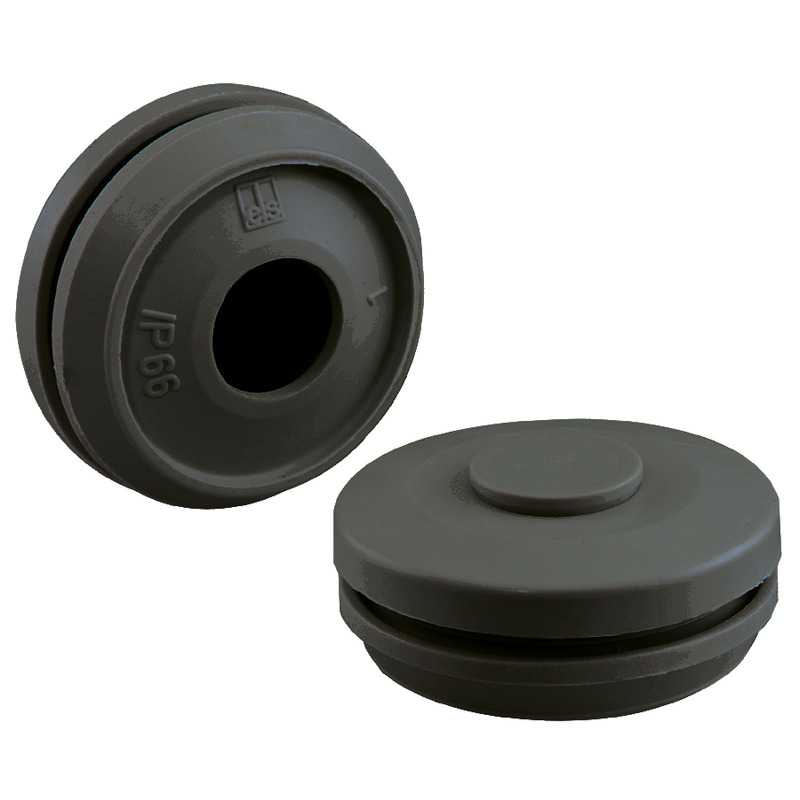

Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

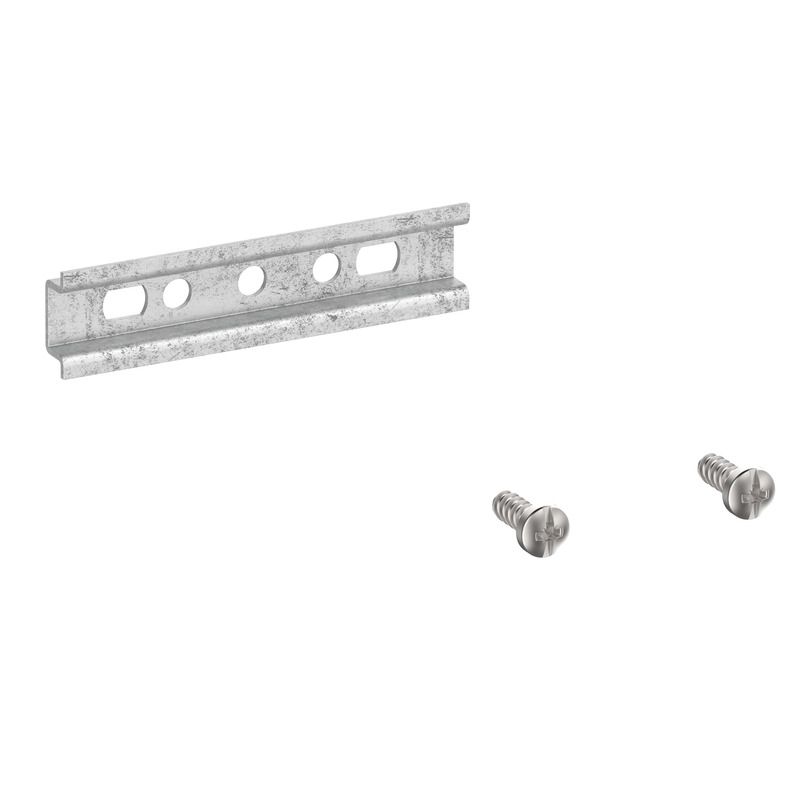

nye Standardskinne - Abox 025 TS15

Standardskinne Abox 025 TS15

  • Dimensioner : 15 x 61 x 5,5 mm
  • Dette: 89520201

til Abox / Abox Pro 025



Standardskinne i henhold til DIN EN 60715, 15 x 5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer

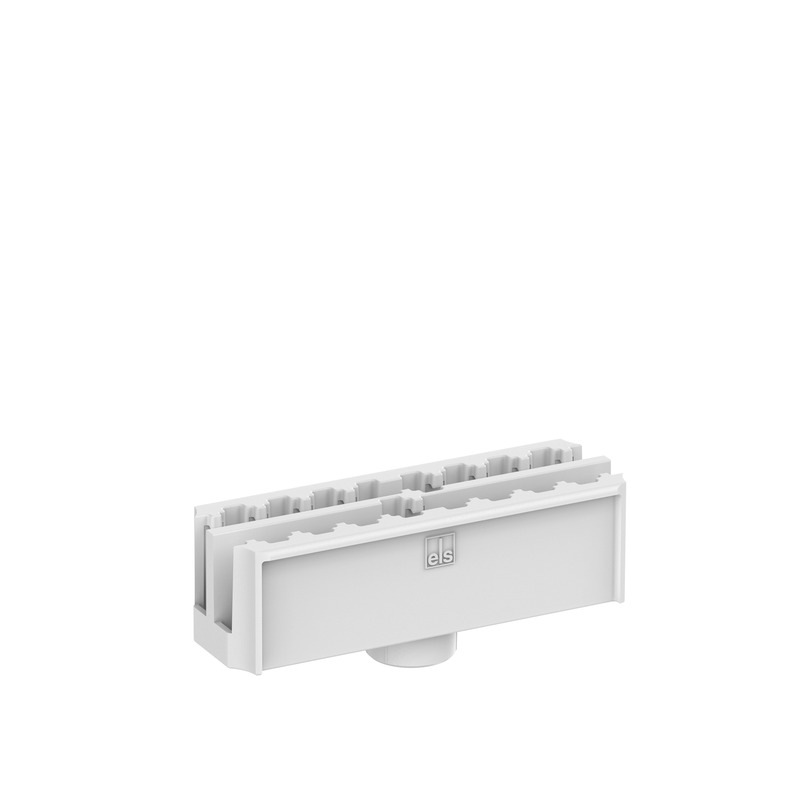

nye Klemmeholder - Abox 025/040 KH 2273 2,5²

Klemmeholder Abox 025/040 KH 2273 2,5²

  • Dimensioner : 23 x 70 x 27 mm
  • Dette: 89600201

til positionsbestemt montering af op til 6 Wago 2273-205 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer

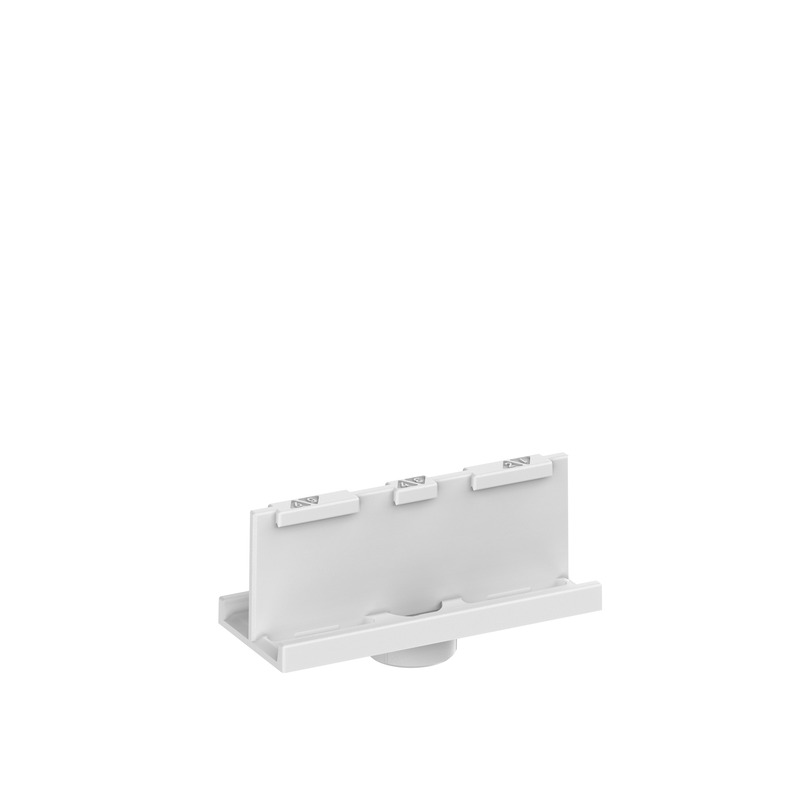

nye Klemmeholder - Abox 025/040 KH 221 4²

Klemmeholder Abox 025/040 KH 221 4²

  • Dimensioner : 23 x 56 x 29 mm
  • Dette: 89600301

til positionsbestemt montering af op til 6 Wago 221-413 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer

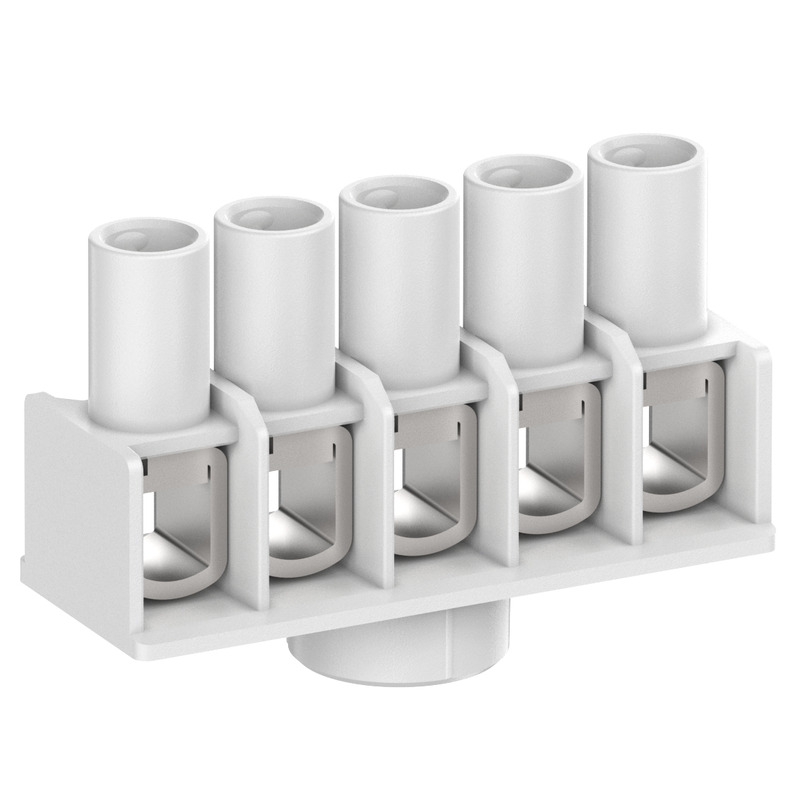

nye Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 15 x 46 x 25 mm
  • Dette: 89640401

Skrueklemme til Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet - 4...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 65-1

Mast-/rørmonteringssæt MABF 65-1

  • Dimensioner : 38 x 65 x 15 mm
  • Dette: 89601001

Til afgreningskasse Abox / Abox Pro fra 2024 type Abox 025, Abox 025-2...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer

CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger
Companydata
CAD-format

Produkt tekst

Lignende produkter

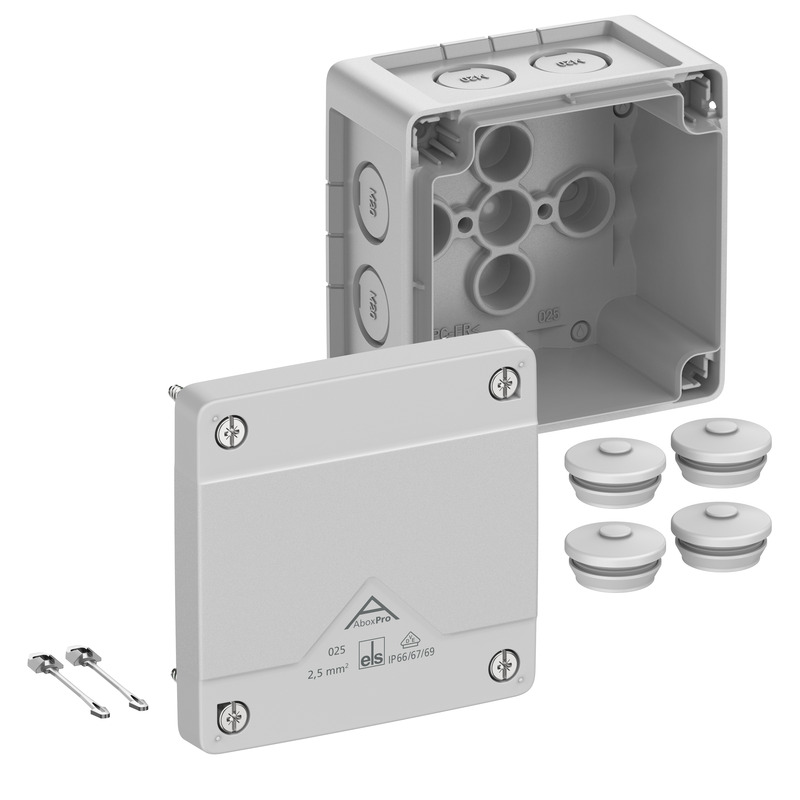

nye Afgreningskasse - Abox Pro 025-L

Afgreningskasse Abox Pro 025-L

  • Dimensioner : 92 x 92 x 60 mm
  • Dette: 40240001

grå, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 2,5 mm², Certificeret iht....



Huskeliste
Detaljer

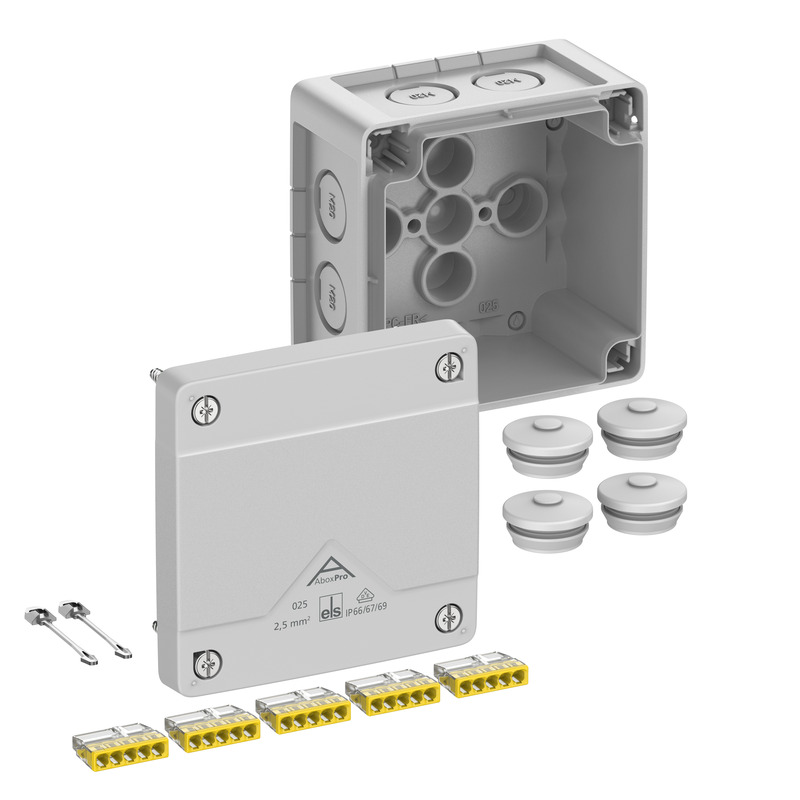

nye Afgreningskasse - Abox Pro 025-2,5²

Afgreningskasse Abox Pro 025-2,5²

  • Dimensioner : 92 x 92 x 60 mm
  • Dette: 40242001

grå, Ui=450 V AC, In=24 Amp., med 5 skruefri 5-leder-klemmer Wago...



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 2,5 mm², Certificeret iht....



Huskeliste
Detaljer

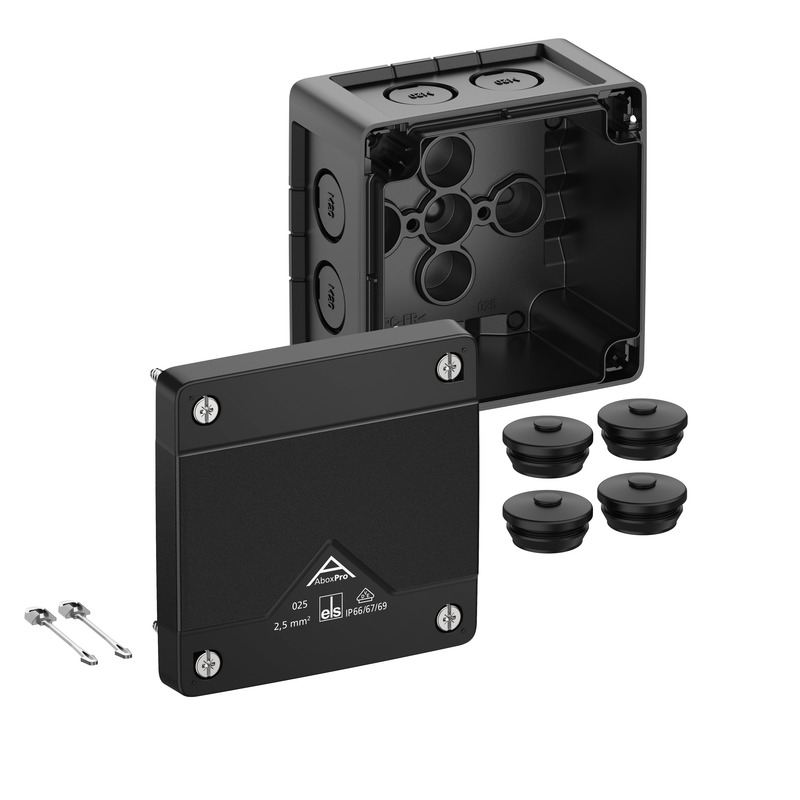

nye Afgreningskasse - Abox Pro 025-L/sw
