Afgreningskasse

Abox Pro 040-L/sw

Dette: 40400001 | Dimensioner: 102 x 102 x 70 mm

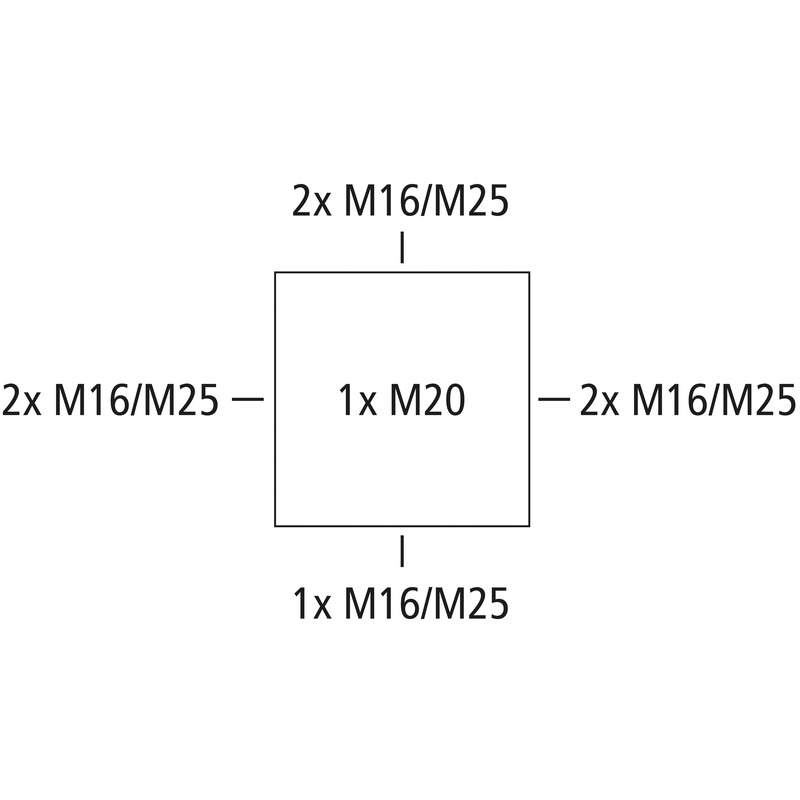

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 4 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M16/M20/M25, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, U_i=1000 V AC, uden klemmer

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M25 tætningsområde 9 - 17 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	1000 V
Dimensioneringsisolationsspænding DC	1000 V
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
Klemmetype	uden

Farver

Farve underdel	sort
Farve overdel	sort

Mål

Bredde	102 mm
Længde	102 mm
Højde	70 mm
Indv. længde	88 mm
Indv. bredde	88 mm
Indv. højde	50 mm
Vægt	0.218 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902662647
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85389099

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN	pdf (5 MB)
Monteringsvejledning FR/ES	pdf (5 MB)

Målblad

Måltegning	pdf (3 MB)
Måltegning	dwg (4 MB)
Måltegning	dxf (19 MB)

Certifikat

UKCA Forklaring EN	pdf (166 KB)
DLG Godkendelse DE	pdf (1 MB)
CE Forklaring DE/EN/FR	pdf (139 KB)
DNV certifikat EN	pdf (198 KB)
CE Forklaring DE/EN/PL	pdf (141 KB)
VDE certifikat DE/EN	pdf (496 KB)
