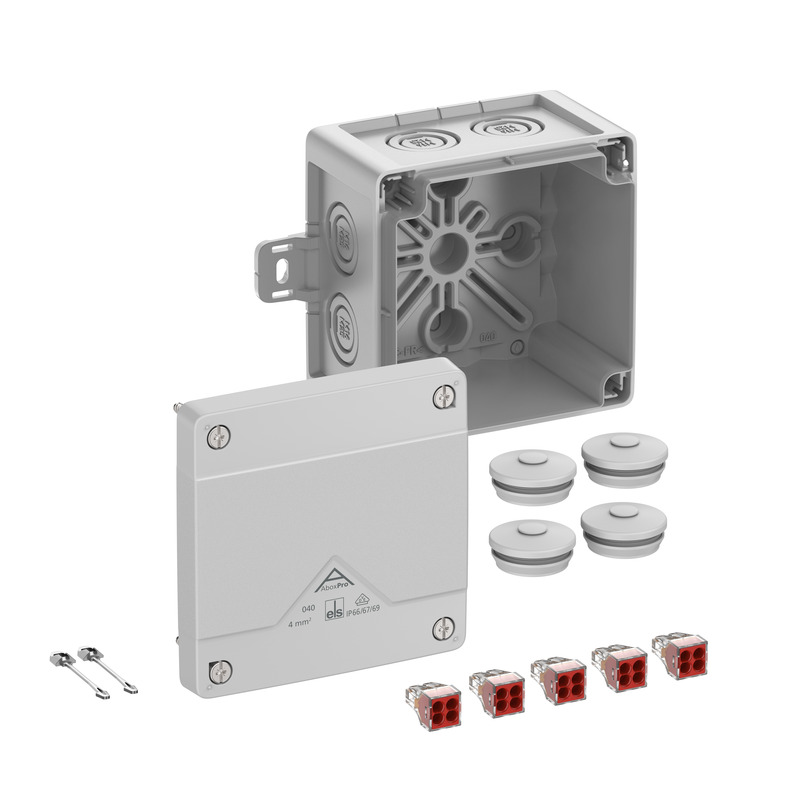

Abox Pro 040 AB-4² Abox Pro 040 AB-4²

Afgreningskasse

Abox Pro 040 AB-4²

Dette: 40442101 | Dimensioner: 102 x 102 x 70 mm

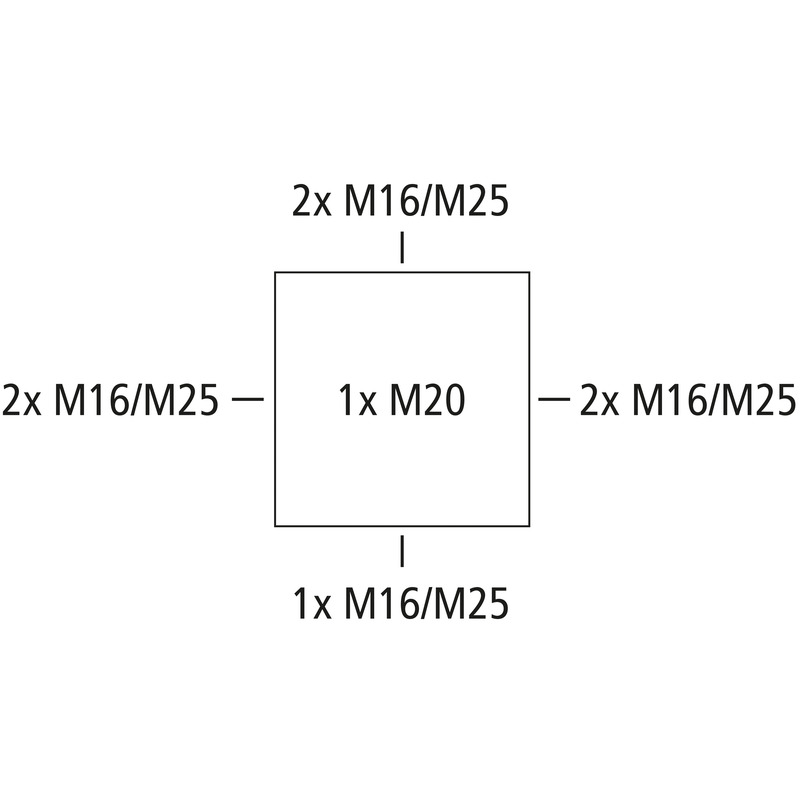

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 4 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M16/M20/M25, (1 På bagsiden, 7 i siden), Udvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

grå, Ui=400 V AC, In=32 Amp., med 5 skruefri 4-leder-klemmer Wago 773-604, maks. nominelt tværsnit iht. DIN EN 60998: 4 mm², klembare tværsnit pr. pol: 4 x 1,5 - 4,0 mm² stiv Cu/Al (se montagevejledning!)

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M25 tætningsområde 9 - 17 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 400 V
Dimensioneringsisolationsspænding DC 400 V
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 4 mm²
Beskyttelsesklasse II
Kapslingsklasse IP66/IP67/IP69
Mærkestrøm 32 Amp.
Klemmetype skruefri
Antal poler 5

Farver

Farve underdel grå
Farve overdel grå

Mål

Bredde 102 mm
Længde 102 mm
Højde 70 mm
Indv. længde 88 mm
Indv. bredde 88 mm
Indv. højde 50 mm
Vægt 0.2327 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Udvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 60 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902664696
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke DLG (ammoniakresistens)
Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning pdf (3 MB)
Måltegning dwg (4 MB)
Måltegning dxf (19 MB)

Certifikat

VDE certifikat DE/EN pdf (496 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (166 KB)
DNV certifikat EN pdf (198 KB)
DLG Godkendelse DE pdf (1 MB)
CE Forklaring DE/EN/FR pdf (139 KB)

Tilbehør

Kabelforskruning - KVR M16-MGM

Kabelforskruning KVR M16-MGM

  • Dimensioner : 22 x 22 x 31 mm
  • Dette: 22741601

Tætningsområde 4 - 10 mm, Gevindlænge 8 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-MGM

Kabelforskruning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22742001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM

Kabelforskruning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22742101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, grå
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M16

Dobbeltmembrandstuds DMS M16

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Dette: 26041601

Tætningsområde 5 - 9 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20

Dobbeltmembrandstuds DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26042001

Tætningsområde 7 - 13 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M25

Dobbeltmembrandstuds DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Dette: 26042501

Tætningsområde 9 - 17 mm



Dobbeltmembranstuds, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer
nye Standardskinne - Abox 040 TS15

Standardskinne Abox 040 TS15

  • Dimensioner : 15 x 71 x 5,5 mm
  • Dette: 89520401

til Abox / Abox Pro 040



Standardskinne i henhold til DIN EN 60715, 15 x 5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 025/040 KH 2273 2,5²

Klemmeholder Abox 025/040 KH 2273 2,5²

  • Dimensioner : 23 x 70 x 27 mm
  • Dette: 89600201

til positionsbestemt montering af op til 6 Wago 2273-205 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmeholder - Abox 025/040 KH 221 4²

Klemmeholder Abox 025/040 KH 221 4²

  • Dimensioner : 23 x 56 x 29 mm
  • Dette: 89600301

til positionsbestemt montering af op til 6 Wago 221-413 klemmer i...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer
nye Klemmesten - Abox 025/040 KLS-2,5²/4²

Klemmesten Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 15 x 46 x 25 mm
  • Dette: 89640401

Skrueklemme til Abox/Abox Pro 025 og Abox/Abox Pro 040, 5-polet - 4...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer
nye Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer

CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger
Companydata
CAD-format

Produkt tekst

Lignende produkter

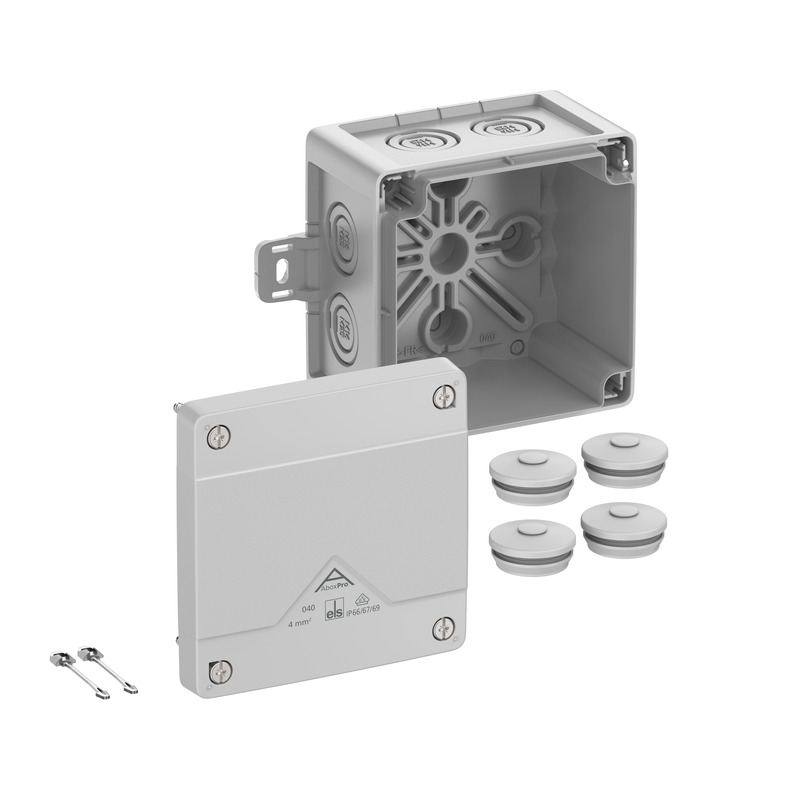

nye Afgreningskasse - Abox Pro 040 AB-L
