Abox Pro SL-4²

Dette: 40444001 | Dimensioner: 127 x 127 x 75 mm

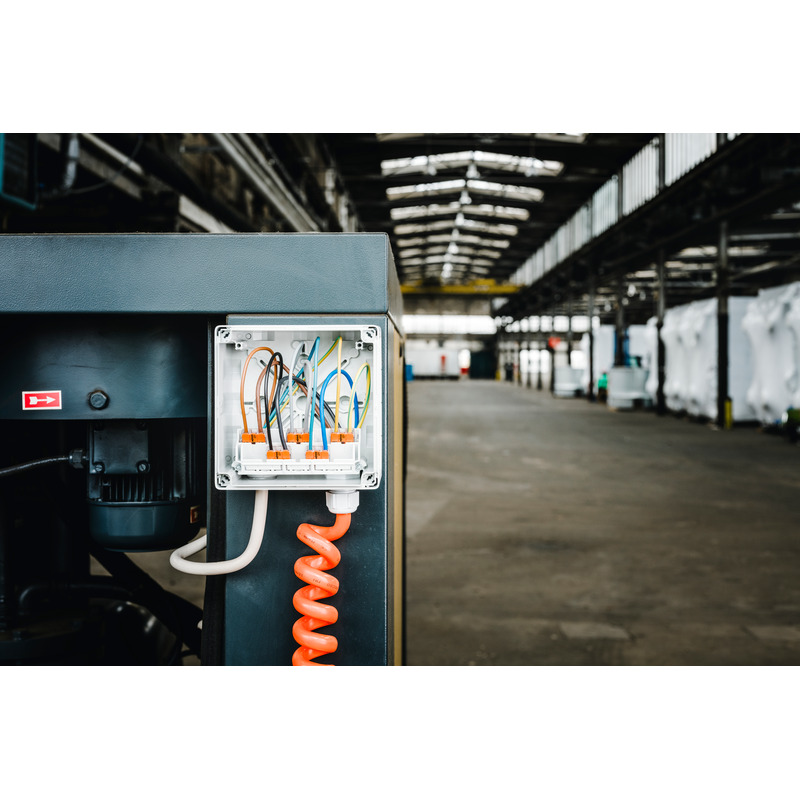

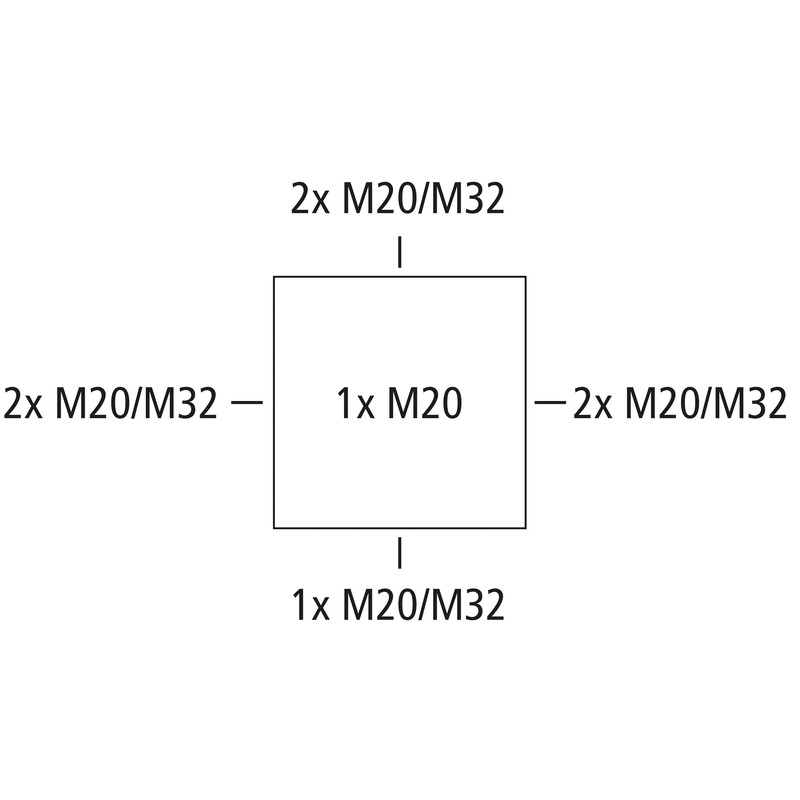

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 4 mm², U_i=450 V AC, Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M32, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, med skruefri klemmer til installationer i industrimiljøer og ubeskyttede områder udendørs

grå, I_n=32 Amp., med 5 højtliggende, skruefri 3-leder-klemmer Wago 221-413, max nominelt tværsnit iht. DIN EN 60998: 4 mm², klembare tværsnit pr. pol: 3 x 0,2 til 4 mm² stiv Cu og 3 x 0,14 til 4 mm² fleksibel Cu

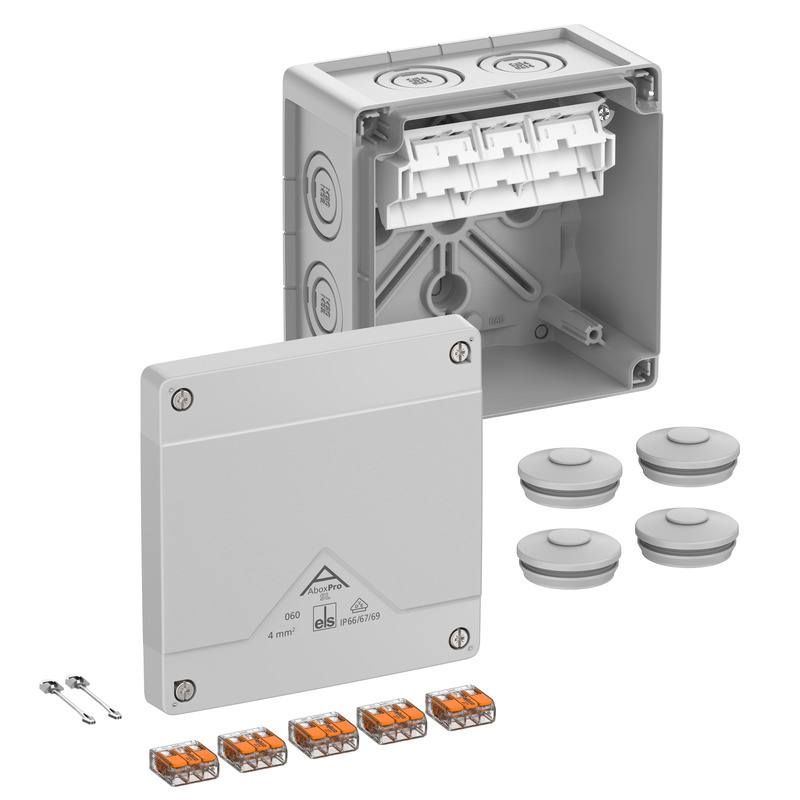

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M32 tætningsområde 13 - 21 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	450 V
Dimensioneringsisolationsspænding DC	450 V
min. ledningstværsnit	0,2 mm²
maks. ledningstværsnit	4 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
Mærkestrøm	32 Amp.
Klemmetype	skruefri
Antal poler	5

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	127 mm
Længde	127 mm
Højde	75 mm
Indv. længde	113 mm
Indv. bredde	113 mm
Indv. højde	55 mm
Vægt	0.349 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902664665
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)
