Afgreningskasse

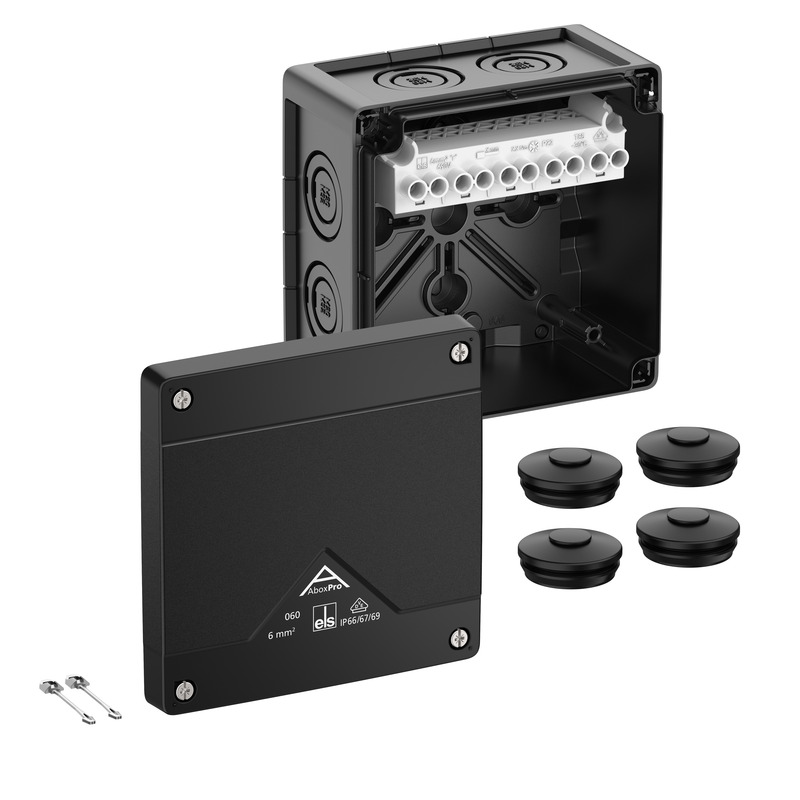

Abox Pro 060-6²/sw

Dette: 40602001 | Dimensioner: 127 x 127 x 75 mm

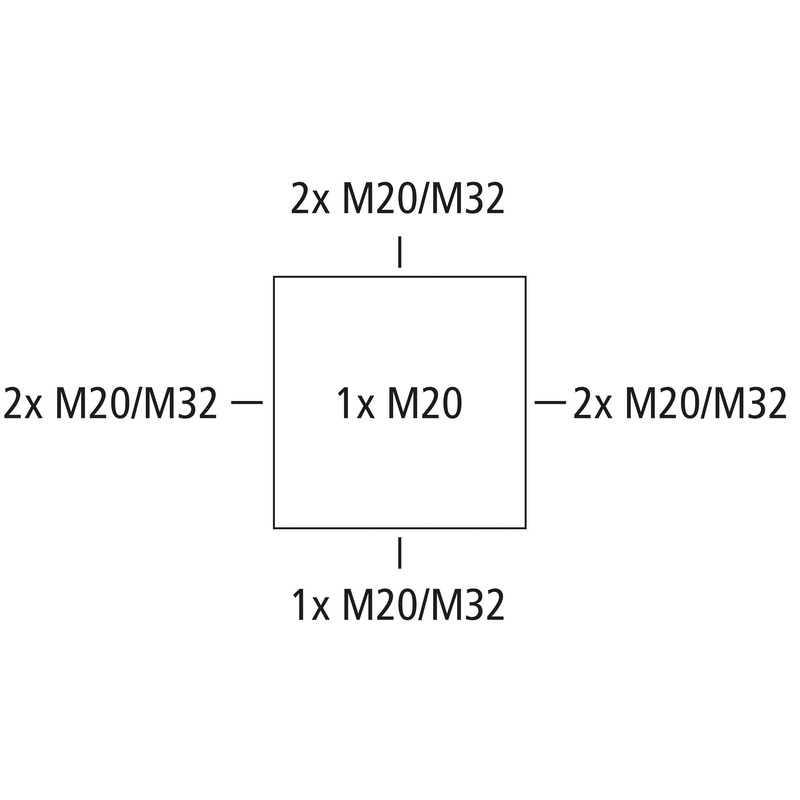

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 6 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M32, (1 På bagsiden, 7 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

sort, Ui=690 V AC, In=41 Amp., med højtliggende skrueklemme, 5-polet - 6 mm², klembare tværsnit pr. pol: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm² Cu stiv / fleksibel med slutmuffe

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M32 tætningsområde 13 - 21 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC 690 V
Dimensioneringsisolationsspænding DC 690 V
min. ledningstværsnit 1,5 mm²
maks. ledningstværsnit 6 mm²
Beskyttelsesklasse II

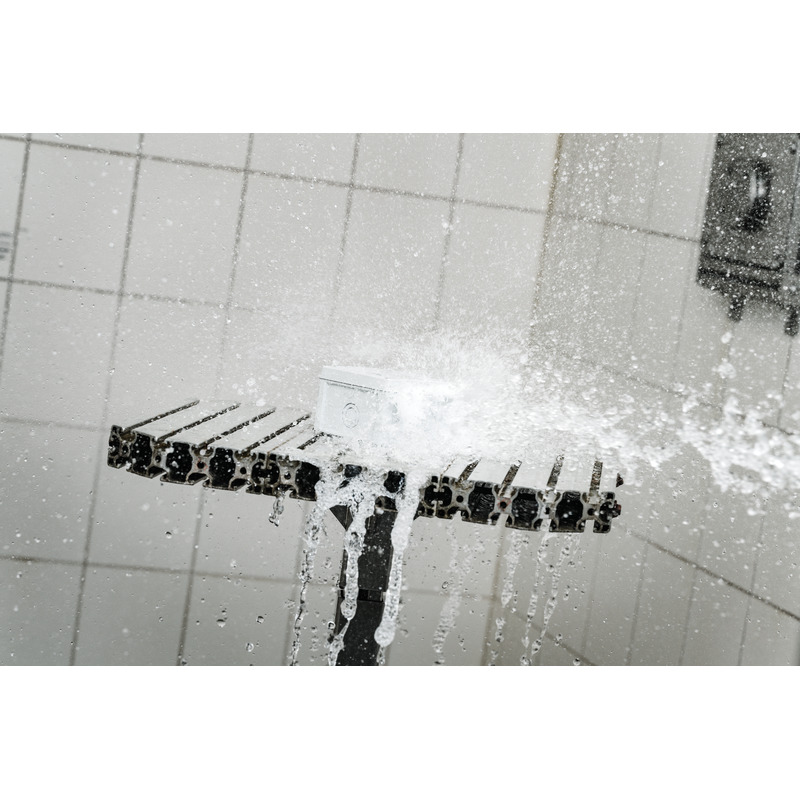

Kapslingsklasse IP66/IP67/IP69
Mærkestrøm 41 Amp.
Klemmetype Skrueklemme
Antal poler 5

Farver

Farve underdel sort
Farve overdel sort

Mål

Bredde 127 mm
Længde 127 mm
Højde 75 mm
Indv. længde 113 mm
Indv. bredde 113 mm
Indv. højde 55 mm
Vægt 0.3805 kg

Materialeegenskaber

UV-bestandig ja
halogenfri ja
Brandbarhedsklasse iht. UL94 V0
Glødetrådsstyrke iht. EN 60695-2-11 960 °C

mekaniske egenskaber

Slagstyrke IK09
plomberbar ja
Dækselskruens drejemoment 1.5 Nm
Fastgørelsestypr Væg/loftsmontering
Fastgørelse Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C 95 %
maks. relativ luftfugtighed 40°C 50 %
Omgivelsestemperatur min. -35 °C
Omgivelsestemperatur maks. 80 °C
Omgivelsestemperatur 24h 60 °C
Installationssted Ubeskyttet udendørs område

Sales Information

EAN 4013902664337
Packing Unit Code C62
ETIM Class EC002600
Toldtarifnummer 85369095

Materiale

Materiale underdel Polycarbonat
Materiale overdel Polycarbonat
Materiale tætning Termoplastisk elastomer
Materiale dækselskruer Rustfrit stål V2A

Certifikater

Kontrolmærke VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

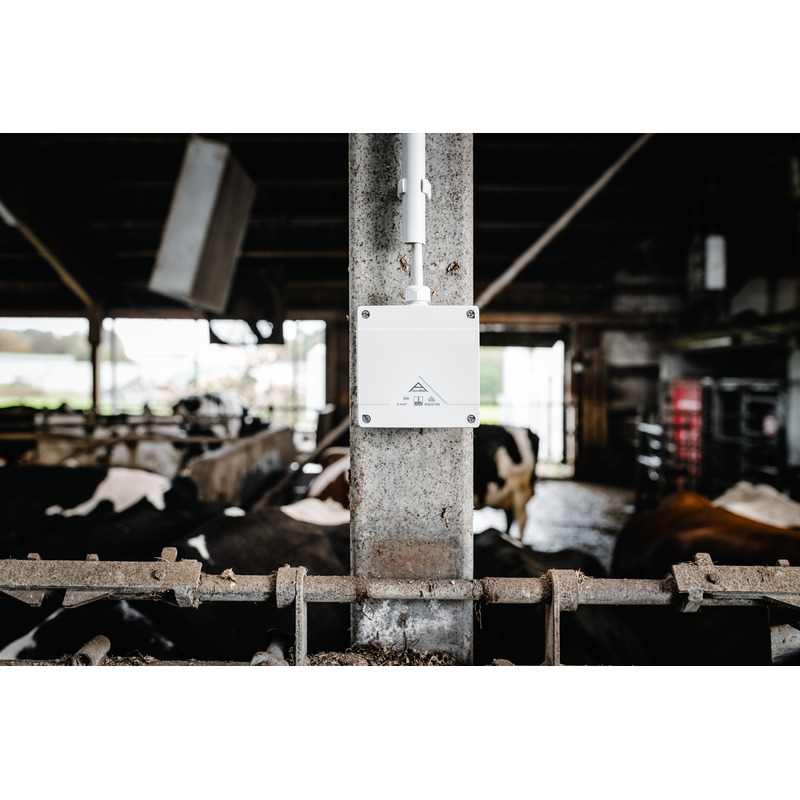

Kontrolmærke DLG (ammoniakresistens)

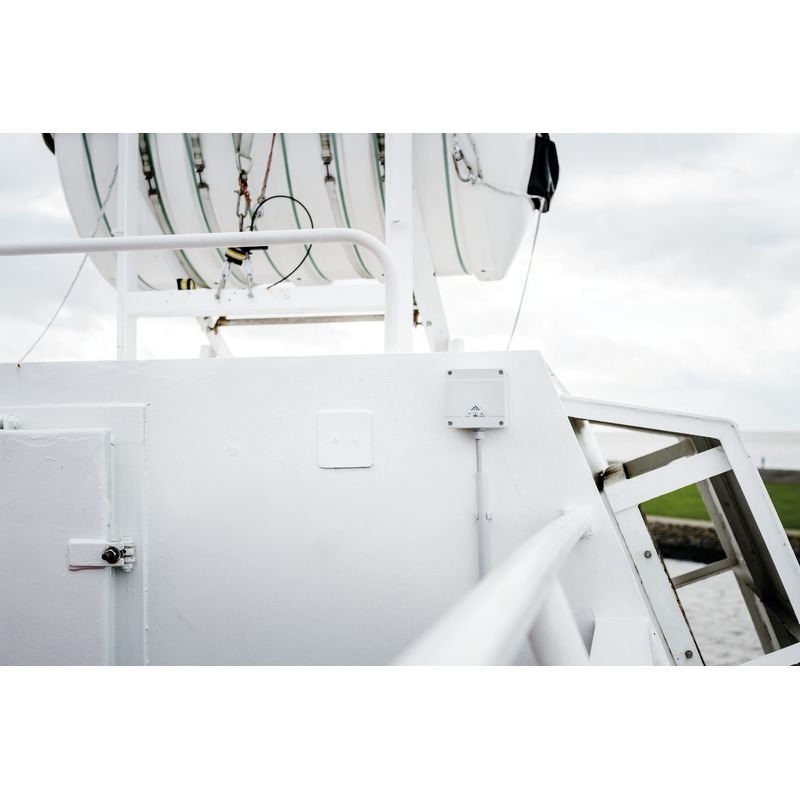

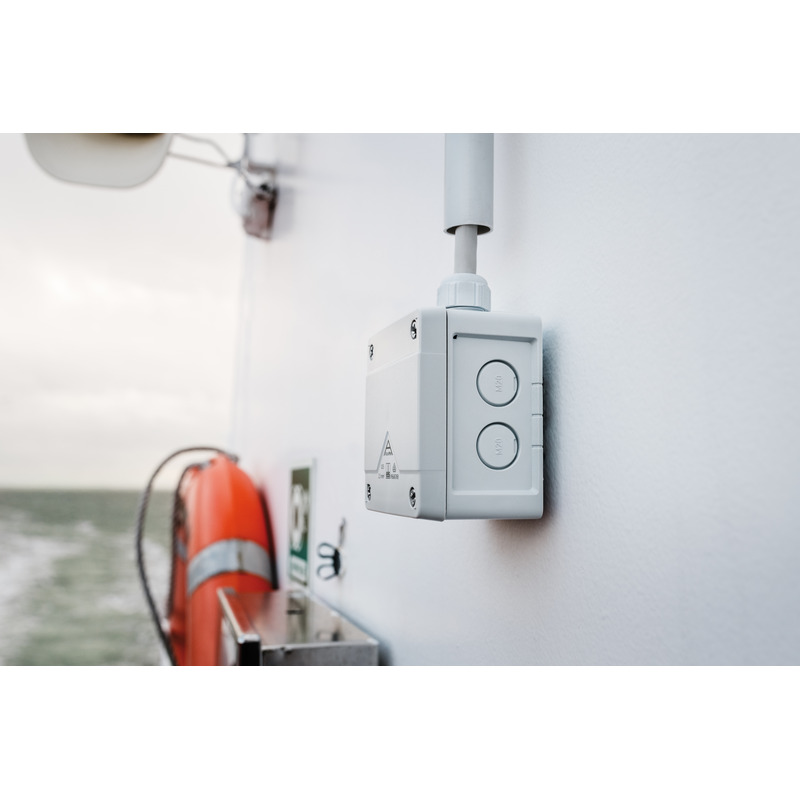

Kontrolmærke DNV (klasse: Skibe & offshore-anlæg)

Download data blad

Download data blad

Monteringsvejledning

Monteringsvejledning DE/EN pdf (5 MB)
Monteringsvejledning FR/ES pdf (5 MB)

Målblad

Måltegning dxf (26 MB)
Måltegning pdf (5 MB)
Måltegning dwg (5 MB)

Certifikat

CE Forklaring DE/EN/FR pdf (139 KB)
VDE certifikat DE/EN pdf (496 KB)
CE Forklaring DE/EN/PL pdf (141 KB)
UKCA Forklaring EN pdf (166 KB)
DNV certifikat EN pdf (198 KB)
DLG Godkendelse DE pdf (1 MB)

Tilbehør

Kabelforskruning - KVR M20-MGM/sw

Kabelforskruning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Dette: 22702001

Tætningsområde 6 - 12 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Kabelforskruning - KVR M20-GDB/MGM/sw

Kabelforskruning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Dette: 22702101

Tætningsområde 7 - 14 mm, Gevindlænge 9 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer

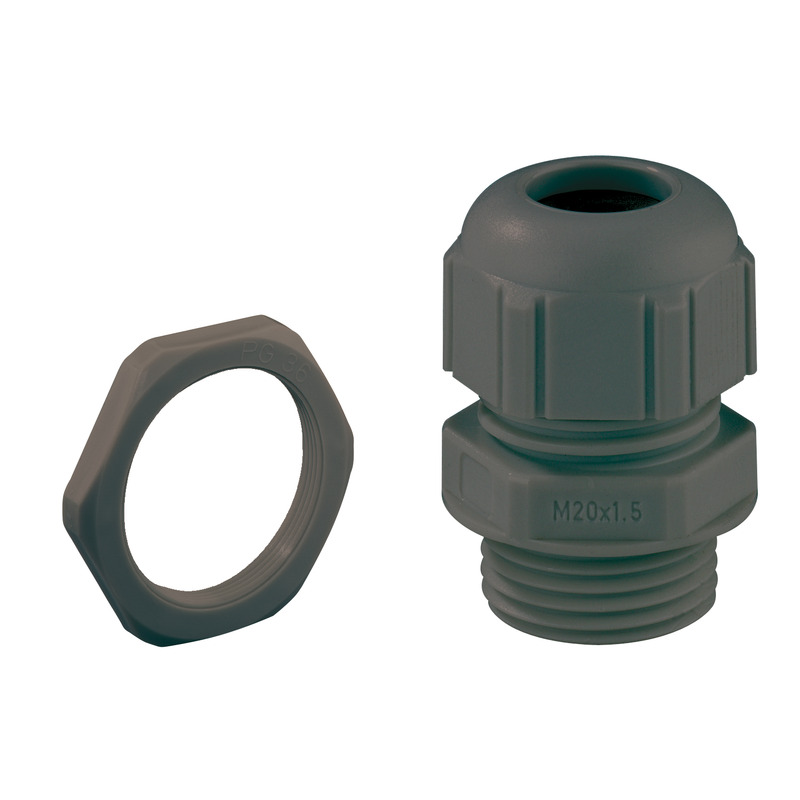

Kabelforskruning - KVR M32-MGM/sw

Kabelforskruning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Dette: 22703201

Tætningsområde 11 - 21 mm, Gevindlænge 11 mm



Kabelforskruning, IP68/IP69*, med trækaflastning, polyamid, M_ x 1,5 mm, med kontramøtrik, sort
(*...



Huskeliste
Detaljer
Dobbeltmembrandstuds - DMS M20/sw

Dobbeltmembrandstuds DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Dette: 26002001

Tætningsområde 7 - 13 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

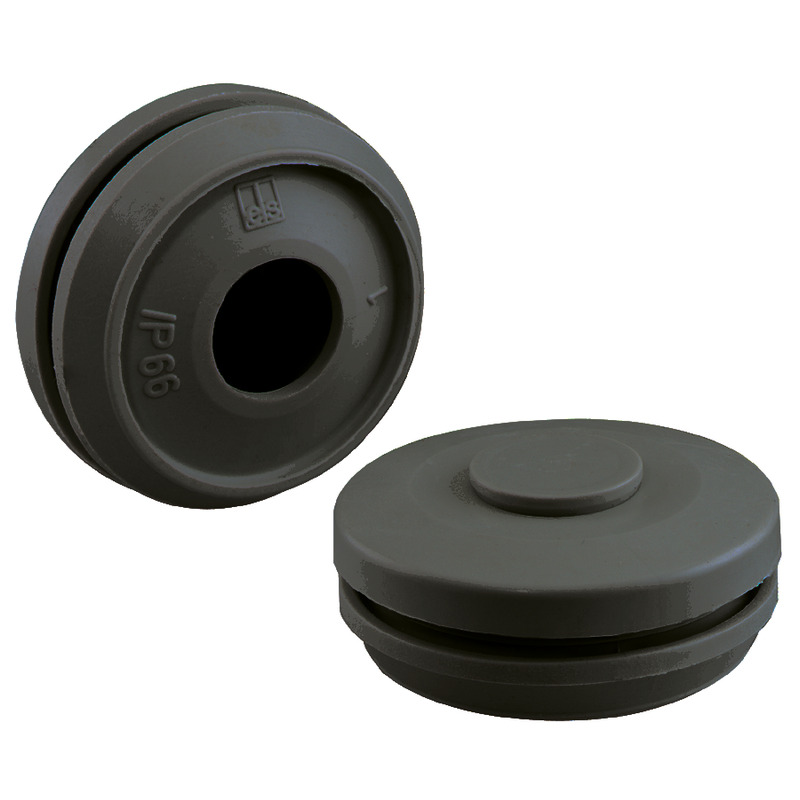

Dobbeltmembrandstuds - DMS M32/sw

Dobbeltmembrandstuds DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Dette: 26003201

Tætningsområde 13 - 21 mm



Membrannippel, IP66, med to tætningsmembraner, lukket, termoplastisk elastomer (TPE), til...



Huskeliste
Detaljer

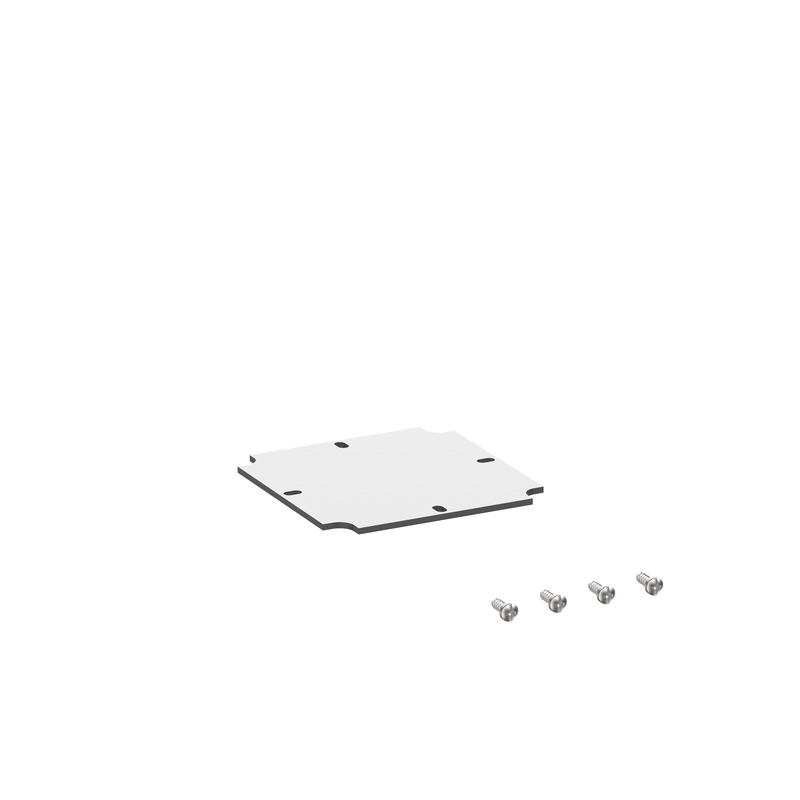

nye Monteringsplade - Abox MPI 060

Monteringsplade Abox MPI 060

  • Dimensioner : 94 x 94 x 2,5 mm
  • Dette: 89510601

til Abox / Abox Pro 060



Monteringsplade af melaminlamineret isoleringsmateriale, tykkelse 2,5 mm, grå inkl. skruer til...



Huskeliste
Detaljer

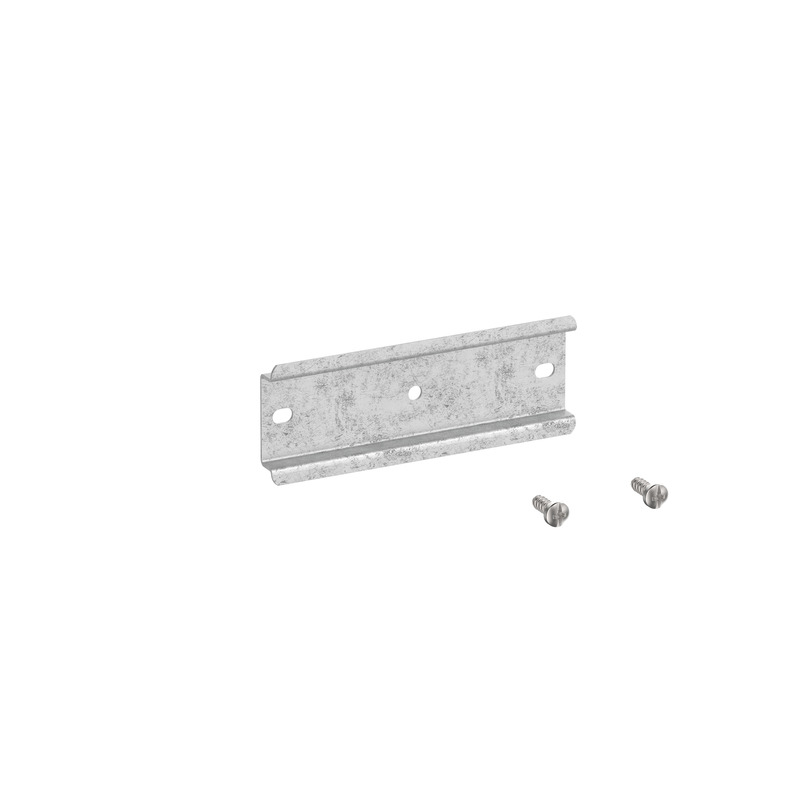

nye Standardskinne - Abox 060 NS35

Standardskinne Abox 060 NS35

  • Dimensioner : 35 x 95 x 7,5 mm
  • Dette: 89530601

til Abox / Abox Pro 060



Standardskinne i henhold til DIN EN 60715, 35 x 7,5 mm, inkl. fastgørelsesskruer. Til montering i...



Huskeliste
Detaljer
nye Klemmeholder - Abox 060 KH 221 4²

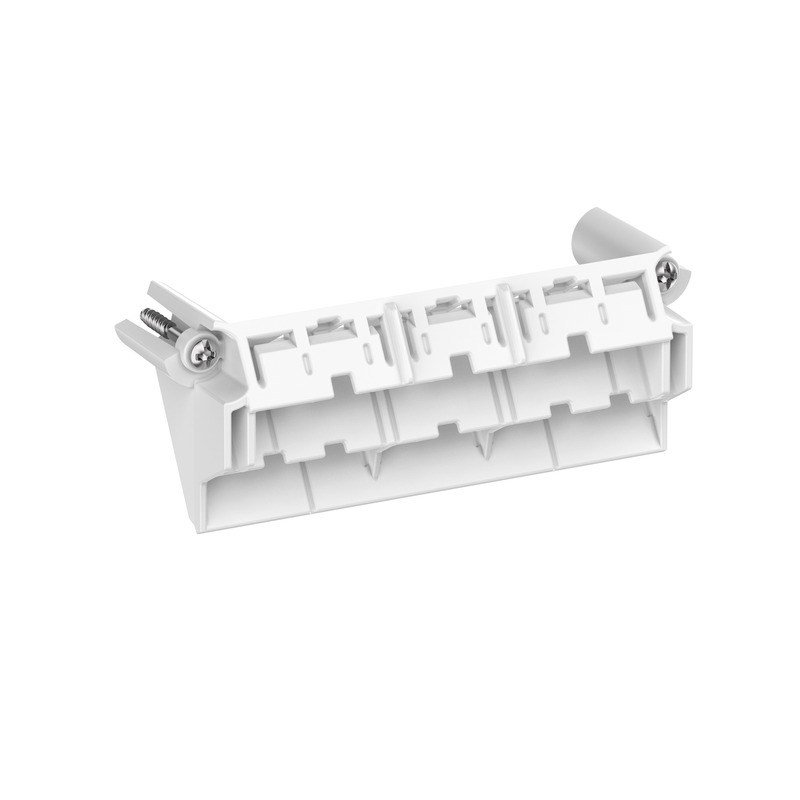

Klemmeholder Abox 060 KH 221 4²

  • Dimensioner : 22 x 88 x 32 mm
  • Dette: 89600401

til positionsbestemt og høj montering af op til 6 Wago 221-413 klemmer...



Klemmeholder inkl. materiale til montering af Wago installations- og rækkeklemmer i Abox/ Abox...



Huskeliste
Detaljer

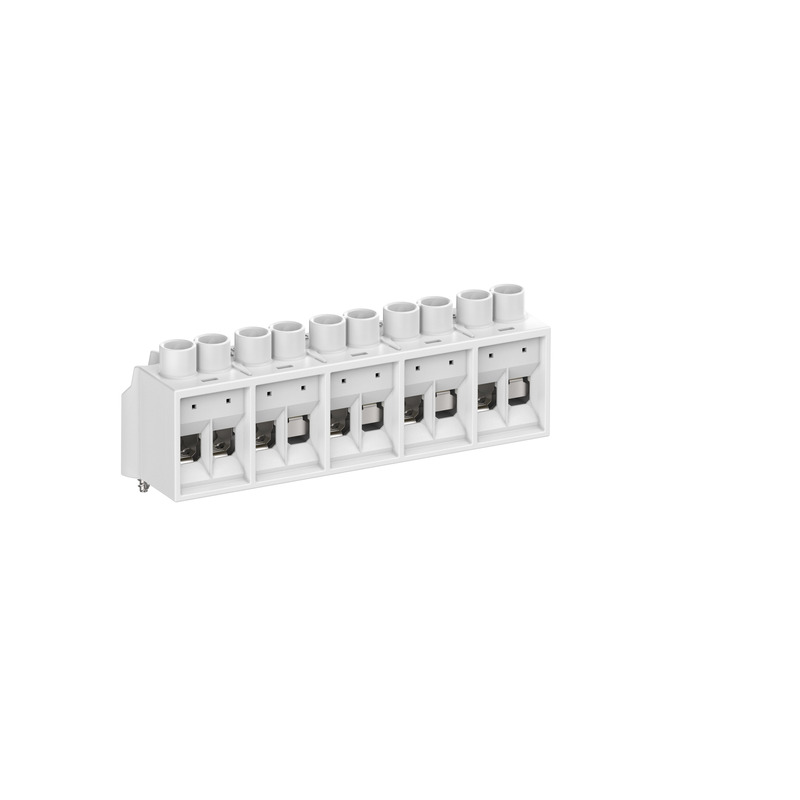

nye Klemmesten - Abox 060 KLS-6²

Klemmesten Abox 060 KLS-6²

  • Dimensioner : 23 x 98 x 32 mm
  • Dette: 89640601

Skrueklemme til Abox/Abox Pro 060, 5-polet - 6 mm², In = 41 A,...



Forbindelsesklemme iht. DIN EN 60998 (VDE 0613), Ui=690V. Til montering i afgreningskasser Abox /...



Huskeliste
Detaljer

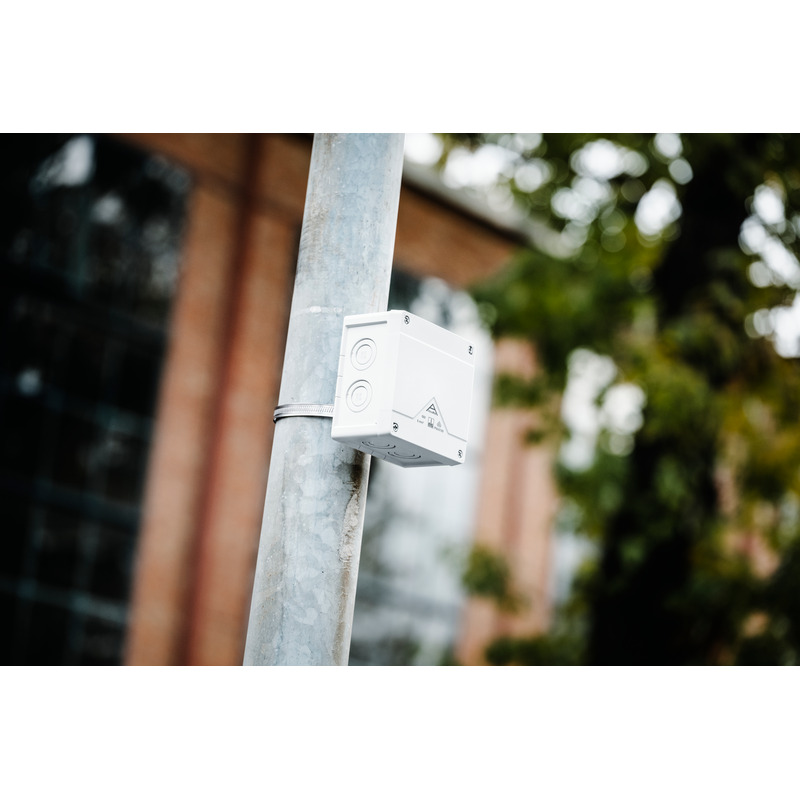

nye Mast-/rørmonteringssæt - MABF 100-1

Mast-/rørmonteringssæt MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Dette: 89602001

Til afgreningskasse Abox / Abox Pro ab 2024 type Abox 025/2 (tvær),...



Mast-/rørmonteringssæt af rustfrit stål V2A med fastgørelsesskruer og snapslutning, til...



Huskeliste
Detaljer
nye Monteringssæt - KTB 1

Monteringssæt KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Dette: 89600901



Fastgørelseselement til montering af kapslinger på kabelbæresystemer med aflange huller med en...



Huskeliste
Detaljer

CAD-data

CAD-data Download 3D-CAD-data

Din anmodning

Dine oplysninger
Companydata
CAD-format

Produkt tekst

Lignende produkter

nye Afgreningskasse - Abox Pro 060-L

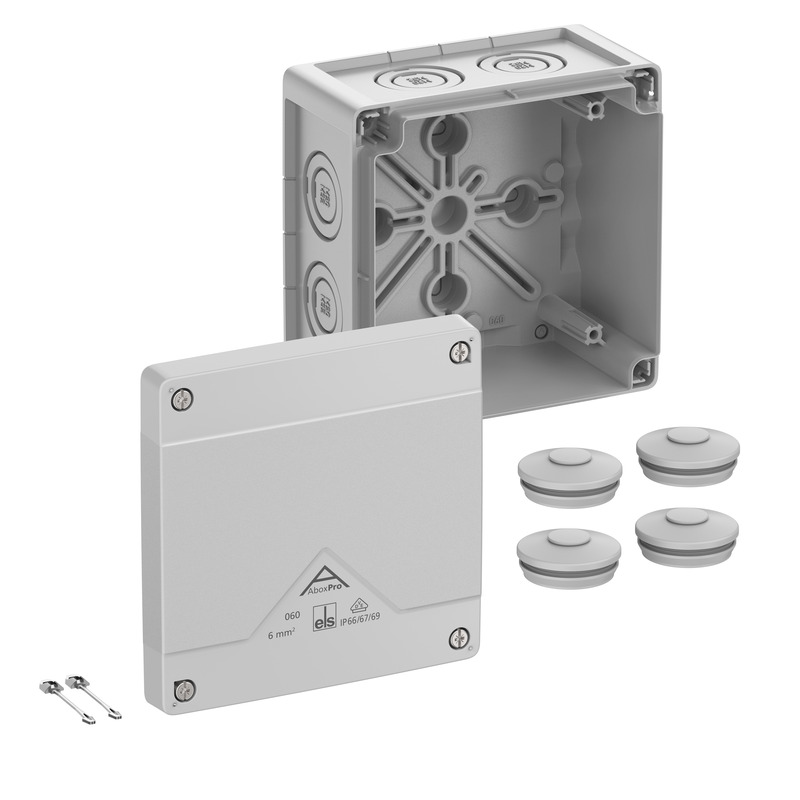

Afgreningskasse Abox Pro 060-L

  • Dimensioner : 127 x 127 x 75 mm
  • Dette: 40640001

grå, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 6 mm², Certificeret iht. VDE...



Huskeliste
Detaljer

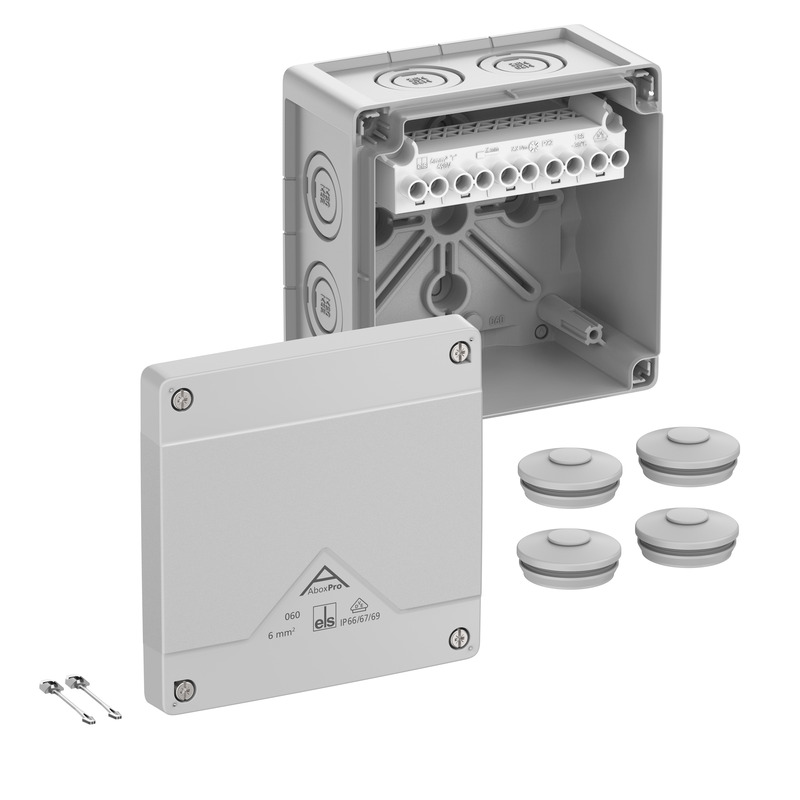

nye Afgreningskasse - Abox Pro 060-6²

Afgreningskasse Abox Pro 060-6²

  • Dimensioner : 127 x 127 x 75 mm
  • Dette: 40642001

grå, Ui=690 V AC, In=41 Amp., med højtliggende skrueklemme, 5-polet -...



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 6 mm², Certificeret iht. VDE...



Huskeliste
Detaljer
nye Afgreningskasse - Abox Pro 060-L/sw

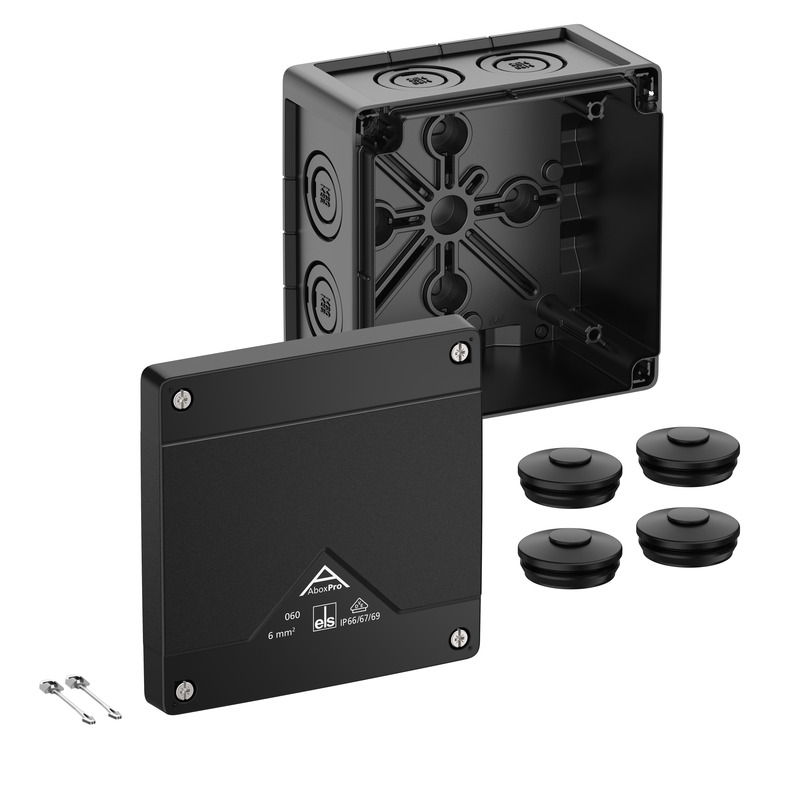

Afgreningskasse Abox Pro 060-L/sw

  • Dimensioner : 127 x 127 x 75 mm
  • Dette: 40600001

sort, Ui=1000 V AC, uden klemmer



Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 6 mm², Certificeret iht. VDE...



Huskeliste
Detaljer
