Afgreningskasse
Dette: 41040101 | Dimensioner: 152 x 152 x 85 mm

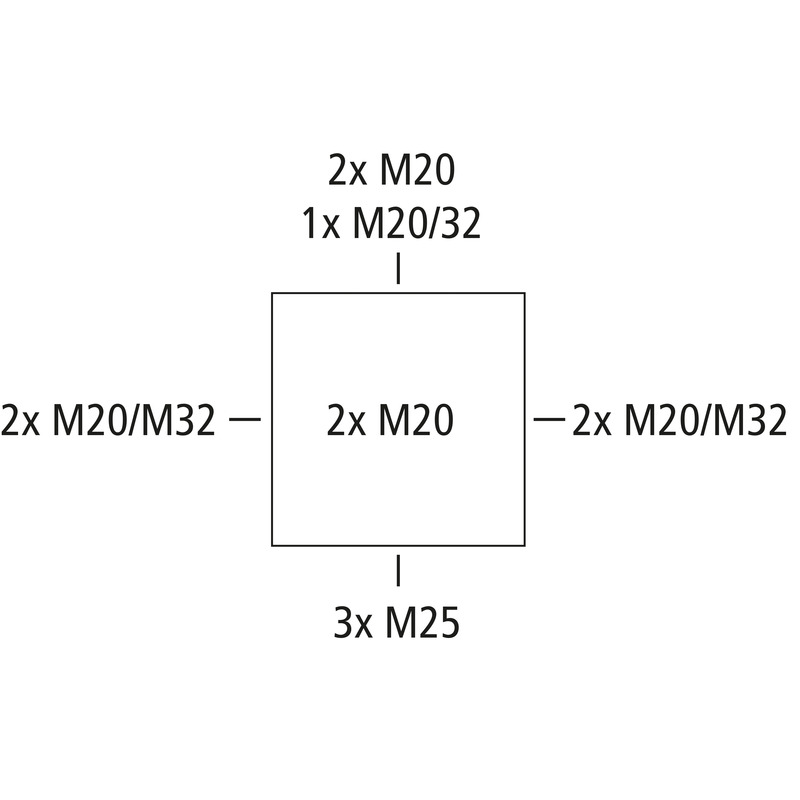

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 10 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Udvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs
grå, Ui=1000 V AC, uden klemmer
Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M32 tætningsområde 13 - 21 mm, dækselholder
| Dimensioneringsisolationsspænding AC | 1000 V |
|---|---|
| Dimensioneringsisolationsspænding DC | 1000 V |
| maks. ledningstværsnit | 10 mm² |
| Beskyttelsesklasse | II |
| Kapslingsklasse | IP66/IP67/IP69 |
| Klemmetype | uden |
| Farve underdel | grå |
|---|---|
| Farve overdel | grå |
| Bredde | 152 mm |
|---|---|
| Længde | 152 mm |
| Højde | 85 mm |
| Indv. længde | 137 mm |
| Indv. bredde | 137 mm |
| Indv. højde | 65 mm |
| UV-bestandig | ja |
|---|---|
| halogenfri | ja |
| Brandbarhedsklasse iht. UL94 | V0 |
| Glødetrådsstyrke iht. EN 60695-2-11 | 960 °C |
| Industrikvalitet | ja |
| Slagstyrke | IK09 |
|---|---|
| plomberbar | ja |
| Dækselskruens drejemoment | 1.5 Nm |
| Fastgørelsestypr | Væg/loftsmontering |
| Fastgørelse | Udvendige fastgørelsessteder |
| maks. relativ luftfugtighed 25°C | 95 % |
|---|---|
| maks. relativ luftfugtighed 40°C | 50 % |
| Omgivelsestemperatur min. | -35 °C |
| Omgivelsestemperatur maks. | 80 °C |
| Omgivelsestemperatur 24h | 60 °C |
| Installationssted | Ubeskyttet udendørs område |
| EAN | 4013902663880 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Toldtarifnummer | 85389099 |
| Materiale underdel | Polycarbonat |
|---|---|
| Materiale overdel | Polycarbonat |
| Materiale tætning | Termoplastisk elastomer |
| Materiale dækselskruer | Rustfrit stål V2A |
| Kontrolmærke | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Kontrolmærke | DLG (ammoniakresistens) |
| Kontrolmærke | DNV (klasse: Skibe & offshore-anlæg) |
