Afgreningskasse

Abox Pro 100-10²

Dette: 41042001 | Dimensioner: 152 x 152 x 85 mm

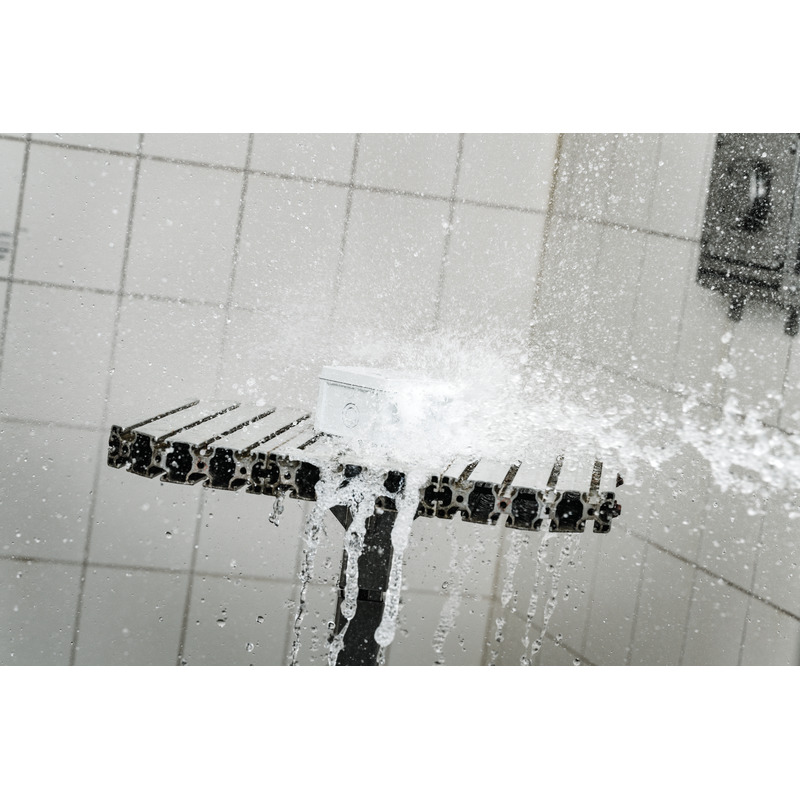

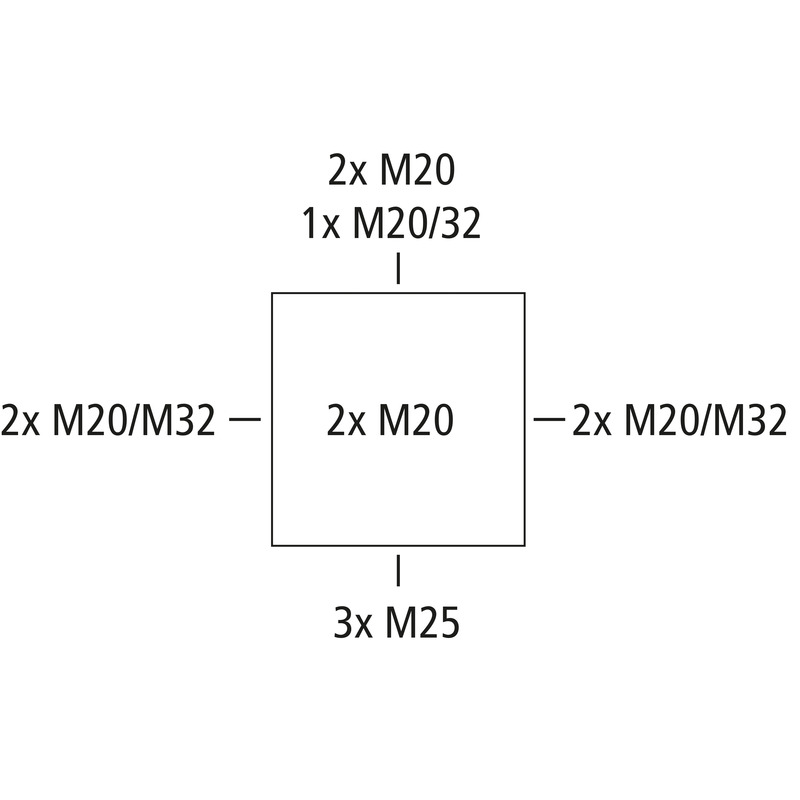

Afgreningskasse, med kapslingsklasse IP66/IP67/IP69, Nominelt tværsnit 10 mm², Certificeret iht. VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakresistens), DNV (klasse: Skibe & offshore-anlæg), Udslagsmembraner, M20/M25/M32, (2 På bagsiden, 10 i siden), Indvendige fastgørelsessteder, til installationer i industrimiljøer og ubeskyttede områder udendørs

grå, U_i=690 V AC, I_n=57 Amp., med højtliggende skrueklemme, 5-polet - 10² mm, klembare tværsnit pr. pol: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu stiv / fleksibel med slutmuffe

Vedlagt tilbehør:
4 dobbeltmembranstudser IP66 M32 tætningsområde 13 - 21 mm, dækselholder

elektriske egenskaber

Dimensioneringsisolationsspænding AC	690 V
Dimensioneringsisolationsspænding DC	690 V
min. ledningstværsnit	4 mm²
maks. ledningstværsnit	10 mm²
Beskyttelsesklasse	II
Kapslingsklasse	IP66/IP67/IP69
Mærkestrøm	57 Amp.
Klemmetype	Skrueklemme
Antal poler	5

Farver

Farve underdel	grå
Farve overdel	grå

Mål

Bredde	152 mm
Længde	152 mm
Højde	85 mm
Indv. længde	137 mm
Indv. bredde	137 mm
Indv. højde	65 mm
Vægt	0.5531 kg

Materialeegenskaber

UV-bestandig	ja
halogenfri	ja
Brandbarhedsklasse iht. UL94	V0
Glødetrådsstyrke iht. EN 60695-2-11	960 °C

mekaniske egenskaber

Slagstyrke	IK09
plomberbar	ja
Dækselskruens drejemoment	1.5 Nm
Fastgørelsestypr	Væg/loftsmontering
Fastgørelse	Indvendige fastgørelsessteder

Omgivelsesforhold

maks. relativ luftfugtighed 25°C	95 %
maks. relativ luftfugtighed 40°C	50 %
Omgivelsestemperatur min.	-35 °C
Omgivelsestemperatur maks.	80 °C
Omgivelsestemperatur 24h	60 °C
Installationssted	Ubeskyttet udendørs område

Sales Information

EAN	4013902663859
Packing Unit Code	C62
ETIM Class	EC002600
Toldtarifnummer	85369095

Materiale

Materiale underdel	Polycarbonat
Materiale overdel	Polycarbonat
Materiale tætning	Termoplastisk elastomer
Materiale dækselskruer	Rustfrit stål V2A

Certifikater

Kontrolmærke	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Kontrolmærke	DLG (ammoniakresistens)
Kontrolmærke	DNV (klasse: Skibe & offshore-anlæg)
